Reparo passo a passo do drift do Joy-Con com um kit de reparo

O reparo passo a passo do drift do Joy-Con com um kit de reparo substitui um módulo de joystick desgastado e pode ajudar a reduzir movimentos indesejados quando outras soluções não funcionaram. Os resultados dependem do encaixe correto dos componentes, do manuseio cuidadoso dos parafusos e da condição das peças removidas.

Para muitos usuários, o drift do Joy-Con aparece inicialmente como movimento indesejado em jogos. Decidir substituir o módulo do joystick em vez de usar uma limpeza temporária pode ser o próximo passo. Este passo a passo ajuda a evitar erros comuns, como arrancar as cabeças dos parafusos, danificar cabos flat, desalinhar o conector da bateria ou quebrar presilhas de plástico.

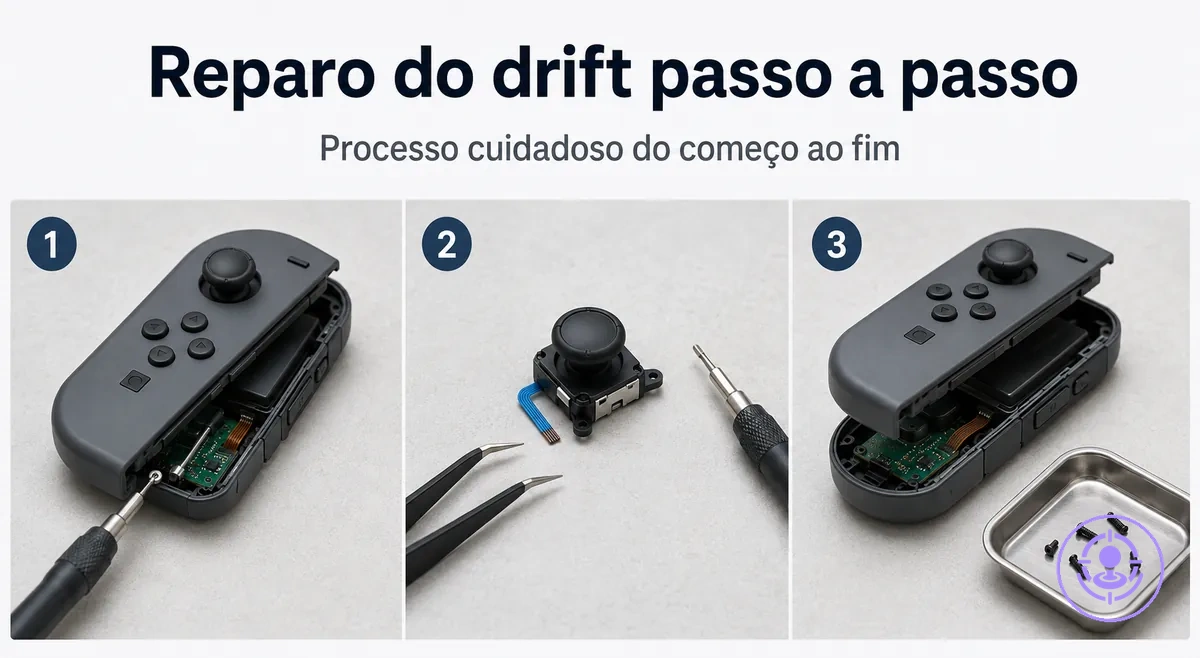

O reparo geralmente inclui preparar a área de trabalho, abrir a carcaça do Joy-Con, desconectar a bateria e os cabos flat, remover o módulo antigo do joystick, instalar o substituto, remontar o controle e testar o drift.

Estas etapas pressupõem um kit de reparo para drift do Joy-Con compatível, com as ferramentas e peças de reposição necessárias.

Quando este fluxo de reparo é adequado e o que ele não resolve

Um kit de reparo para drift do Joy-Con é adequado quando os sintomas de drift do analógico vêm de um módulo de joystick desgastado ou contaminado, mas não é adequado quando o problema está fora do limite mecânico do módulo—como falhas elétricas ou erros de calibração no nível do sistema.

Os sintomas de drift do analógico geralmente têm origem em um módulo de joystick desgastado ou contaminado; quando o padrão de drift corresponde à degradação típica do módulo, substituí-lo com um kit de reparo pode restaurar a função normal.

Comportamento semelhante ao drift também pode ter origem em problemas diferentes do módulo do joystick; esses casos exigem um diagnóstico diferente e estão fora do escopo desta substituição.

As listas a seguir mostram quando esta substituição se aplica com base no padrão de sintomas e no resultado esperado.

Adequado

• Drift do analógico consistente em vários jogos ou menus
• Drift que piora com o movimento físico do analógico
• Drift que persiste após reiniciar ou parear novamente o controle
• Módulo do joystick visivelmente desgastado ou solto
• Padrão de sintomas corresponde a falha conhecida do módulo do joystick (ex.: drift para cima no analógico esquerdo)

Não adequado

• Drift que aparece apenas em um único aplicativo ou tela
• Resposta do analógico errática ou atrasada em vez de drift
• Botões ou gatilhos sem resposta enquanto os analógicos funcionam normalmente
• Controle não liga ou não pareia corretamente
• Drift que desaparece após uma atualização do sistema ou calibração
• Danos físicos à carcaça do controle ou à placa de circuito

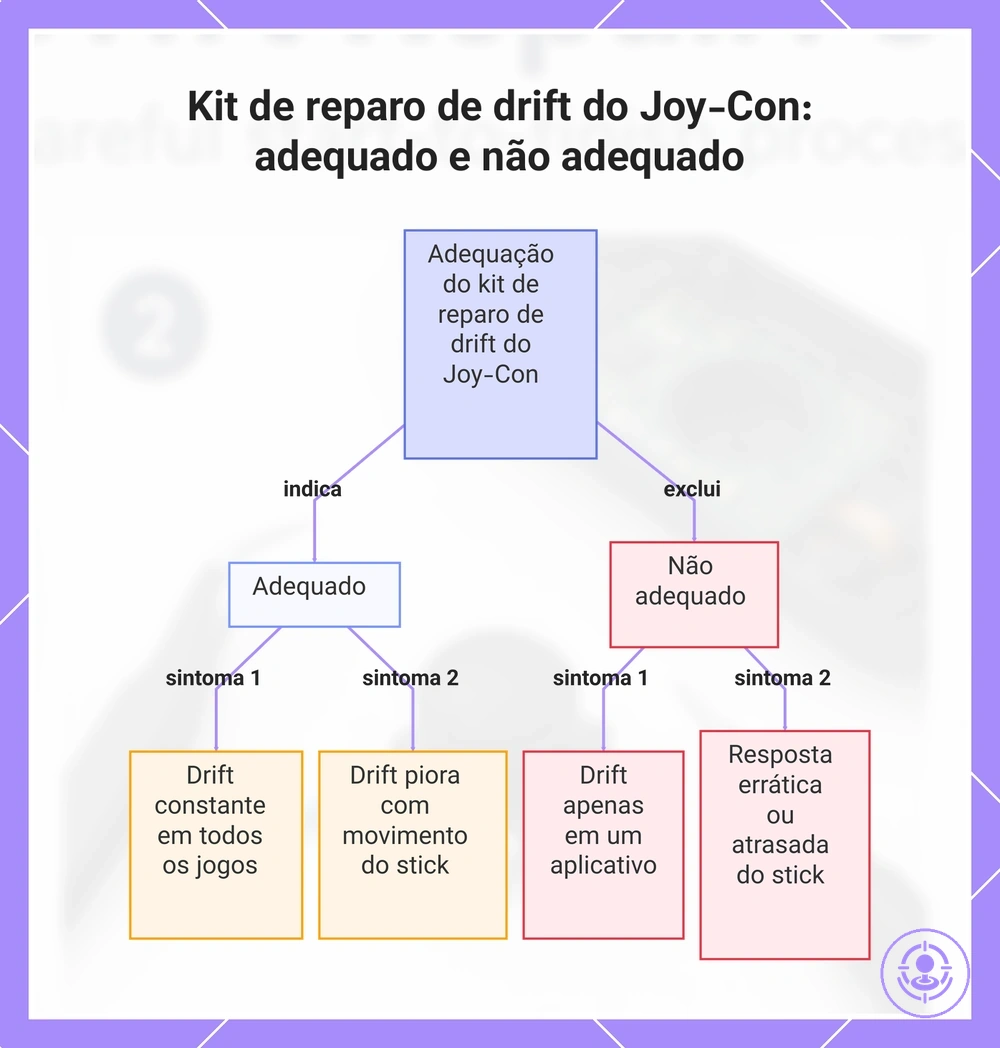

Este gráfico mostra os padrões de sintomas que indicam quando um kit de reparo de drift do Joy-Con é adequado e quando não é, com base no comportamento do drift e em outros problemas.

Ferramentas e Peças de Reposição que Você Usará Durante o Reparo

O reparo do drift do Joy-Con tem mais chances de sucesso quando a categoria da ferramenta corresponde às restrições dos parafusos e conectores. As ferramentas e peças abaixo estão agrupadas por função: abertura, aperto, manuseio de conectores, substituição do módulo e organização dos parafusos.

Cada>

Cada ferramenta ou peça inclui sua finalidade, restrição de manuseio e o risco de falha se estiver ausente ou incompatível. A imagem abaixo identifica as ferramentas e peças usadas durante o reparo.

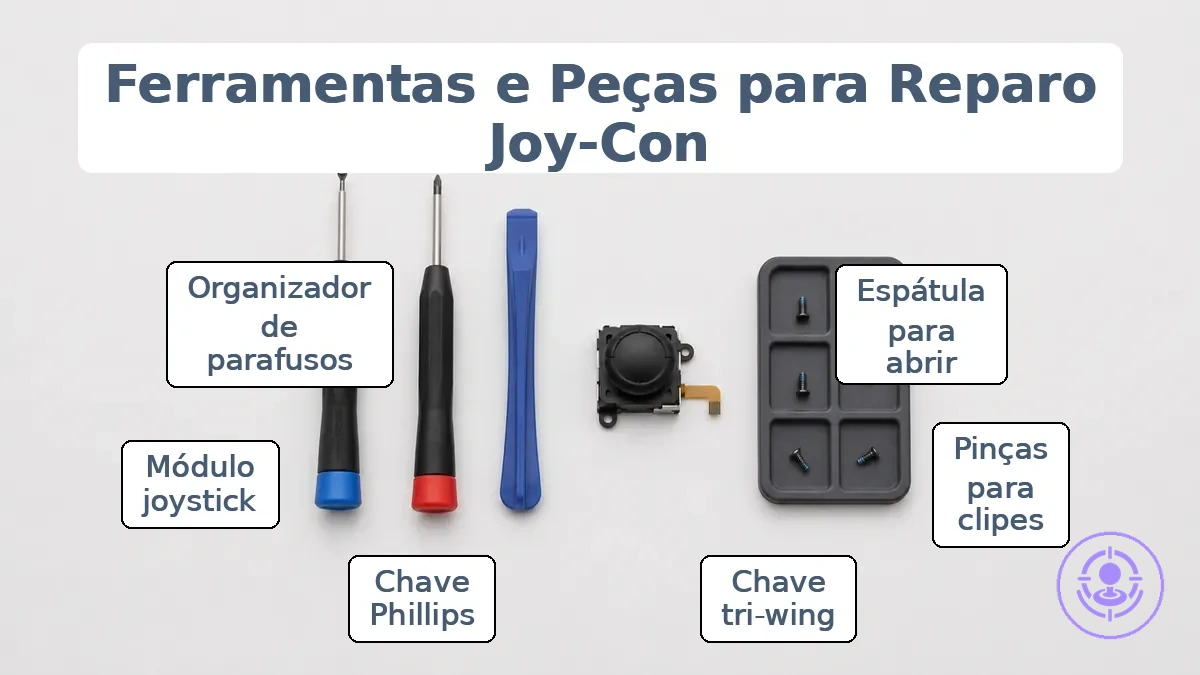

Ferramentas de Abertura

• Espátula (ferramenta de abertura de plástico) – separa as emendas da carcaça e solta os clipes. Use apenas nas aberturas das emendas para evitar danificar o plástico. Forçar com uma ferramenta metálica pode quebrar os clipes da carcaça.
• Pinça – levanta a borda de clipes ou adesivos difíceis. Aplique pressão suave. Um deslize pode riscar a placa-mãe.

Ferramentas de Aperto

• Chave tri-wing/tipo Y (tamanho Y00) – remove os parafusos externos de três pontas. A ponta deve encaixar completamente na cabeça do parafuso. Uma chave desgastada ou de tamanho errado frequentemente danifica a cabeça, dificultando a remoção.
• Chave Phillips/cruz (tamanho pequeno) – solta os parafusos internos de cabeça cruzada. Mantenha a chave perpendicular ao parafuso. Força em ângulo pode causar deslizamento e danificar o encaixe.

Manuseio de Conectores

• Pinça – levanta as pequenas travas dos cabos flat na placa-mãe. Use a ponta para levantar a trava diretamente para cima. Puxar o cabo flexível em vez da trava pode rasgar o cabo.
• Espátula (ponta chata) – pressione suavemente as bordas do conector se as travas estiverem duras. Evite ferramentas metálicas que possam curto-circuitar os contatos.

Substituição do Módulo

• Módulo do joystick – substitui o analógico desgastado. Alinhe a borda plana do módulo com o encaixe na carcaça. Forçá-lo na orientação errada entorta os pinos do conector.
• Pinça – guia o cabo flat para o soquete do novo módulo. Certifique-se de que o cabo esteja totalmente encaixado antes de fechar a trava. Uma conexão frouxa pode causar comportamento errático do analógico.

Organização dos Parafusos

• Organizador de parafusos (bandeja magnética ou recipiente etiquetado) – mantém os parafusos separados por comprimento e rosca.
• Os parafusos externos e internos são diferentes; misturá-los pode danificar as roscas dos furos ou causar curto-circuito se um parafuso mais longo pressionar a placa.

Configuração da superfície de trabalho e manuseio seguro para peças pequenas e parafusos

Comece com uma superfície limpa e estável e organize cada parafuso à medida que o remove para evitar perda de peças e remontagem desalinhada. Controlar estática e poeira reduz o risco de entrada intermitente após o reparo.

Cabos flat são frágeis — puxá-los sem soltar a trava do conector pode rasgar condutores ou entortar pinos. A checklist de preparo e segurança inclui orientações sobre organização de parafusos e manuseio de cabos flat para ajudar a evitar erros de iniciante.

• Use uma superfície limpa — poeira e detritos nos contatos podem causar entrada intermitente posteriormente.
• Remova os parafusos pequenos um de cada vez, identifique-os por posição e coloque-os em um organizador de parafusos ou tapete magnético correspondente às suas posições originais.
• Manuseie cada cabo flat pela sua trava; aplique pressão suave para cima para soltar, não puxe o cabo.
• Toque em um objeto metálico aterrado antes de tocar nos componentes para reduzir problemas intermitentes relacionados à estática.
• Trabalhe em uma mesa livre de bagunça para evitar que ferramentas ou peças derrubem acidentalmente conexões soltas.

Com sua área de trabalho configurada e estas etapas de segurança seguidas, você pode prosseguir para a desmontagem.

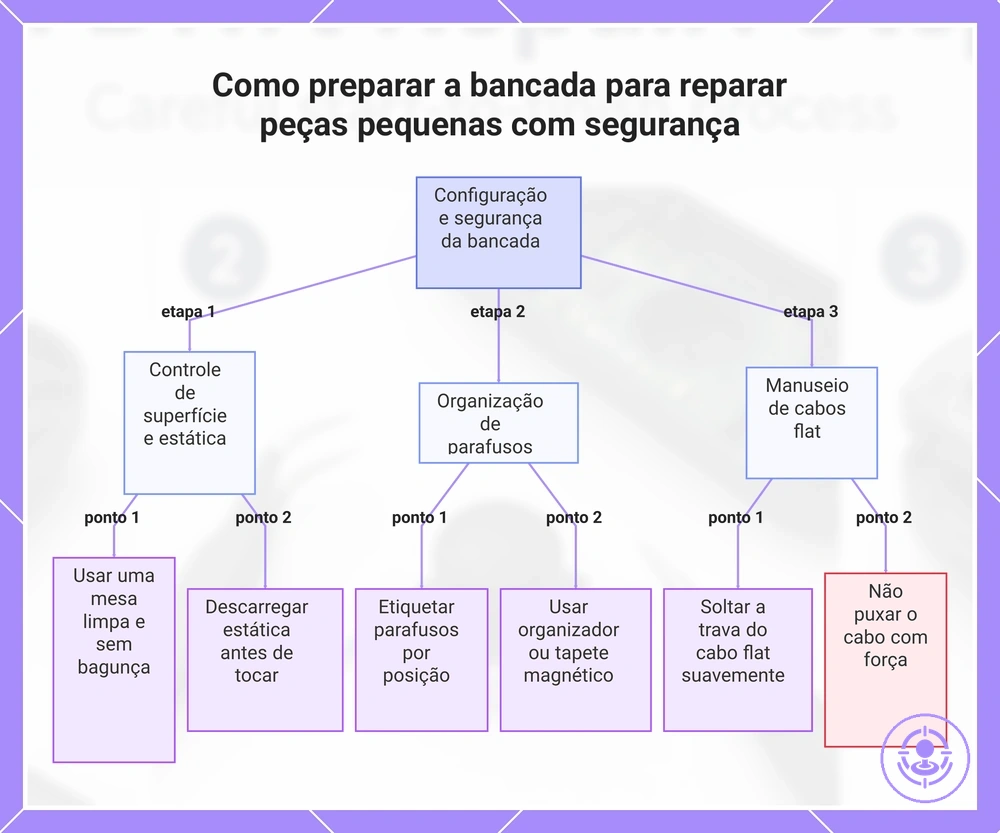

Este gráfico descreve as etapas essenciais de preparação, incluindo limpeza da superfície, controle de estática, organização de parafusos e manuseio de cabos flat, para evitar erros comuns durante o reparo.

Ordem de desmontagem para abrir o Joy-Con sem danos

Uma ordem de desmontagem controlada reduz o risco de danificar parafusos, quebrar clipes e danificar cabos flat.

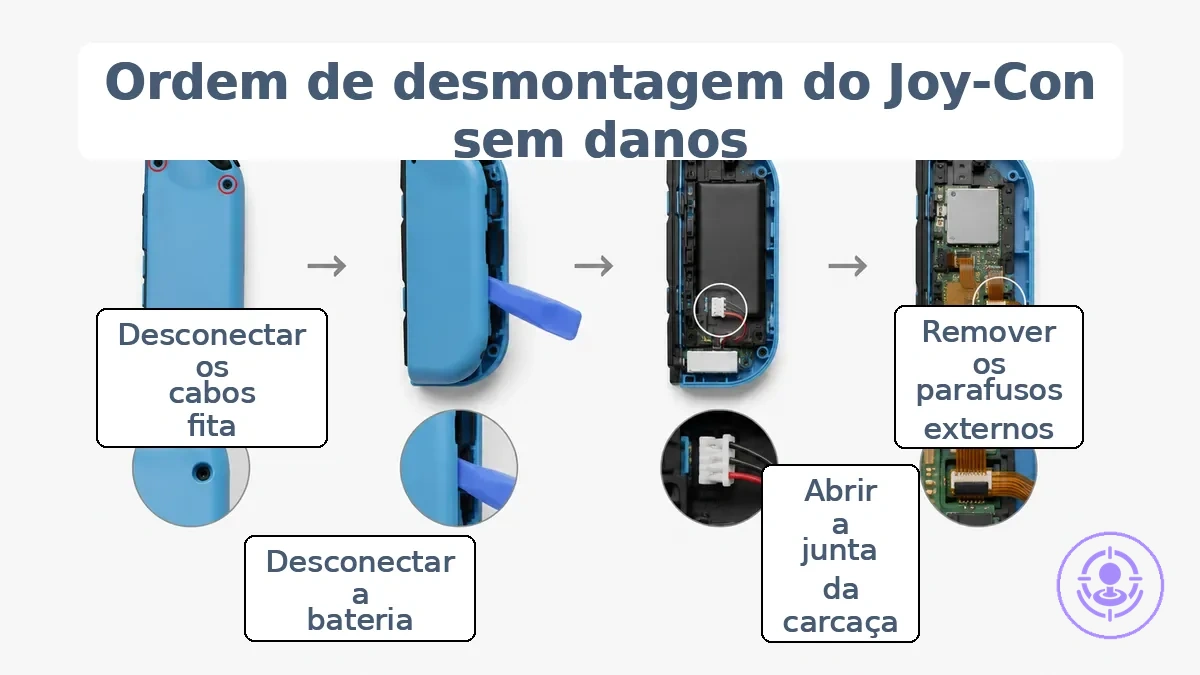

A imagem mostra os pontos principais da ordem de desmontagem: parafusos externos, emenda da carcaça, conector da bateria e área dos cabos flat.

1. Remova os quatro parafusos externos usando a chave correta — uma tri-point Y00 ou Y1 — para evitar danificar os encaixes.
2. Separe suavemente a emenda da carcaça, soltando os clipes de plástico ao longo da borda para evitar rachaduras ou quebras.
3. Não force os clipes; se encontrar resistência, verifique novamente se todos os parafusos externos foram removidos antes de continuar.
4. Desconecte o conector da bateria para isolar a energia e evitar curtos ou contato acidental.
5. Abra as travas do conector e desconecte os cabos flat com cuidado para evitar rasgar as trilhas delicadas.
6. Se presente, levante o suporte da bateria removendo seus dois parafusos para evitar danificar o suporte.
7. Remova quaisquer parafusos internos que prendem a placa principal e separe as metades da carcaça sem forçar nenhuma junta.

As próximas subseções cobrem os momentos de maior risco na ordem de desmontagem.

Remova os parafusos externos com a chave correta e mantenha as posições dos parafusos organizadas

Use uma chave tri-wing ou em formato de Y com encaixe correto — a ponta deve se encaixar firmemente nas cabeças dos parafusos externos para evitar danificar os encaixes. Siga esta lista de verificação para evitar parafusos danificados e trocas durante a remontagem.

• Encaixe a ponta da chave completamente na cabeça do parafuso para máxima aderência.
• Aplique pressão firme para baixo enquanto gira no sentido anti-horário para manter o encaixe e reduzir o risco de danificar a cabeça.
• Mantenha a chave perpendicular à cabeça do parafuso e gire lentamente para evitar força em ângulo.
• Identifique ou mapeie o furo original de cada parafuso imediatamente após a remoção para preservar a posição do parafuso.
• Coloque os parafusos em um recipiente dividido ou sacos separados de acordo com sua localização.
• Se um parafuso resistir ao giro, verifique se há tinta ou detritos antes de aumentar a força para evitar arredondar a cabeça.

Abra a carcaça protegendo os clipes e os cabos flat internos

Clipes rachados ou cabos flat rompidos podem ocorrer se você forçar a emenda da carcaça descuidadamente; usar um movimento de abertura controlado, tipo dobradiça, direcionado para longe do trajeto do cabo flat reduz esse risco.

Estas orientações de segurança e risco ajudam a manter os clipes intactos e evitar prender cabos.

• Faça: Insira uma espátula na emenda da carcaça e aplique pressão suave e controlada para separar as metades.
• Evite: Forçar perto dos clipes ou usar uma ferramenta afiada que possa rachar o plástico.
• Faça: Levante abertura da carcaça em movimento tipo dobradiça, mantendo a folga do cabo flat para ajudar a evitar que ele prenda.
• Evite: Puxar a carcaça rapidamente ou torcê-la, pois isso tensiona os clipes e pode romper o cabo.
• Faça: Alinhe o trajeto do cabo flat e levante-o para longe da carcaça inferior antes de abrir completamente.
• Evite: Forçar a abertura da carcaça se sentir resistência — pare, verifique novamente a emenda e certifique-se de que nenhum cabo está preso.

Desconecte a bateria primeiro e solte as travas dos cabos flat com segurança

Desconectar a bateria é o primeiro passo interno de segurança antes de tocar em qualquer outro conector. Seguir esta ordem ajuda a prevenir curtos elétricos e cabos flat rasgados.

1. Localize o conector da bateria e desconecte-o separando suavemente o conector do seu soquete; não puxe os fios.
2. Identifique a trava do cabo flat e levante a aba de travamento com pressão suave; apoie o conector enquanto solta a trava.
3. Após soltar a trava, deslize o cabo flat para fora; levante pela aba, não pelo cabo.

Se sentir resistência, verifique novamente a posição da trava e aplique pressão suave; evite forçar o cabo.

Substitua o módulo do joystick e reconecte os conectores sem entortar cabos flexíveis

A substituição é bem-sucedida quando o módulo do joystick assenta plano e os conectores dos cabos flat estão totalmente encaixados. O alinhamento correto previne drift ou desvio, enquanto o encaixe inadequado arrisca entrada intermitente. Consulte os passos para trocar o joystick para um guia detalhado.

As etapas abaixo descrevem a substituição e ajudam a evitar cabos flexíveis entortados.

1. Abra a carcaça do Joy-Con soltando os clipes do painel traseiro e levantando-o, verificando se nenhum cabo flexível está preso.
2. Desconecte o conector da bateria da placa-mãe usando uma espátula, verificando se está totalmente destacado.
3. Remova o midframe após desparafusá-lo e levantá-lo com cuidado, verificando se o cabo flexível do botão ZR não está sob tensão.
4. Solte o cabo flat do joystick levantando a trava do conector ZIF e puxando o cabo reto para fora após garantir que a trava esteja totalmente aberta.
5. Remova os dois parafusos que prendem o módulo do joystick, levante o módulo reto para fora e verifique se a fina junta ao redor do orifício do joystick permanece intacta.
6. Instale o novo módulo do joystick: insira reto, alinhe os furos dos parafusos e aperte os parafusos. Reconecte o cabo flat, feche a trava ZIF até ouvir um clique e puxe suavemente o cabo para confirmar que está travado.

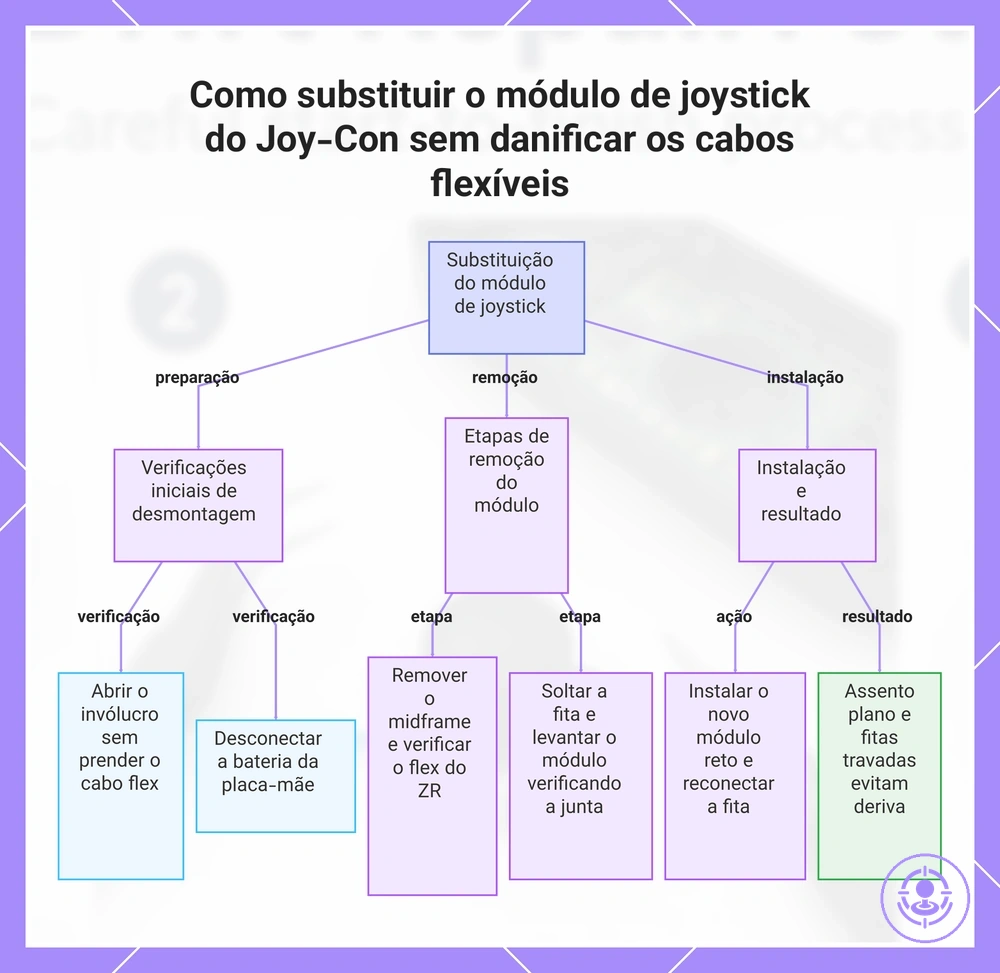

Este gráfico mostra o processo passo a passo para substituir o módulo de joystick, incluindo verificações importantes para evitar cabos flexíveis tortos e garantir o encaixe adequado.

Confirme o encaixe dos conectores e o alinhamento do joystick antes de fechar a carcaça

Três verificações pré-fechamento evitam reabrir o Joy-Con: o conector do cabo flat totalmente encaixado com a trava fechada, o módulo do joystick plano e alinhado, e o conector da bateria totalmente conectado.

Estas verificações pré-fechamento identificam entradas intermitentes, problemas de alinhamento e condições de falta de energia antes de fechar a carcaça.

• Trava do cabo flat fechada — pressione a trava totalmente até que esteja nivelada; uma trava meio fechada pode causar respostas intermitentes nos botões ou no analógico.
• Cabo flat totalmente encaixado — confirme que o cabo está inserido até o batente; inserção parcial pode levar a entradas ausentes ou conexões intermitentes.
• Módulo do joystick nivelado — certifique-se de que o módulo esteja plano, sem folga; um módulo que balança causa movimento errático do analógico.
• Montagem do joystick estável — verifique se os pinos de montagem estão alinhados com os furos da placa; desalinhamento pode introduzir drift ou resposta inconsistente.
• Conector da bateria totalmente conectado — empurre até ouvir um clique e o conector esteja nivelado; uma bateria meio conectada pode resultar em falta de energia ou desconexões aleatórias.
• Contatos do conector da bateria firmes — verifique se o conector não balança quando empurrado levemente; contatos soltos podem causar perda intermitente de energia.

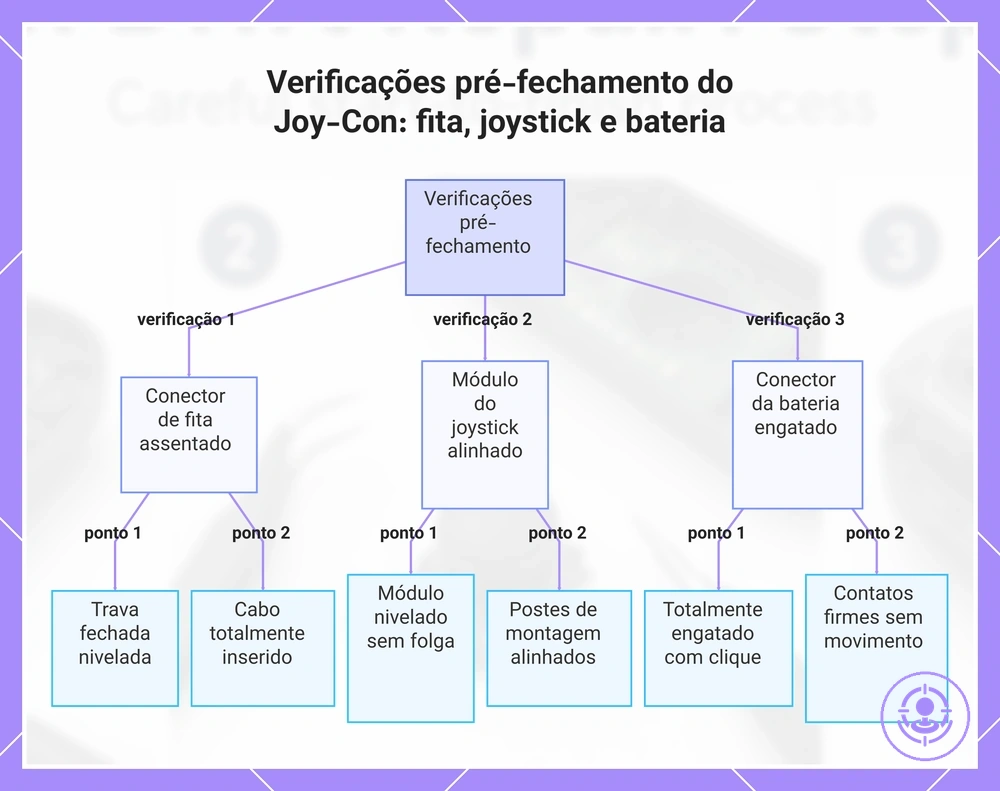

Este gráfico mostra as três verificações essenciais antes de fechar o invólucro do Joy-Con, prevenindo problemas comuns como entradas intermitentes, drift e falha de energia.

Ordem de remontagem e dicas de fechamento para evitar cabos presos e parafusos danificados

A remontagem deve seguir a ordem inversa da desmontagem e manter cabos flat e fios afastados dos pontos de parafuso e das emendas da carcaça para evitar cabos presos e rosqueamento cruzado.

Seguir esta ordem previne cabos presos, rosqueamento cruzado, tensão na carcaça e parafusos danificados, e ajuda a evitar erros comuns durante o reparo.

1. Passe todos os cabos pelos caminhos designados antes de inserir qualquer parafuso, verificando se nenhum cabo está sobre um ponto de parafuso ou próximo a uma borda de emenda para reduzir o risco de cabos presos.
2. Inicie cada parafuso manualmente, girando no sentido anti-horário até que a rosca se encaixe, depois no sentido horário para fixá-lo, para evitar rosqueamento cruzado em pontos de parafuso apertados.
3. Aperte os parafusos apenas até sentir uma parada firme; apertar demais pode danificar as roscas roscas ou tensionar a carcaça.
   • Parada firme: parafuso está seguro, mas não forçado; a carcaça geralmente permanece plana.
   • Apertar demais: parafuso continua girando; risco de danificar as roscas ou quebrar os pontos de fixação.
4. Alinhe as duas metades da carcaça uniformemente ao longo de todas as emendas antes de pressionar os clipes no lugar; uma emenda desalinhada pode impedir que os clipes se encaixem completamente.
5. Pressione os clipes para fechar em sequência, começando de um lado e contornando o dispositivo. Ouça cada clique de encaixe; uma folga ou fechamento desigual indica que um clipe pode estar travado ou um cabo pode estar preso.
6. Após o fechamento, verifique novamente a folga dos cabos abrindo levemente a emenda e procurando por cabos flat ou fios visíveis próximos aos pontos de parafuso para detectar um aperto esquecido antes que cause danos.

Para controle adicional de riscos, preste atenção ao roteamento dos cabos flat e às conexões da bateria, e aperte os parafusos apenas até uma parada firme.

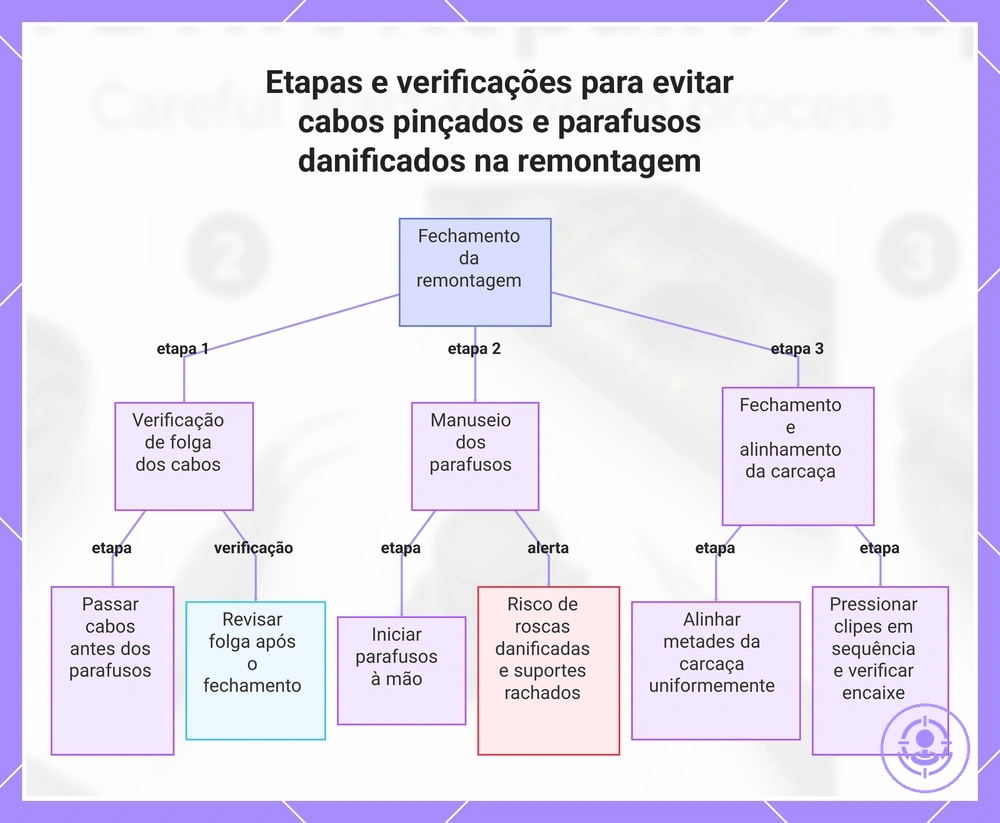

Este gráfico mostra as principais etapas e verificações para evitar cabos pinçados, parafusos danificados e outros erros comuns na remontagem.

Passe os cabos flat corretamente e certifique-se de que o conector da bateria esteja totalmente encaixado

Verifique dois pontos: o trajeto do cabo flat tem folga suficiente para evitar pinçamento, e o conector da bateria está totalmente encaixado para evitar problemas de energia. Um cabo flat preso pode impedir o travamento adequado do conector, enquanto um conector da bateria solto pode causar falta de energia ou falhas de inicialização. As indicações abaixo ajudam a confirmar ambas as verificações antes da montagem final.

• O cabo flat está reto em seu canal, sem dobras visíveis: indica folga suficiente e ajuda a prevenir risco de pinçamento.
• O conector emite um clique audível quando pressionado: indica que a trava está totalmente engatada.
• A parte superior do conector está nivelada com a superfície da placa: indica que está encaixado corretamente.
• Nenhuma folga é visível entre o plugue e o soquete: indica engate completo.

Aperte os parafusos até uma parada firme e evite rosqueamento cruzado ou torque excessivo

Uma parada firme significa que o parafuso está apertado o suficiente para segurar a carcaça com firmeza.

Estas verificações ajudam a prevenir danos às roscas e tensão na estrutura:

• Alinhe o parafuso reto no furo, gire-o para trás até sentir um clique, então rosqueie para frente para evitar rosqueamento cruzado.
• Verifique se a ponta da chave se encaixa firmemente na cabeça do parafuso para reduzir o risco de deslizamento e danificação do encaixe.
• Aperte apenas até que o parafuso pare de girar facilmente. Se a resistência aumentar de repente, pare e recue para evitar torque excessivo na carcaça.
• Se o parafuso parecer apertado, mas a carcaça ainda se mover, solte e reinicie a rosca para confirmar o alinhamento antes do aperto final.

Verificações rápidas de funcionamento após a remontagem antes da calibração e testes completos

As verificações rápidas de funcionamento confirmam se o controle liga e registra entradas antes da calibração; uma falha geralmente indica um conector solto ou um cabo flat mal encaixado. A lista de verificação abaixo confirma energia, movimento do analógico e resposta dos botões, e explica o que cada falha sugere.

• Ligar – pressione o botão de sincronização ou insira o controle; se nenhum LED ou conexão aparecer, o conector da bateria pode estar solto.
• Comportamento do indicador – após o pareamento, LED piscando ou sem indicação de jogador sugere problema na bateria ou no encaixe do cabo flat principal.
• Movimento do analógico – mova o analógico em todas as direções e pressione-o; nenhuma resposta ou movimento errático sugere que o cabo flat do analógico está desalinhado ou o conector não está totalmente inserido.
• Resposta dos botões – pressione cada botão frontal, botão de ombro e SL/SR; uma entrada ausente geralmente indica que o cabo flat correspondente não está travado corretamente.
• Botão Home – se o botão Home não ativar o controle ou abrir o menu, o cabo flat pode estar dobrado ou não assentado plano.
• Controles de movimento – incline o controle; se o giroscópio não responder ou travar, o cabo flat da IMU pode estar solto pode estar solto ou danificado.
• Botão de captura de tela – teste o pressionamento do botão; a falha geralmente está ligada ao mesmo cabo flat do Home ou a um ponto de trava compartilhada.
• Botão de sincronização – pressione durante o pareamento; se o modo de pareamento não iniciar, o cabo flat do botão de sincronização pode não estar fazendo contato.

Falhas nestas verificações geralmente vêm de um conector da bateria solto, um cabo flat não totalmente inserido ou uma trava não pressionada. Refaça as etapas de remontagem um estágio atrás em vez de ir para a calibração imediatamente. Para detalhes sobre calibração e testes após o reparo, consulte o guia vinculado.

Se o controle parecer montado, mas as entradas estiver com entradas erradas — por exemplo, drift do analógico sem toque — uma rápida verificação geralmente resolve. Abra a carcaça e verifique se o cabo flat do módulo do analógico está assentado plano em seu conector e se a trava está pressionada completamente.

Aqui estão exemplos de produtos que podem facilitar a comparação. Antes de comprar, confira sempre os critérios de compatibilidade, as características essenciais e os detalhes do produto.

Quanto Tempo um Reparo de Drift do Joy-Con na Primeira Vez Geralmente Leva e Por Que Varia

Um reparo de drift do Joy-Con na primeira vez geralmente leva entre 30 minutos e duas horas, mas esta faixa de tempo varia amplamente com base na sua experiência e na condição do controle.

Duas etapas geralmente consomem a maior parte do tempo: remover parafusos teimosos que podem estar danificados ou apertados, e desconectar com cuidado os pequenos conectores de cabos flat.

Se você não estiver familiarizado com o layout interno, verificar cada etapa pode prolongar a sessão. Vários fatores explicam por que o tempo de reparo varia entre tentativas iniciais:

• Nível de experiência – usuários iniciantes trabalham mais devagar enquanto aprendem a sequência de desmontagem, adicionando tempo significativo em comparação com reparadores experientes.
• Condição dos parafusos – parafusos travados ou parcialmente danificados exigem cuidado extra, o que retarda o processo.
• Manuseio de conectores – cabos flat são frágeis; iniciantes geralmente gastam mais tempo para evitar rasgos ou desalinhamento.
• Reabrir para reencaixar um conector – se um cabo flat não estiver totalmente inserido, pode ser necessário desmontar novamente, aumentando o tempo total.
• Ritmo da remontagem – reconectar cabos e alinhar a carcaça corretamente exige paciência, especialmente na primeira tentativa.
• Área de trabalho e ferramentas – iluminação ruim, chaves de fenda erradas ou área bagunçada podem levar a contratempos e aumentar o tempo.

Pontos de parada e ações de verificação quando algo parece errado durante o reparo

Um ponto de parada é quando forçar uma peça adiante arrisca danos. Ao encontrar resistência inesperada, pause e verifique novamente.

Para um guia completo da montagem, consulte o hub do kit de reparo do drift do Joy-Con.

A lista de verificação a seguir ajuda a decidir quando pausar e verificar novamente usando os pontos de parada e ações de verificação descritos acima. Cada item lista o sintoma, a causa provável, a ação segura de verificação e a condição de verificação e a condição de parada.

• Resistência ao pressionar um clipe no lugar — Causa provável: alinhamento do clipe ou da emenda está incorreto. Verifique novamente: remova a peça e verifique se o clipe está alinhado com seu encaixe; verifique se há detritos. Condição de parada: se a resistência persistir após o realinhamento, não force; reverta a etapa.
• Sem energia após a remontagem — Causa provável: conector da bateria não está totalmente encaixado. Verifique novamente: desconecte e reconecte o cabo da bateria até ouvir um clique. Condição de parada: se ainda sem energia, não force; verifique se há danos no conector e certifique-se do encaixe do conector.
• Nenhuma entrada do joystick — Causa provável: trava do cabo flat não está totalmente encaixada. Verifique novamente: abra a trava, reinsira o cabo flat e feche a trava firmemente. Condição de parada: se a entrada continuar ausente, não force; verifique a integridade do cabo flat e o encaixe o encaixe da trava.
• Metades da carcaça não fecham niveladas — Causa provável: um cabo flat ou fio interno está preso entre as metades. Verifique novamente: separe suavemente as metades e certifique-se de que todos os cabos estejam roteados em seus canais. Condição de parada: se as metades ainda não fecharem, não force; identifique o componente preso.

Um erro comum em todos os sintomas é assumir que mais força resolverá. A verificação segura é reverter a última etapa e verificar o alinhamento.
