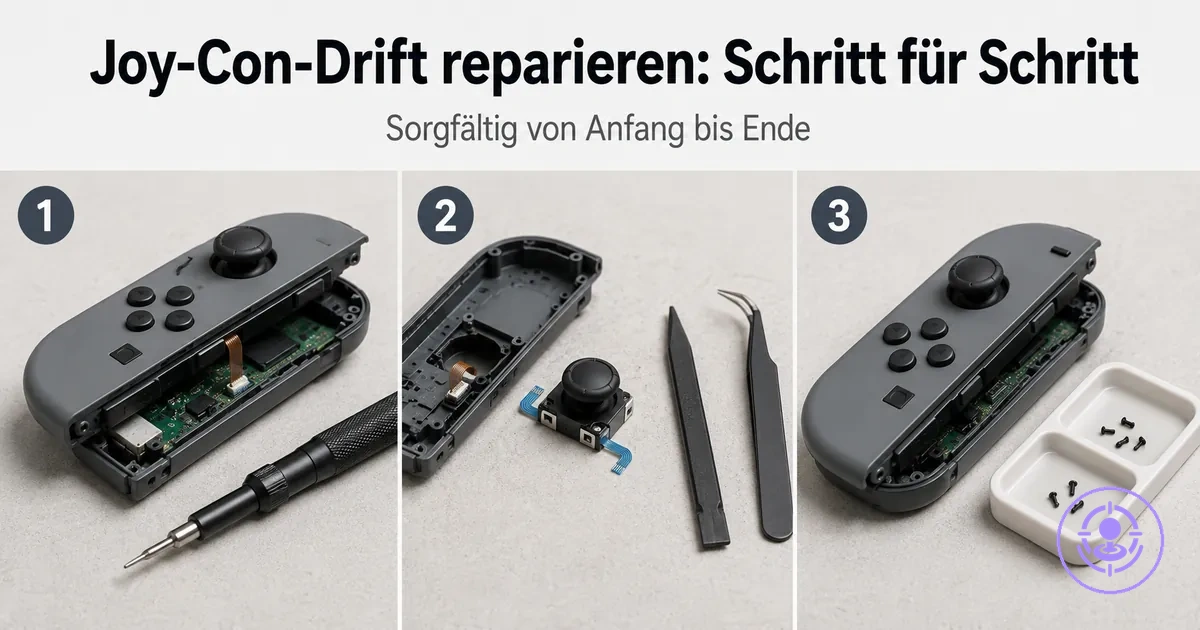

Schritt-für-Schritt Joy-Con-Drift-Reparatur mit einem Joy-Con-Drift-Reparaturset

Die Schritt-für-Schritt Joy-Con-Drift-Reparatur mit einem Joy-Con-Drift-Reparaturset ersetzt ein abgenutztes Joystick-Modul und kann unerwünschte Bewegungen reduzieren, wenn andere Maßnahmen nicht geholfen haben. Die Ergebnisse hängen vom korrekten Sitz der Komponenten, sorgfältiger Handhabung der Schrauben und dem Zustand der zu entfernenden Teile ab.

Bei vielen Nutzern zeigt sich Joy-Con-Drift zuerst als unerwünschte Bewegung in Spielen. Anstatt auf eine vorübergehende Reinigung zurückzugreifen, kann der nächste Schritt die Entscheidung sein, das Joystick-Modul zu ersetzen. Dieser Arbeitsablauf hilft, häufige Fehler wie das Abrunden von Schraubenköpfen, die Beschädigung von Flachbandkabeln, das Fehlausrichten des Akkuanschlusses oder das Brechen von Kunststoffclips zu vermeiden.

Die Reparatur umfasst in der Regel die Vorbereitung des Arbeitsplatzes, das Öffnen des Joy-Con-Gehäuses, das Trennen von Akku und Flachbandkabeln, das Entfernen des alten Joystick-Moduls, das Einsetzen des Ersatzmoduls, das Wiederzusammenbauen des Controllers und das Testen auf Drift.

Diese Schritte setzen ein kompatibles Joy-Con-Drift-Reparaturset mit den erforderlichen Werkzeugen und Ersatzteilen voraus.

Wann dieser Reparaturablauf geeignet ist und was er nicht behebt

Ein Joy-Con-Drift-Reparaturset ist geeignet, wenn die Drift-Symptome von einem abgenutzten oder verschmutzten Joystick-Modul herrühren, aber es ist nicht geeignet, wenn das Problem außerhalb der mechanischen Grenzen des Moduls liegt – wie elektrische Fehler oder Kalibrierungsfehler auf Systemebene.

Drift-Symptome gehen oft auf ein abgenutztes oder verschmutztes Joystick-Modul zurück; wenn das Drift-Muster dem typischen Modulverschleiß entspricht, kann der Austausch des Moduls mit einem Reparaturset die normale Funktion wiederherstellen.

Drift-ähnliches Verhalten kann auch von anderen Problemen als dem Joystick-Modul herrühren; diese Fälle erfordern eine andere Diagnose und fallen nicht unter diesen Austausch.

Die folgenden Listen zeigen, wann dieser Austausch basierend auf dem Symptommuster und dem erwarteten Ergebnis anwendbar ist.

Geeignet

• Drift, der in mehreren Spielen oder Menüs konsistent auftritt
• Drift, der sich bei physischer Bewegung des Sticks verschlimmert
• Drift, der nach einem Neustart oder erneuten Koppeln des Controllers bestehen bleibt
• Sichtbar abgenutztes oder lockeres Joystick-Modul
• Symptommuster entspricht bekanntem Joystick-Modul-Fehler (z. B. Aufwärtsdrift beim linken Stick)

Nicht geeignet

• Drift, der nur in einer einzelnen Anwendung oder einem Bildschirm auftritt
• Stick-Reaktion, die unregelmäßig oder verzögert ist, anstatt zu driften
• Tasten oder Trigger, die nicht reagieren, während die Sticks normal funktionieren
• Controller lässt sich nicht einschalten oder koppelt nicht richtig
• Drift, der nach einem Systemupdate oder einer Kalibrierung verschwindet
• Physischer Schaden am Controller-Gehäuse oder an der Platine

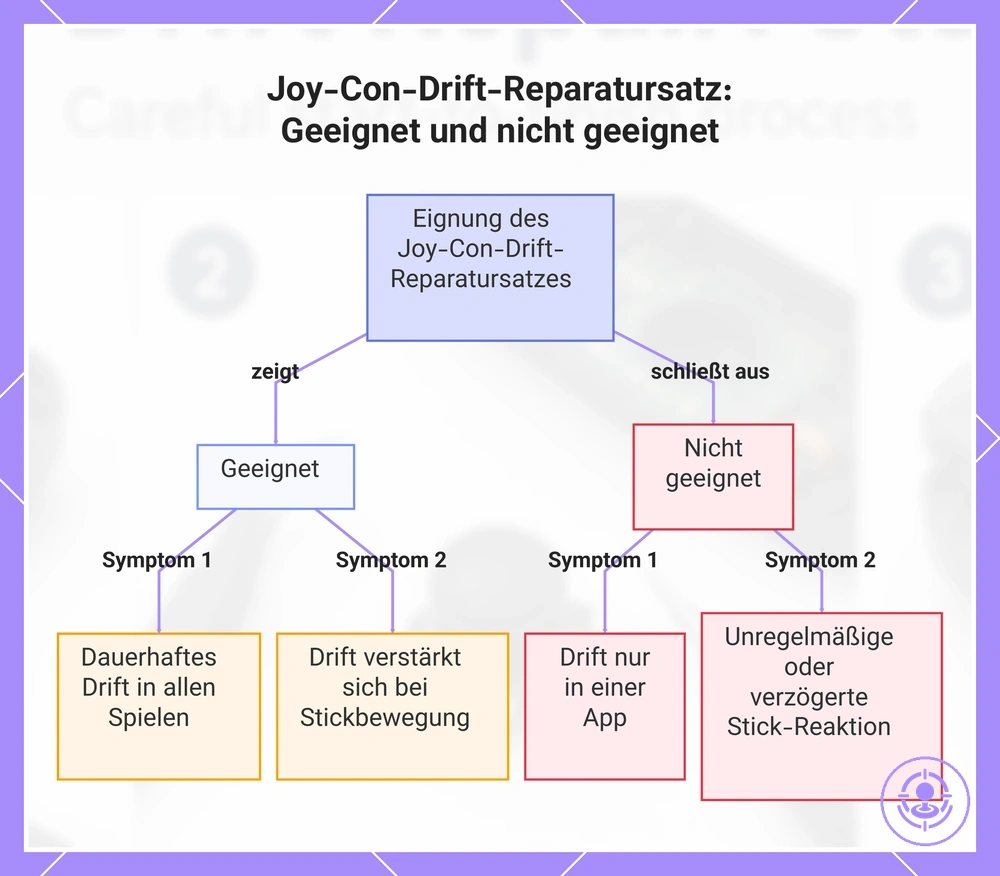

Diese Grafik zeigt die Symptommuster, die angeben, wann ein Joy-Con-Drift-Reparatursatz geeignet ist und wann nicht, basierend auf Driftverhalten und anderen Problemen.

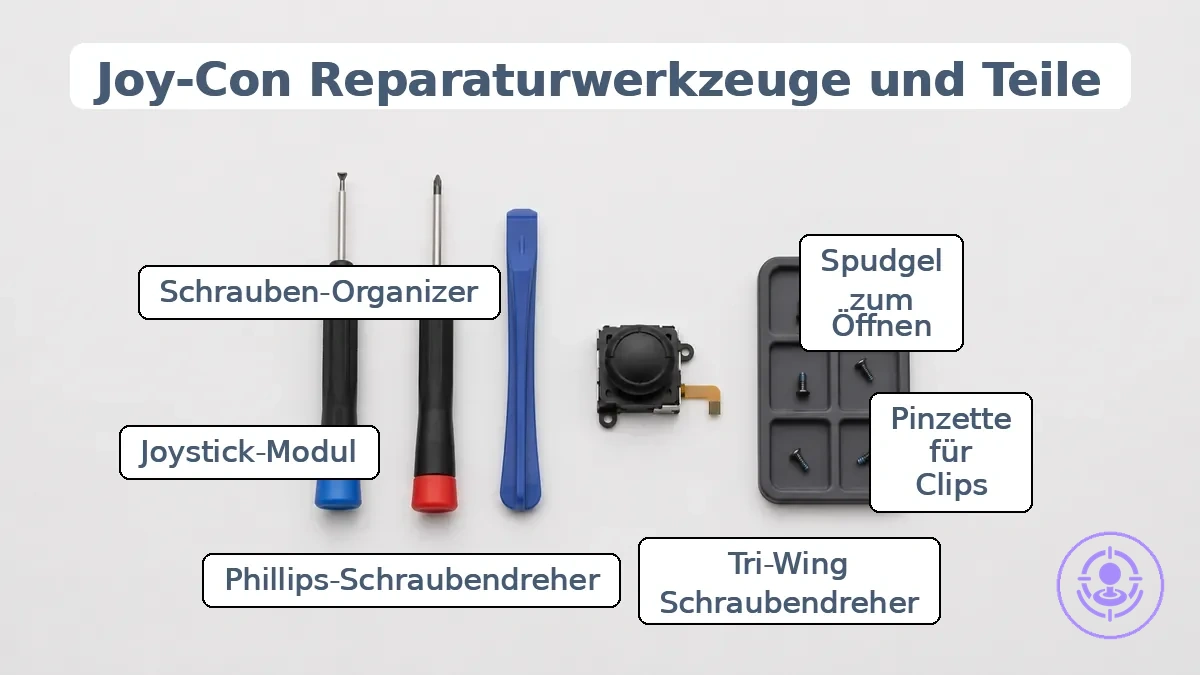

Werkzeuge und Ersatzteile, die Sie während der Reparatur verwenden werden

Die Joy-Con-Drift-Reparatur ist eher erfolgreich, wenn die Werkzeugkategorie zu den Anforderungen von Schrauben und Anschlüssen passt. Die folgenden Werkzeuge und Teile sind nach Aufgabe gruppiert: Öffnen, Befestigen, Handhabung von Anschlüssen, Modulaustausch und Schraubenorganisation.

Jedes Werkzeug und jedes Teil enthält seinen Zweck, Handhabungshinweise und das Fehlerrisiko, wenn es fehlt oder nicht passt. Das folgende Bild zeigt die Werkzeuge und Teile, die während der Reparatur verwendet werden.

Werkzeuge zum Öffnen

• Spudger (Kunststoff-Öffnungswerkzeug) – trennt Gehäusenähte und löst Clips. Nur an den Nahtspalten verwenden, um das Kunststoffgehäuse nicht zu beschädigen. Hebeln mit einem Metallwerkzeug kann die Gehäuseclips brechen.
• Pinzette – hebt die Kante von hartnäckigen Clips oder Klebstoff an. Sanften Druck ausüben. Abrutschen kann die Hauptplatine zerkratzen.

Befestigungswerkzeuge

• Tri-Wing/Y-Typ-Schraubendreher (Größe Y00) – entfernt die dreiflügeligen äußeren Schrauben. Die Spitze muss vollständig im Schraubenkopf sitzen. Ein abgenutzter oder falsch großer Schraubendreher rundet den Kopf oft ab, was das Entfernen erschwert.
• Phillips/Kreuzschlitz-Schraubendreher (kleine Größe) – löst innere Kreuzschlitzschrauben. Den Schraubendreher senkrecht zur Schraube halten. Schräge Kraft kann zum Ausnocken führen und den Schraubenkopf beschädigen.

Handhabung von Anschlüssen

• Pinzette – klappt die kleinen Riegel der Flachbandkabel auf der Hauptplatine um. Mit der Spitze den Riegel gerade nach oben heben. Ziehen am Flachbandkabel anstatt am Riegel kann das Kabel einreißen.
• Spudger (flaches Ende) – sanft auf die Kanten von Anschlüssen drücken, wenn die Riegel schwergängig sind. Metallwerkzeuge vermeiden, die Kontakte kurzschließen könnten.

Modulaustausch

• Joystick-Modul – ersetzt den abgenutzten analogen Stick. Die flache Kante des Moduls am Schlitz im Gehäuse ausrichten. Gewaltsames Einsetzen in falscher Ausrichtung verbiegt die Anschlusspins.
• Pinzette – führt das Flachbandkabel in die Buchse des neuen Moduls ein. Sicherstellen, dass das Kabel vollständig sitzt, bevor der Riegel geschlossen wird. Eine lose Verbindung kann unregelmäßiges Stick-Verhalten verursachen.

Schraubenorganisation

• Schraubenorganizer (magnetische Teileschale oder beschrifteter Behälter) – hält Schrauben nach Länge und Gewinde getrennt.
• Außen- und Innenschrauben unterscheiden sich; ein Vermischen kann Gewindelöcher ausleiern oder Kurzschlüsse verursachen, wenn eine längere Schraube auf die Platine drückt.

Einrichtung des Arbeitsplatzes und sichere Handhabung von Kleinteilen und Schrauben

Beginnen Sie mit einer sauberen, stabilen Oberfläche und organisieren Sie jede Schraube beim Entfernen, um verlorene Teile und einen falsch ausgerichteten Zusammenbau zu vermeiden. Die Kontrolle von statischer Aufladung und Staub verringert das Risiko von intermittierenden Eingaben nach der Reparatur.

Flachbandkabel sind empfindlich – wenn man daran zieht, ohne den Anschlussriegel zu lösen, können Leiterbahnen einreißen oder Pins verbiegen. Die Vorbereitung und Sicherheits-Checkliste enthält Anleitungen zur Schraubenorganisation und Handhabung von Flachbandkabeln, um Anfängerfehlern vorzubeugen.

• Verwenden Sie eine saubere Oberfläche — Staub und Schmutz auf Kontakten können später zu intermittierenden Eingaben führen.
• Entfernen Sie kleine Schrauben einzeln, beschriften Sie sie nach Position und legen Sie sie in einen Schraubenorganizer oder eine magnetische Matte, die ihren ursprünglichen Positionen zugeordnet ist.
• Handhaben Sie jedes Flachbandkabel an seinem Riegel; üben Sie sanften Druck gerade nach oben aus, um es zu lösen, ziehen Sie nicht am Kabel.
• Berühren Sie vor dem Berühren von Komponenten ein geerdetes Metallobjekt, um statikbedingte intermittierende Probleme zu reduzieren.
• Arbeiten Sie auf einem aufgeräumten Tisch, um zu vermeiden, dass Werkzeuge oder Teile versehentlich lose Verbindungen lösen.

Wenn Ihr Arbeitsplatz vorbereitet und diese Sicherheitsschritte befolgt sind, können Sie mit der Demontage fortfahren.

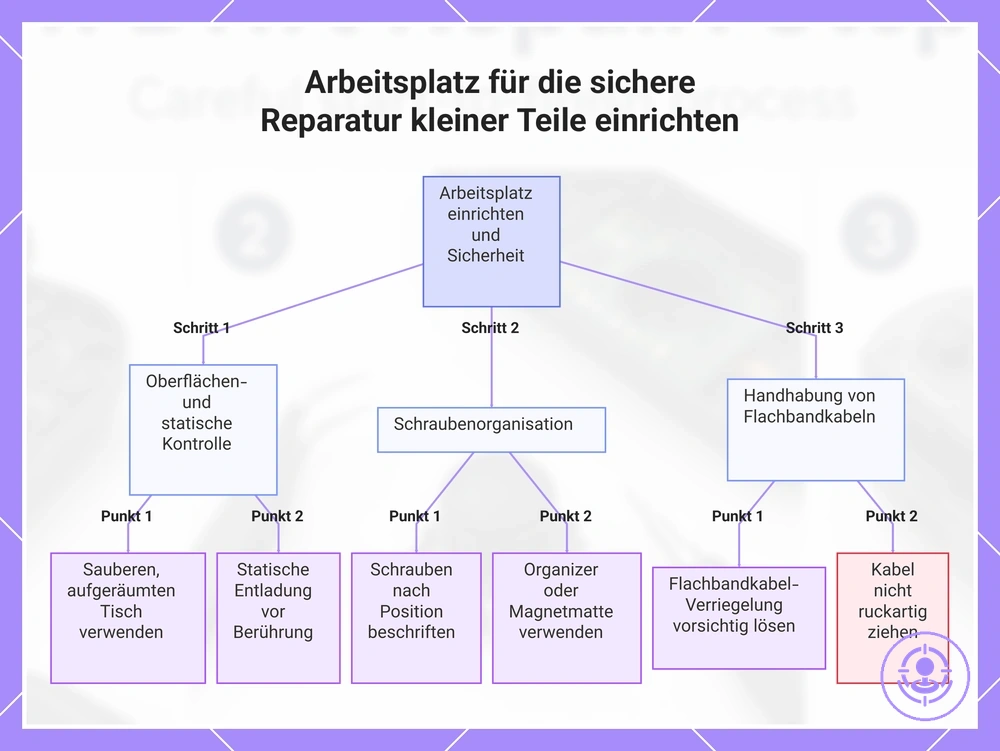

Dieses Diagramm zeigt die wesentlichen Vorbereitungsschritte, einschließlich Oberflächenreinigung, statischer Kontrolle, Schraubenorganisation und Handhabung von Flachbandkabeln, um häufige Fehler während der Reparatur zu vermeiden.

Demontagereihenfolge zum beschädigungsfreien Öffnen des Joy-Con

Eine kontrollierte Demontagereihenfolge verringert das Risiko von Schraubenschäden, gerissenen Clips und Beschädigungen der Flachbandkabel.

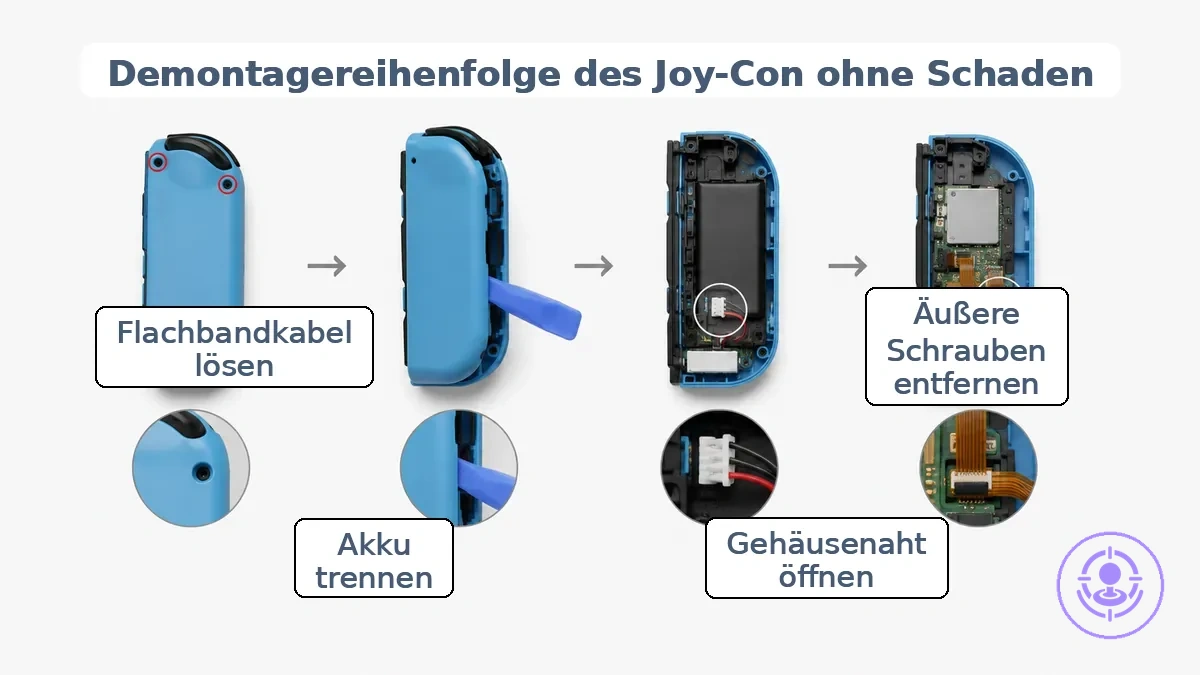

Das Bild zeigt die wichtigsten Kontrollpunkte der Demontagereihenfolge: äußere Schrauben, Gehäusenaht, Akkuanschluss und Bereich der Flachbandkabel.

1. Entfernen Sie die vier äußeren Schrauben mit dem passenden Schraubendreher – einem Dreiflügel Y00 oder Y1 –, um ein Abrunden der Vertiefungen zu vermeiden.
2. Hebeln Sie die Gehäusenaht vorsichtig auseinander und lösen Sie die Kunststoffclips entlang der Kante, um Risse oder Brüche zu vermeiden.
3. Die Clips nicht gewaltsam lösen; bei Widerstand überprüfen, ob alle äußeren Schrauben entfernt wurden, bevor Sie fortfahren.
4. Trennen Sie den Akkuanschluss, um die Stromversorgung zu unterbrechen und Kurzschlüsse oder versehentliche Kontakte zu vermeiden.
5. Öffnen Sie die Anschlussriegel und lösen Sie die Flachbandkabel vorsichtig, um die empfindlichen Leiterbahnen nicht einzureißen.
6. Entfernen Sie falls vorhanden die Akkuhalterung, indem Sie ihre beiden Schrauben lösen, um die Halterung nicht zu beschädigen.
7. Entfernen Sie alle inneren Schrauben, die die Hauptplatine sichern, und trennen Sie dann die Gehäusehälften, ohne eine Verbindung zu erzwingen.

Die nächsten Unterabschnitte behandeln die risikoreichsten Momente in der Demontagereihenfolge.

Entfernen der äußeren Schrauben mit dem passenden Schraubendreher und organisierte Aufbewahrung der Schraubenpositionen

Verwenden Sie einen Tri-Wing- oder Y-förmigen Schraubendreher mit korrekter Passung – die Spitze muss fest in den äußeren Schraubenköpfen sitzen, um ein Abrunden zu vermeiden. Befolgen Sie diese Checkliste, um abgerundete Schrauben und Verwechslungen beim Zusammenbau zu vermeiden.

• Setzen Sie die Schraubendreherspitze vollständig im Schraubenkopf für maximalen Halt ein.
• Üben Sie gleichmäßigen Druck nach unten aus, während Sie gegen den Uhrzeigersinn drehen, um den Biss zu erhalten und das Abrundrisiko zu verringern.
• Halten Sie den Schraubendreher senkrecht zum Schraubenkopf und drehen Sie langsam, um schräge Krafteinwirkung zu vermeiden.
• Beschriften oder notieren Sie die ursprüngliche Position jeder Schraube sofort nach dem Entfernen, um die Schraubenposition zu erhalten.
• Legen Sie die Schrauben entsprechend ihrer Position in einen unterteilten Behälter oder separate Beutel.
• Wenn sich eine Schraube schwer drehen lässt, prüfen Sie auf Farbe oder Schmutz, bevor Sie mehr Kraft aufwenden, um ein Abrunden des Kopfes zu vermeiden.

Öffnen des Gehäuses unter Schutz der Clips und internen Flachbandkabel

Gerissene Clips oder abgerissene Flachbandkabel können passieren, wenn Sie die Gehäusenaht unvorsichtig aufhebeln; eine kontrollierte, scharnierartige Öffnungsbewegung, die vom Weg des Flachbandkabels weg gerichtet ist, senkt dieses Risiko.

Diese Hinweise zu sicheren und unsicheren Vorgehensweisen helfen Ihnen, die Clips intakt zu halten und ein Einklemmen der Kabel zu vermeiden.

• Richtig: Führen Sie einen Spudger an der Gehäusenaht ein und üben Sie sanften, kontrollierten Druck aus, um die Hälften zu trennen.
• Vermeiden: Hebeln Sie nicht in der Nähe der Clips oder mit einem scharfen Werkzeug, das den Kunststoff beschädigen könnte.
• Richtig: Heben Sie das Gehäuse in einer scharnierartigen Öffnungsbewegung an, während Sie das Flachbandkabel locker lassen, um ein Einklemmen zu vermeiden.
• Vermeiden: Ziehen Sie das Gehäuse nicht schnell auseinander oder verdrehen Sie es nicht, da dies die Clips belastet und das Kabel reißen kann.
• Richtig: Richten Sie den Weg des Flachbandkabels aus und heben Sie es frei von der unteren Gehäusehälfte, bevor Sie es vollständig öffnen.
• Vermeiden: Öffnen Sie das Gehäuse nicht gewaltsam, wenn Sie Widerstand spüren – halten Sie an, überprüfen Sie die Naht erneut und stellen Sie sicher, dass kein Kabel eingeklemmt ist.

Zuerst den Akku trennen und die Flachbandkabelriegel sicher lösen

Das Trennen des Akkus ist der erste interne Sicherheitsschritt, bevor ein anderer Anschluss berührt wird. Das Einhalten dieser Reihenfolge hilft, elektrische Kurzschlüsse und eingerissene Flachbandkabel zu vermeiden.

1. Suchen Sie den Akkuanschluss und trennen Sie ihn, indem Sie den Stecker vorsichtig von der Buchse lösen; ziehen Sie nicht an den Kabeln.
2. Identifizieren Sie den Flachbandkabelriegel und heben Sie die Verriegelungslasche mit sanftem Druck an; stützen Sie den Anschluss, während Sie den Riegel lösen.
3. Sobald der Riegel gelöst ist, ziehen Sie das Flachbandkabel gerade heraus; heben Sie es an der Lasche an, nicht am Kabel.

Wenn Sie Widerstand spüren, überprüfen Sie die Position des Riegels erneut und üben Sie sanften Druck aus; vermeiden Sie es, das Kabel zu erzwingen.

Joystick-Modul ersetzen und Anschlüsse wieder einstecken, ohne Flachbandkabel zu verbiegen

Der Austausch gelingt, wenn das Joystick-Modul flach aufliegt und die Flachbandanschlüsse vollständig eingesteckt sind. Die richtige Ausrichtung verhindert Drift oder Schräglauf, während ein falscher Sitz intermittierende Eingaben riskiert. Siehe die Schritte für den Joystick-Austausch für eine detaillierte Anleitung.

Die folgenden Schritte beschreiben den Austausch und helfen, um verbogene Flachbandkabel zu vermeiden.

1. Öffnen Sie das Joy-Con-Gehäuse, indem Sie die Clips der Rückseite lösen und diese abheben; stellen Sie sicher, dass kein Flachbandkabel eingeklemmt ist.
2. Trennen Sie den Akkuanschluss mit einem Spudger von der Hauptplatine und vergewissi vergewissern Sie sich, dass er vollständig gelöst ist.
3. Entfernen Sie den Mittelrahmen, nachdem Sie ihn abgeschraubt und vorsichtig angehoben haben; überprüfen Sie, ob das Flachbandkabel des ZR-Knopfs nicht unter Spannung steht.
4. Lösen Sie das Joystick-Flachbandkabel, indem Sie den ZIF-Anschlussriegel hochklappen und das Kabel gerade herausziehen, nachdem Sie sichergestellt haben, dass der Riegel vollständig geöffnet ist.
5. Entfernen Sie die beiden Schrauben, die das Joystick-Modul halten, heben Sie das Modul gerade heraus und prüfen Sie, ob die dünne Dichtung um die Joystick-Öffnung unberührt bleibt.
6. Setzen Sie das neue Joystick-Modul ein: gerade einführen, Schraubenlöcher ausrichten und Schrauben festziehen. Schließen Sie das Flachbandkabel wieder an, schließen Sie den ZIF-Riegel, bis er einrastet, und ziehen Sie vorsichtig Sie vorsichtig am Kabel, um zu bestätigen, dass es eingerastet ist.

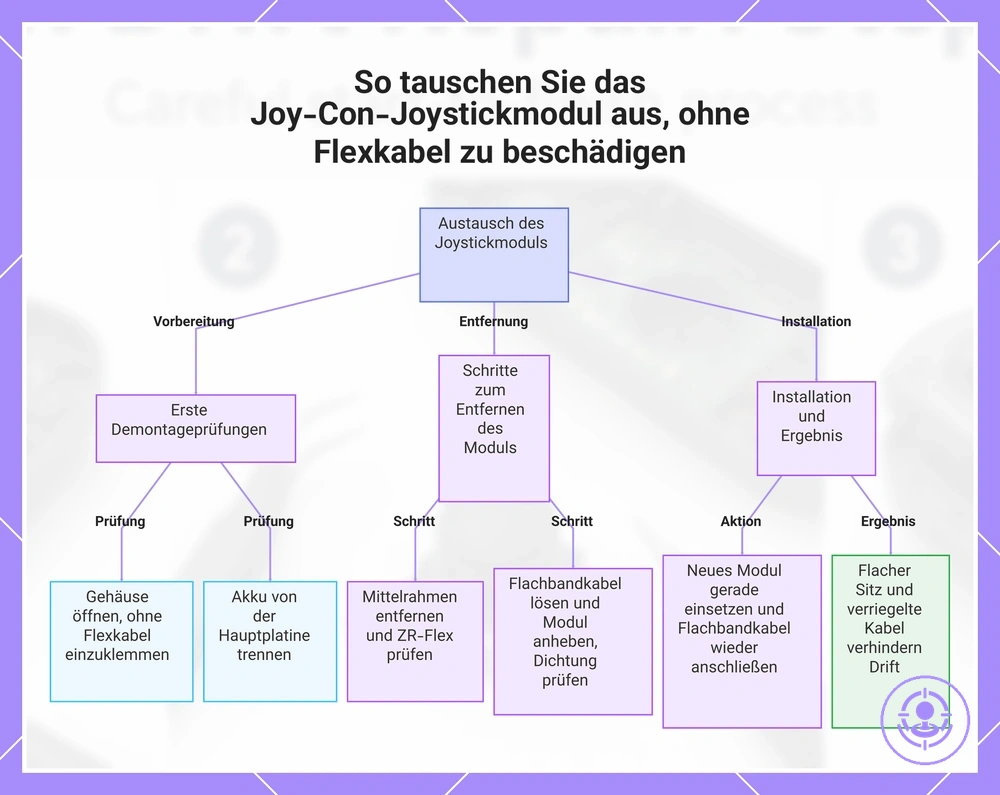

Diese Grafik zeigt den schrittweisen Prozess zum Austausch des Joystickmoduls, einschließlich wichtiger Prüfungen, um verbogene Flexkabel zu vermeiden und einen korrekten Sitz sicherzustellen.

Anschlusssitz und Joystick-Ausrichtung vor dem Schließen des Gehäuses prüfen

Drei Prüfungen vor dem Schließen verhindern ein erneutes Öffnen des Joy-Con: der Flachbandanschluss vollständig eingesteckt mit geschlossenem Riegel, das Joystick-Modul flach und ausgerichtet und der Akkuanschluss vollständig eingerastet.

Diese Prüfungen vor dem Schließen erkennen intermittierende Eingaben, Ausrichtungsprobleme und stromlose Zustände, bevor Sie das Gehäuse schließen.

• Flachbandkabelriegel geschlossen — drücken Sie den Riegel vollständig herunter, bis er bündig abschließt; ein halb geschlossener Riegel kann zu intermittierenden Tasten- oder Stick-Reaktionen führen.
• Flachbandkabel vollständig eingesteckt — stellen Sie sicher, dass das Kabel bis zum Anschlag eingeführt ist; teilweises Einstecken kann zu fehlenden Eingaben oder intermittierenden Verbindungen führen.
• Joystick-Modul bündig — stellen Sie sicher, dass das Modul flach aufliegt und kein Spalt vorhanden ist; ein wackelndes Modul verursacht unregelmäßige Stick-Bewegungen.
• Joystick-Halterung stabil — überprüfen Sie, ob die Haltestifte mit den Löchern der Platine ausgerichtet sind; Fehlausrichtung kann Drift oder inkonsistente Reaktionen verursachen.
• Akkuanschluss vollständig eingerastet — drücken Sie, bis Sie ein Klicken hören und der Anschluss bündig sitzt; ein halb angeschlossener Akku kann zu Stromausfall oder zufälligen Trennungen führen.
• Kontakte des Akkuanschlusses sicher — überprüfen Sie, ob der Anschluss bei leichtem Druck nicht wackelt; lose Kontakte können zu intermittierendem Stromverlust führen.

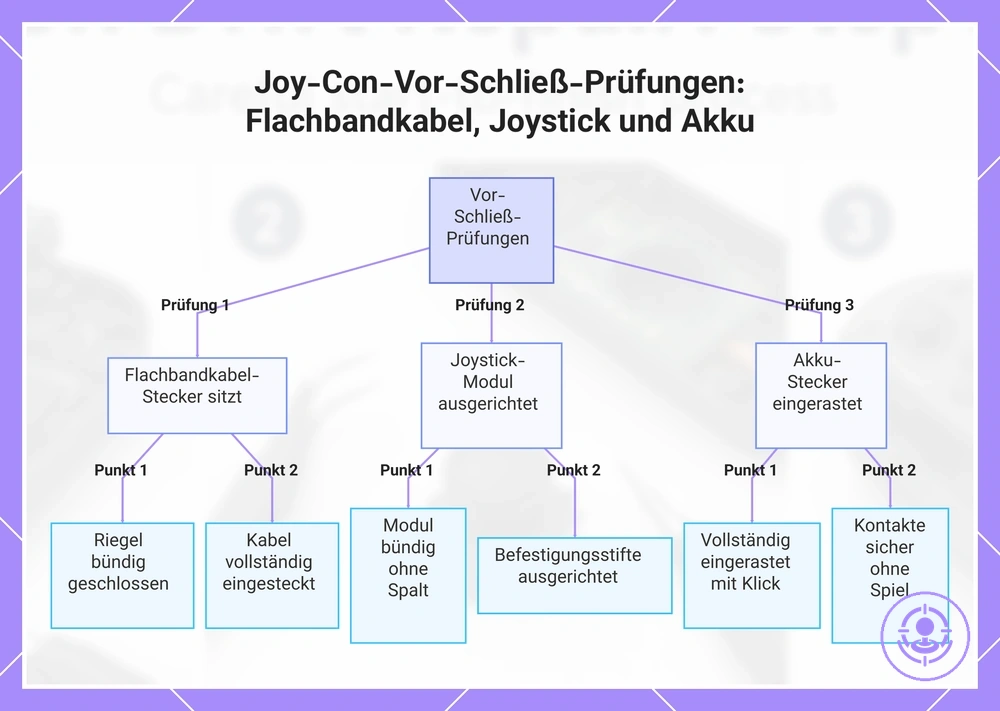

Diese Grafik zeigt die drei wesentlichen Prüfungen vor dem Schließen des Joy-Con-Gehäuses, um häufige Probleme wie intermittierende Eingaben, Drift und Stromausfall zu vermeiden.

Reihenfolge beim Zusammenbau und Tipps zum Schließen, um eingeklemmte Kabel und abgerundete Schrauben zu vermeiden

Der Zusammenbau sollte in umgekehrter Reihenfolge der Demontage erfolgen und Flachbandkabel sowie Drähte von Schraubenpfosten und Gehäusenähten fernhalten, um eingeklemmte Kabel und Überdrehen zu vermeiden.

Das Einhalten dieser Reihenfolge verhindert eingeklemmte Kabel, Überdrehen, Gehäusespannung und abgerundete Schrauben und hilft Ihnen, häufige Fehler während der Reparatur zu vermeiden.

1. Führen Sie alle Kabel entlang der vorgesehenen Wege, bevor Sie Schrauben einsetzen, und überprüfen Sie, dass kein Kabel über einem Schraubenpfosten oder in der Nähe einer Nahtkante liegt, um das Risiko eingeklemmter Kabel zu verringern.
2. Drehen Sie jede Schraube von Hand ein, indem Sie sie gegen den Uhrzeigersinn drehen, bis das Gewinde einrastet, dann im Uhrzeigersinn festziehen, um Überdrehen in engen Schraubenpfosten zu vermeiden.
3. Ziehen Sie Schrauben nur bis zu einem spürbaren Widerstand an; zu festes Anziehen kann Gewinde ausleiern oder das Gehäuse belasten.
   • Fester Sitz: Schraube ist sicher, aber nicht erzwungen; Gehäuse bleibt in der Regel flach.
   • Zu fest angezogen: Schraube dreht sich weiter; Risiko von ausgeleierten Gewinden oder gerissenen Pfosten.
4. Richten Sie die beiden Gehäusehälften gleichmäßig entlang aller Nähte aus, bevor Sie die Clips einrasten lassen; eine falsch ausgerichtete Naht kann verhindern, dass die Clips vollständig einrasten.
5. Drücken Sie die Clips nacheinander ein, beginnend auf einer Seite, und arbeiten Sie sich um das Gerät herum. Achten Sie auf das Einrasten jedes Clips; ein Spalt oder ungleichmäßiger Verschluss deutet darauf hin, dass ein Clip feststeckt oder ein Kabel eingeklemmt ist.
6. Überprüfen Sie nach dem Schließen den Kabelverlauf erneut, indem Sie die Naht leicht öffnen und nach sichtbaren Flachbandkabeln oder Drähten in der Nähe von Schraubenpfosten suchen, um ein übersehenes Einklemmen zu erkennen, bevor es Schaden verursacht.

Zur zusätzlichen Risikokontrolle achten Sie auf die Führung der Flachbandkabel und die Akkuanschlüsse und ziehen Sie Schrauben nur bis zu einem festen Sitz an.

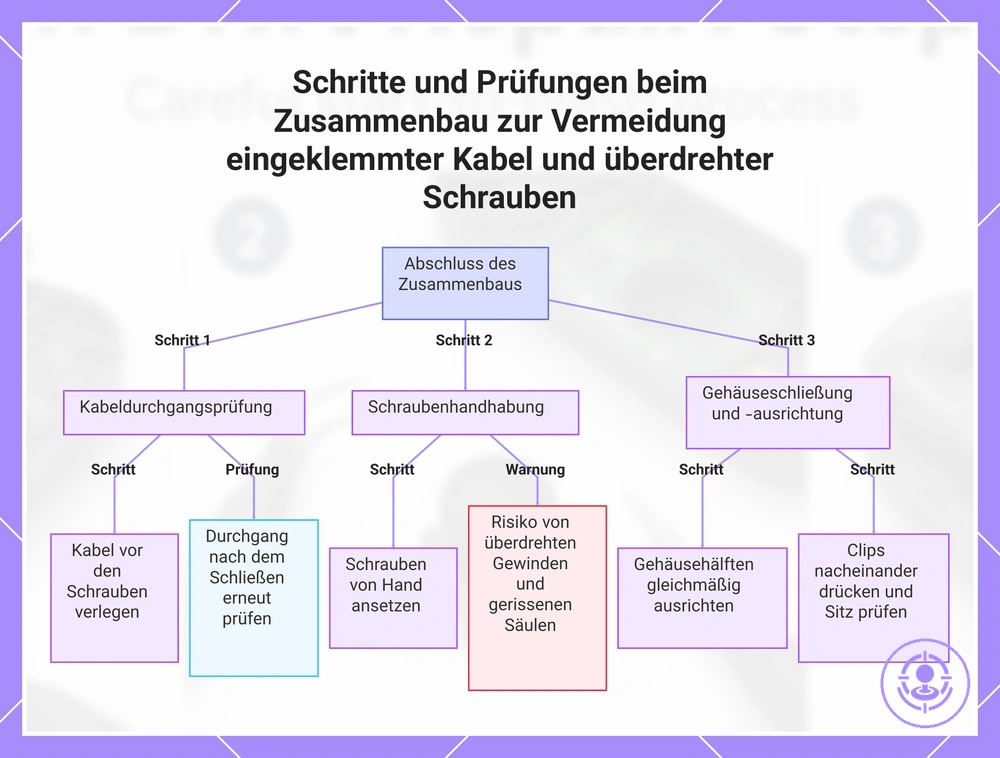

Dieses Diagramm zeigt die wichtigsten Schritte und Prüfungen, um eingeklemmte Kabel, überdrehte Schrauben und andere häufige Montagefehler zu vermeiden.

Flachbandkabel sauber verlegen und Akkuanschluss vollständig einrasten lassen

Überprüfen Sie zwei Punkte: Der Flachbandkabelweg hat ausreichend Platz, um ein Einklemmen zu vermeiden, und der Akkuanschluss ist vollständig eingerastet, um Stromprobleme zu verhindern. Ein eingeklemmtes Flachbandkabel kann das ordnungsgemäße Einrasten des Anschlusses blockieren, während ein loser Akkuanschluss zu Stromausfall oder Startfehlern führen kann. Die folgenden Hinweise helfen, beide Punkte vor dem endgültigen Zusammenbau zu bestätigen.

• Das Flachbandkabel liegt flach in seiner Führung ohne sichtbare Falten oder Knicke: zeigt ausreichenden Abstand an und hilft, das Einklemmrisiko zu vermeiden.
• Der Anschluss rastet hörbar ein, wenn er heruntergedrückt wird: zeigt an, dass der Riegel vollständig eingerastet ist.
• Die Oberseite des Anschlusses sitzt bündig mit der Platinenoberfläche: zeigt an, dass er korrekt eingesteckt ist.
• Zwischen Stecker und Buchse ist kein Spalt sichtbar: zeigt vollständigen Kontakt an.

Schrauben bis zum festen Sitz anziehen und Überdrehen oder zu starkes Anziehen vermeiden

Ein fester Sitz bedeutet, dass die Schraube gerade fest genug angezogen ist, um das Gehäuse sicher zu halten.

Diese Prüfungen helfen, Ausleiern und Rahmenbelastung zu vermeiden:

• Setzen Sie die Schraube gerade im Loch an, drehen Sie sie rückwärts, bis Sie ein Klicken spüren, dann vorwärts eindrehen, um Überdrehen zu vermeiden.
• Überprüfen Sie, ob die Schraubendreherspitze fest im Schraubenkopf sitzt, um das Risiko von Ausnocken und einem abgerundeten Schraubenkopf zu verringern.
• Ziehen Sie nur an, bis die Schraube nicht mehr leichtgängig dreht. Wenn der Widerstand plötzlich zunimmt, stoppen Sie und drehen Sie zurück, um ein zu starkes Anziehen des Gehäuses zu vermeiden.
• Wenn sich die Schraube fest anfühlt, das Gehäuse aber noch beweglich ist, lösen Sie sie und beginnen Sie das Gewinde erneut, um die Ausrichtung vor dem endgültigen Festziehen zu bestätigen.

Schnelle Funktionsprüfungen nach dem Zusammenbau vor der Kalibrierung und dem vollständigen Test

Schnelle Funktionsprüfungen bestätigen, dass der Controller eingeschaltet wird und Eingaben registriert, bevor die Kalibrierung erfolgt; ein Fehler deutet meist auf einen losen Anschluss oder ein nicht richtig sitzendes Flachbandkabel hin. Die folgende Checkliste überprüft die Stromversorgung, Stick-Bewegung und Tastenreaktion und erklärt, worauf jeder Fehler hindeutet.

• Einschalten – drücken Sie die Sync-Taste oder stecken Sie den Controller ein; wenn keine LED oder Verbindung erscheint, ist möglicherweise der Akkuanschluss lose.
• Anzeigeverhalten – nach dem Koppeln deutet eine blinkende oder fehlende Spieler-LED auf ein Problem mit dem Akku oder dem Sitz des Haupt-Flachbandkabels hin.
• Stick-Bewegung – bewegen Sie den Stick in alle Richtungen und drücken Sie ihn herunter; fehlende Reaktion oder unregelmäßige Bewegung deutet auf ein falsch ausgerichtetes Stick-Flachbandkabel oder einen nicht vollständig eingesteckten Anschluss hin.
• Tastenreaktion – drücken Sie jede Gesichtstaste, Schultertaste und SL/SR; eine fehlende Eingabe deutet meist darauf hin, dass das entsprechende Flachbandkabel nicht richtig eingerastet ist.
• Home-Taste Home-Taste – wenn die Home-Taste den Controller nicht aufweckt oder das Menü nicht öffnet, ist das Flachbandkabel möglicherweise gefaltet oder liegt nicht flach an.
• Bewegungssteuerung – neigen Sie den Controller; wenn das Gyroskop nicht reagiert oder einfriert, könnte das IMU-Flachbandkabel lose oder beschädigt sein.
• Screenshot-/Capture-Taste – testen Sie den Tastendruck; ein Fehler hängt oft mit demselben Flachbandkabel wie die Home-Taste oder einem gemeinsamen Riegelpunkt zusammen.
• Sync-Taste – drücken Sie sie beim Koppeln; wenn kein Kopplungsmodus startet, hat das Flachbandkabel der Sync-Taste möglicherweise keinen Kontakt.

Fehler bei diesen Prüfungen gehen meist auf einen losen Akkuanschluss, ein nicht vollständig eingestecktes Flachbandkabel oder einen nicht eingerasteten Riegel zurück. Überprüfen Sie die vorherigen Schritte des Zusammenbaus erneut, anstatt sofort zur Kalibrierung überzugehen. Eine detaillierte Kalibrierung und Test nach der Reparatur finden Sie in der verlinkten Anleitung.

Wenn der Controller zusammengebaut aussieht, aber die Eingaben falsch sind – zum Beispiel Drift ohne Berührung –, behebt eine schnelle erneute Überprüfung das Problem meist. Öffnen Sie das Gehäuse und stellen Sie sicher, dass das Flachbandkabel des Stick-Moduls flach im Anschluss sitzt und der Riegel vollständig heruntergedrückt ist.

Hier findest du Produktbeispiele, die den Vergleich erleichtern können. Prüfe vor dem Kauf immer die Kompatibilitätskriterien, die wichtigsten Eigenschaften und die Produktdetails.

Wie lange eine erste Joy-Con-Drift-Reparatur normalerweise dauert und warum die Zeit variiert

Eine erste Joy-Con-Drift-Reparatur dauert in der Regel zwischen 30 Minuten und zwei Stunden, aber dieser Zeitraum variiert stark je nach Erfahrung und Zustand des Controllers.

Zwei Schritte nehmen den meisten Zeit in Anspruch: das Entfernen festsitzender Schrauben, die abgerundet oder fest sein können, und das vorsichtige Lösen der kleinen Flachbandanschlüsse.

Wenn Sie mit dem inneren Aufbau nicht vertraut sind, kann das Überprüfen jedes Schrittes die Arbeit verlängern. Mehrere Faktoren erklären, warum die Reparaturzeit bei ersten Versuchen variiert:

• Erfahrungsgrad – Erstbenutzer arbeiten langsamer, während sie die Demontagereihenfolge erlernen, was im Vergleich zu erfahrenen Reparateuren deutlich mehr Zeit in Anspruch nimmt.
• Schraubenzustand – festsitzende oder teilweise abgerundete Schrauben erfordern besondere Sorgfalt, was den Prozess verlangsamt.
• Handhabung der Anschlüsse – Flachbandkabel sind empfindlich; Anfänger nehmen sich oft mehr Zeit, um Einreißen oder Fehlausrichtung zu vermeiden.
• Erneutes Öffnen zum Nachstecken eines Anschlusses – wenn ein Flachbandkabel nicht vollständig eingesteckt ist, muss möglicherweise erneut demontiert werden, was die Gesamtzeit erhöht.
• Tempo des Zusammenbaus – das erneutes Anschließen von Kabeln und korrektes Ausrichten des Gehäuses erfordert Geduld, besonders beim ersten Versuch.
• Arbeitsplatz und Werkzeuge – schlechte Beleuchtung, falsche Schraubendreher oder ein unaufgeräumter Bereich können zu Fummelei führen und Zeit kosten.

Stoppunkte und Überprüfungshandlungen, wenn sich während der Reparatur etwas falsch anfühlt

Ein Stoppunkt ist erreicht, wenn das gewaltsame Weiterführen eines Teils Schäden riskiert. Bei unerwartetem Widerstand halten Sie an und überprüfen Sie erneut.

Eine vollständige Anleitung zum Zusammenbau finden Sie im Hub zum Joy-Con-Drift-Reparaturset.

Die folgende Checkliste hilft Ihnen zu entscheiden, wann Sie anhalten und mit den oben beschriebenen Stoppunkten und Überprüfungshandlungen überprüfen sollten. Jeder Eintrag nennt das Symptom, die wahrscheinliche Ursache, die sichere Überprüfungshandlung und die Stoppbedingung.

• Widerstand beim Einrasten eines Clips — Wahrscheinliche Ursache: Clip- oder Nahtausrichtung ist falsch. Überprüfung: Teil entfernen und prüfen, ob der Clip mit seiner Aufnahme ausgerichtet ist; auf Schmutz prüfen. Stoppbedingung: Wenn der Widerstand nach der Neuausrichtung bestehen bleibt, nicht erzwingen; den Schritt rückgängig machen.
• Keine Stromversorgung nach dem Zusammenbau — Wahrscheinliche Ursache: Akkuanschluss ist nicht vollständig eingerastet. Überprüfung: Akkukabel trennen und wieder anschließen, bis es einrastet. Stoppbedingung: Wenn immer noch kein Strom fließt, nicht erzwingen; Anschluss auf Schäden prüfen und korrekten Sitz sicherstellen.
• Keine Eingabe vom Joystick — Wahrscheinliche Ursache: Flachbandkabelriegel ist nicht vollständig eingerastet. Überprüfung: Riegel öffnen, Flachbandkabel neu einstecken und Riegel fest schließen. Stoppbedingung: Wenn die Eingabe ausbleibt, nicht erzwingen; Flachbandkabel auf Unversehrtheit und Riegelsitz prüfen.
• Gehäusehälften schließen nicht bündig — Wahrscheinliche Ursache: Ein internes Flachbandkabel oder Kabel ist zwischen den Hälften eingeklemmt. Überprüfung: Hälften vorsichtig trennen und sicherstellen, dass alle Kabel in ihren Führungen verlaufen. Stoppbedingung: Wenn die Hälften immer noch nicht schließen, nicht erzwingen; die eingeklemmte Komponente identifizieren.

Ein häufiger Fehler bei allen Symptomen ist die Annahme, dass mehr Kraft das Problem behebt. Die sichere Überprüfung besteht darin, den letzten Schritt rückgängig zu machen und die Ausrichtung zu überprüfen.
