Erros com kit para drift do Joy-Con: como parafusos espanados, desalinhamento e conectores soltos acontecem

Erros com kit para drift do Joy-Con são os padrões de falha que ocorrem quando uma tentativa de reparo dá errado durante a desmontagem ou remontagem, e não devido ao drift em si. Esses erros envolvem três modos de falha interconectados:

• um parafuso espanado geralmente causado por encaixe inadequado da ponta ou torque excessivo
• um cabo flat que pode perder continuidade se a trava do conector não estiver totalmente encaixada
• desalinhamento mecânico que geralmente resulta de fechamento irregular da carcaça ou de um cabo flexível pinçado

Um Joy-Con que estava funcional antes do reparo pode desenvolver novos problemas após a remontagem, como resposta intermitente ou encaixe frouxo. Esta página aborda padrões de erro em vez de etapas completas de reparo, permitindo identificar qual erro de manuseio provavelmente levou a um novo sintoma sem refazer todo o fluxo de substituição do joystick.

Os resultados dependem do estado do parafuso, da fragilidade da trava e de pequenas variações de modelo, então a mesma ação pode produzir resultados diferentes entre unidades. Para uma visão geral mais ampla dos fluxos de reparo além dos padrões de erro, consulte o hub do kit de reparo do drift do Joy-Con.

O que um erro com kit de reparo altera dentro de um Joy-Con

Um erro com kit de reparo é uma escolha de manuseio ou montagem que altera o estado físico de um fixador, conector, cabo ou encaixe dentro de um Joy-Con. Pode espanar uma cabeça de parafuso, desencaixar uma trava de conector, pinçar um cabo flexível ou deixar uma costura da carcaça desalinhada. Essas quatro categorias — integridade do fixador, continuidade elétrica, alinhamento mecânico e encaixe do fechamento — cobrem os aspectos que um erro pode afetar.

Erro de estado reversível, como um conector solto, geralmente pode ser corrigido com um novo encaixe. Danos físicos, como uma rosca espanada, podem exigir substituição da peça. Como as revisões de modelo variam, a mesma escolha de manuseio pode produzir resultados diferentes entre versões do Joy-Con. Qualquer sintoma que apareça após um reparo deve ser tratado como um sinal de que uma mudança de estado pode ter ocorrido, não como prova de um erro específico.

• Integridade do fixador: Aplicar torque excessivo em uma cabeça de parafuso pode espanar a rosca, dificultando a remoção. Um fixador com rosca cruzada pode não prender a carcaça com firmeza.
• Continuidade elétrica: Encaixar incorretamente a trava de um conector ou passar um cabo flat por uma borda afiada pode romper o contato e causar perda ou intermitência de função.
• Alinhamento mecânico: Forçar o fechamento da carcaça sem alinhar os componentes internos pode pinçar um cabo ou aumentar o atrito em peças móveis, resultando em uma folga na costura.
• Encaixe do fechamento: Desalinhar a tampa traseira pode deixar a trava do trilho desencaixada, fazendo com que o Joy-Con deslize para fora do console sem pressionar o botão de liberação.

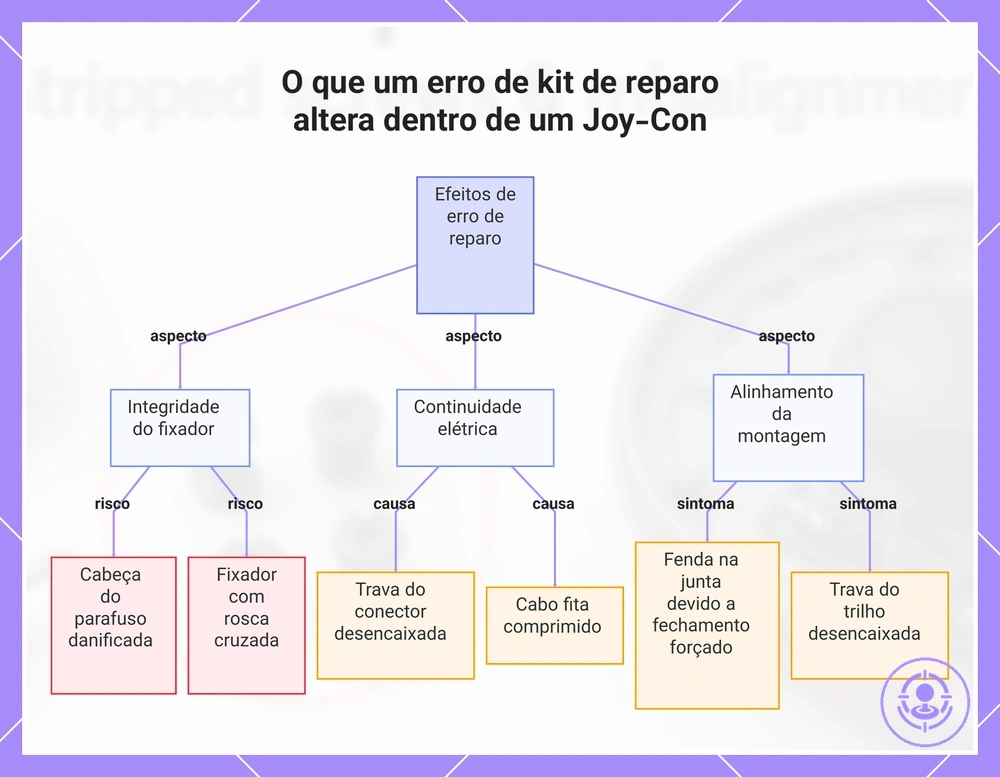

Este gráfico mostra as principais categorias de mudanças de estado físico que um erro de reparo pode causar dentro de um Joy-Con, incluindo problemas de fixação, elétricos e de montagem.

Erros que bloqueiam o resultado do reparo vs erros que danificam fisicamente as peças

Erros de reparo que bloqueiam o resultado são reversíveis, enquanto erros que danificam fisicamente as peças são tipicamente irreversíveis. Os critérios classificam os erros por reversibilidade e risco de escalonamento, orientando se deve-se tentar a recuperação revisando o reparo ou parar e substituir um componente danificado.

Tipo de resultado	Estado típico do erro	Ação inicial mais segura	Risco de escalonamento
Reversível (bloqueia o resultado do reparo)	Remontagem incorreta ou conexão solta que pode impedir o funcionamento sem danificar a peça.	Reencaixe o componente e verifique novamente o alinhamento e o encaixe.	Baixo risco; o reparo pode prosseguir assim que o erro for corrigido.
Irreversível (danifica fisicamente as peças)	Aperto excessivo que pode causar um componente rasgado ou rachado.	Pare a montagem imediatamente e substitua a peça danificada.	Alto risco; tentativas repetidas geralmente pioram o dano.

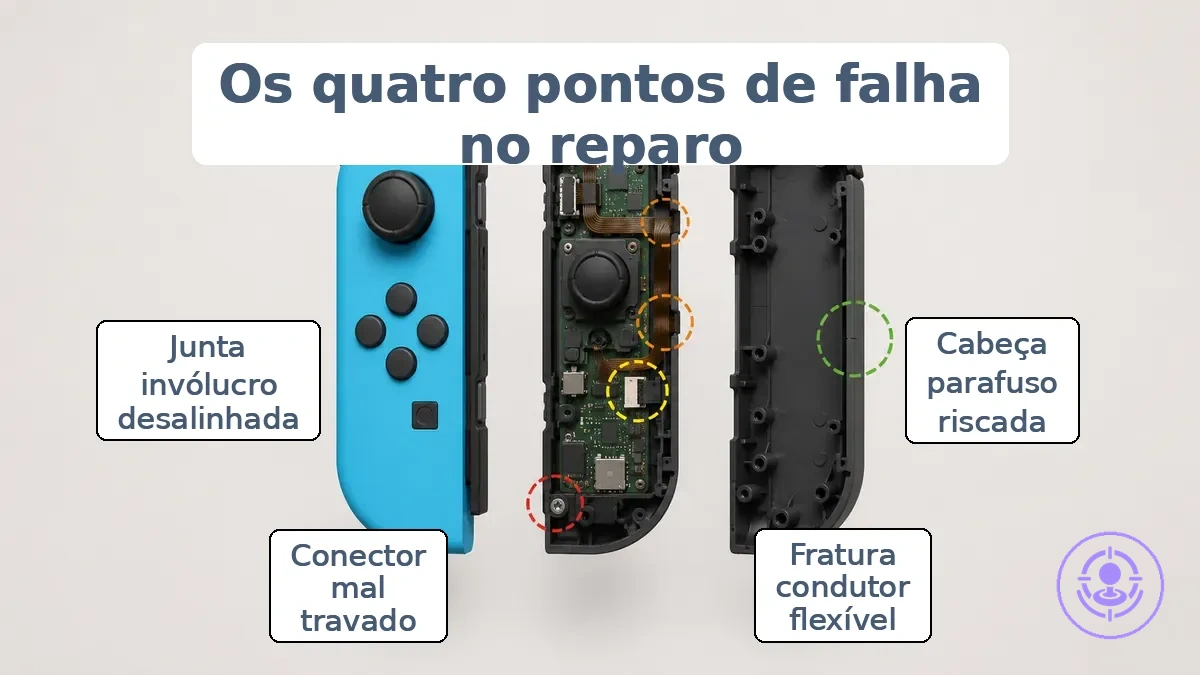

Os pontos de contato mais suscetíveis a falhas: cabeças de parafusos, cabos flat, travas de conectores e encaixe da carcaça

Os pontos de contato mais suscetíveis a falhas — cabeças de parafusos, cabos flat, travas de conectores e encaixe da carcaça — cada um possui um atributo frágil que pode falhar quando manuseado incorretamente. Estes são os pontos de contato que você manuseia diretamente. O diagrama indica onde esses pontos de contato suscetíveis a falhas aparecem: locais das cabeças dos parafusos, caminhos dos cabos flat, zonas das travas dos conectores e a linha do encaixe da carcaça.

• Cabeça do parafuso: Um encaixe inadequado da ponta geralmente causa deslizamento, o que pode espanar a cabeça. O espanamento frequentemente dificulta a remoção.
• Cabo flat: Dobras acentuadas ou pinçamentos podem fraturar os condutores flexíveis. Uma conexão intermitente é uma consequência comum.
• Trava do conector: A falha ao travar completamente a trava pode deixar o cabo parcialmente encaixado. Perda de função ou contato frouxo geralmente ocorre em seguida.
• Encaixe da carcaça: Costuras da caixa desalinhadas criam resistência durante o fechamento. Uma folga visível ou carcaça empenada é o resultado típico.

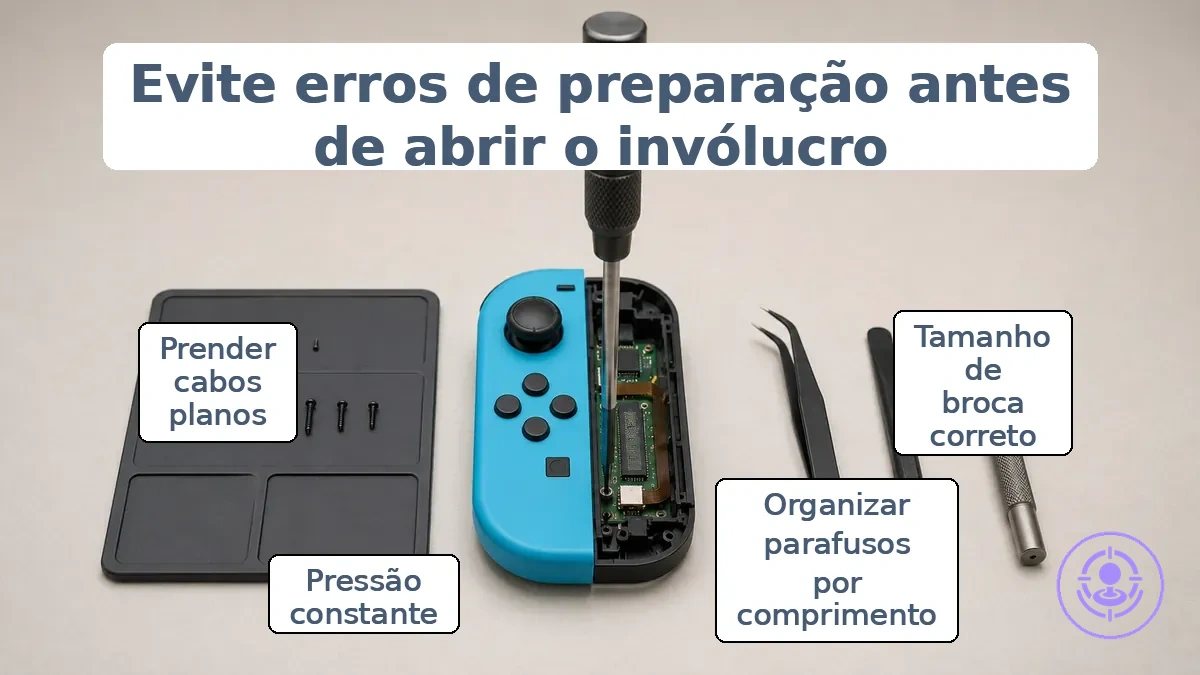

Erros de preparação que causam danos evitáveis antes de abrir a carcaça

Preparação e controle inadequados causam a maioria dos danos evitáveis durante o reparo, não o trabalho eletrônico complexo. Apressar a desmontagem sem verificar o encaixe da ponta, a estabilidade da superfície de trabalho ou a ordem dos parafusos geralmente leva a roscas espanadas, cabos pinçados ou peças perdidas. Controle supera força.

Uma lista de preparo para evitar erros previne os erros de preparação que causam roscas espanadas, cabos pinçados e desalinhamento. Comece verificando se o perfil da sua ponta corresponde ao tamanho da cabeça do parafuso para um encaixe completo.

• Use o tamanho e perfil de ponta corretos para evitar cabeças de parafuso espanadas.
• Organize os parafusos por posição e comprimento para evitar trocas que causem desalinhamento.
• Trabalhe com iluminação adequada e em uma superfície estável para reduzir a chance de deslizamento.
• Segure a chave reta e aplique pressão constante para evitar deslizamento e danos na borda.
• Mantenha um tapete magnético ou recipiente etiquetado por perto para evitar perder peças pequenas.
• Evite força excessiva quando o parafuso resistir e verifique se há rosqueamento cruzado para evitar danos à rosca.
• Prenda cabos flat soltos antes de girar a placa para evitar rasgos.

Erros de encaixe da ponta no parafuso que levam ao espanamento instantâneo

O espanamento geralmente começa quando o perfil ou tamanho da chave não corresponde à cabeça do parafuso, ou quando a ponta não atinge o engate completo. O uso adequado de chaves e manuseio de parafusos é necessário para evitar as incompatibilidades desta lista. As incompatibilidades mostram como esses erros de encaixe espanam as cabeças dos parafusos.

• Perfil de chave errado (ex.: chave Phillips em um parafuso Pozidriv) → a ponta fica frouxa e desliza sob torque → ocorre deslizamento porque os flancos cônicos perdem contato com as paredes paralelas de acionamento.
• Tamanho de ponta incorreto (ex.: ponta #1 em um recesso #2) → oscilação e contato ruim → arredondamento das bordas do recesso conforme a força se concentra em uma área pequena.
• Ponta da chave desgastada ou arredondada → contato superficial reduzido → necessidade de maior pressão para baixo para evitar deslizamento, o que acelera o deslizamento e o arredondamento.
• Engate parcial (ponta não totalmente assentada) → a ponta repousa nas pontas do recesso em vez dos flancos → deslizamento e deformação do furo de acionamento.

Erros de controle de parafusos: misturar comprimentos, perder peças e torque excessivo na remontagem

Parafusos misturados, peças perdidas e torque excessivo geralmente causam folgas no fechamento, problemas de pressão e desalinhamento após a remontagem. Use esta lista de verificação para evitar trocas e desalinhamento mantendo atenção à identificação, consistência de posicionamento e disciplina de torque.

• Antes da desmontagem, identifique cada grupo de parafusos pelo comprimento do parafuso e posição do parafuso para evitar troca de comprimento durante a remontagem.
• Separe as peças por função para que um posicionamento incorreto no furo não crie um espaçador ou folga sob a carcaça.
• Verifique se cada parafuso assenta completamente sem resistência; se travar, pare e verifique se o comprimento do parafuso e o furo correspondem.
• Evite apertar demais em suportes de plástico, pois força excessiva pode rachar o suporte ou causar danos à rosca que impeçam o fechamento seguro.
• Use uma sequência de aperto consistente e pare assim que o parafuso estiver firme para reduzir o risco de aperto excessivo.

Erros de manuseio que causam dobras, vincos ou enroscos em cabos flat

Cabos flat geralmente falham devido a dobras, enroscos ou contato com bordas afiadas durante o manuseio. Os movimentos listados abaixo podem causar dobras, vincos ou enroscos que danificam o cabo.

• Dobrar o cabo flat além do raio de curvatura recomendado pode criar um vinco e causar entrada intermitente ou ausente.
• Puxar o cabo flat contra uma borda afiada pode pinçar os condutores e aumentar o risco de rasgo.
• Enroscar o cabo flat durante a montagem pode induzir estresse localizado e dano interno.
• Dobrar o cabo flat de forma acentuada em um único ponto vincula as trilhas, que podem quebrar com o tempo.
• Pinçar o cabo flat entre partes da carcaça ou sob parafusos pode romper as conexões e causar falha intermitente ou completa.

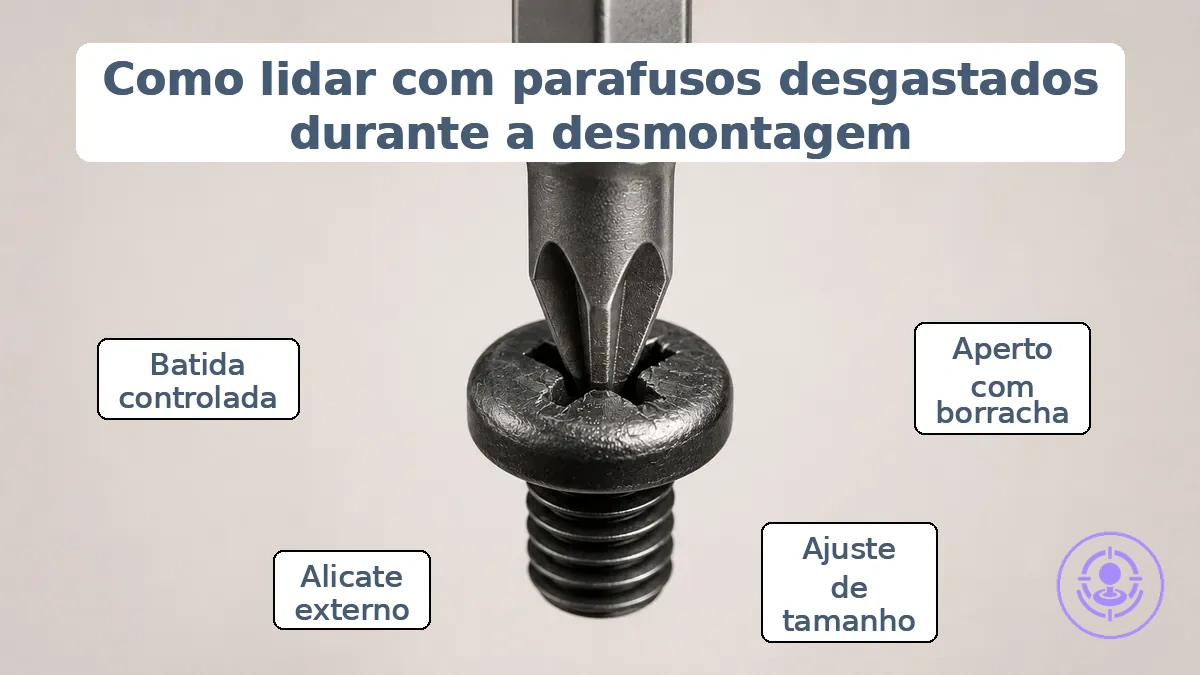

Parafusos espanados e travados durante a desmontagem

O deslizamento repetido de um parafuso espanado ou travado aumenta o risco de danos, portanto, aumente gradualmente e use uma regra de parada. O uso adequado de chaves e manuseio de parafusos pode ajudar a evitar o espanamento inicial, mas parafusos já espanados exigem uma abordagem diferente. Quando o deslizamento se repete, pare e reavalie.

Parafusos espanados ou travados geralmente desenvolvem arredondamento inicial fácil de ignorar. A imagem anotada destaca sinais iniciais de espanamento e o encaixe correto da ponta da chave para ajudar a evitar deslizamento.

As etapas abaixo começam com recuperação de baixo risco e aumentam somente após um sinal claro de parada ser acionado.

1. Recuperação com elástico. Coloque um elástico largo sobre a cabeça do parafuso espanado, insira a ponta da chave e aplique pressão firme para baixo enquanto gira lentamente. Evite inclinar a chave, o que piora o deslizamento. Sinal de parada: Se a chave ainda deslizar sem qualquer rotação, pare e vá para a próxima etapa.
2. Ajuste de tamanho e encaixe da ponta. Mude para uma ponta de chave ligeiramente maior ou um formato de acionamento diferente, como uma ponta Torx, para engatar metal não danificado dentro da cabeça. Evite usar uma ponta desgastada ou subdimensionada. Sinal de parada: Se a nova ponta ainda deslizar, não force.
3. Aderência externa com alicate. Se a cabeça do parafuso estiver acessível acima da superfície, segure-a com um alicate de bico fino ou de trava e gire lentamente. Evite apertar com tanta força que a cabeça se deforme. Sinal de parada: Se a cabeça começar a deformar ou o alicate deslizar, pare.
4. Batidas laterais controladas. Dê leves batidas na cabeça do parafuso com um martelo pequeno para quebrar o atrito da rosca ou corrosão, depois tente novamente o método do elástico ou do alicate. Evite golpes fortes que possam danificar a carcaça. Sinal de parada: Se o parafuso não sair do lugar após as batidas, não continue.

Os primeiros sinais de que uma cabeça de parafuso está prestes a espanar

Os primeiros sinais de que uma cabeça de parafuso está prestes a espanar são uma chave que desliza ou oscila, uma sensação de atrito e bordas brilhantes ou deformação no recesso. Ao perceber esses indícios, pare e realinhe antes que a cabeça se arredonde completamente.

• A chave desliza ou oscila durante a rotação em vez de manter um encaixe firme — pare e realinhe.
• Você sente uma sensação de atrito ou salto ao aplicar torque — pare e reavalie.
• Bordas brilhantes aparecem ao redor do recesso de acionamento, geralmente onde a ponta entra em contato com o metal — pare e reavalie.
• O arredondamento dos cantos do recesso se torna visível nos pontos de contato — pare e reavalie.
• A chave não assenta mais completamente, exigindo força extra para baixo para manter o engate — pare e realinhe.
• As bordas parecem achatadas ou o recesso parece danificado — pare e reavalie.

Causas comuns de espanamento: ângulo de pressão, perfil de chave errado e comportamento de deslizamento

O deslizamento é um efeito mecânico causado pela incompatibilidade e desalinhamento entre a ponta da chave e o recesso do parafuso — em resumo, um problema de encaixe e ângulo.

O ângulo de pressão, o perfil da chave e o alinhamento afetam a transferência de força. Esses mapeamentos de causa para ajuste vinculam causas comuns de espanamento a ajustes mais seguros.

• Perfil de chave errado: Usar uma ponta que não corresponde ao formato do recesso do parafuso reduz o engate e aumenta o deslizamento. Ajuste mais seguro: Selecione o tipo e tamanho de ponta corretos antes de apertar.
• Ângulo de pressão incorreto: Inclinar a chave em relação ao eixo do parafuso altera o vetor de força, empurrando a ponta para fora. Ajuste mais seguro: Mantenha a chave alinhada com o eixo do parafuso e aplique pressão firme e reta.
• Ponta desgastada ou arredondada: Uma ponta cega ou deformada não consegue engatar completamente, aumentando a probabilidade de deslizamento. Ajuste mais seguro: Substitua pontas desgastadas por pontas nítidas e compatíveis que se assentem firmemente no recesso.
• Engate desalinhado: Iniciar a chave fora do centro ou em um ângulo impede o contato total da superfície. Ajuste mais seguro: Certifique-se de que a ponta esteja centralizada e totalmente assentada antes de aplicar torque.

Esses ajustes podem reduzir o risco de deslizamento e espanamento, mas podem não funcionar em parafusos já danificados ou apertados em excesso, onde cuidado adicional ou métodos alternativos de extração são necessários.

Tentativas controladas de recuperação antes de escalar para extração

Uma tentativa segura e controlada de recuperação restaura a aderência da cabeça do parafuso sem aumentar o dano à cabeça. Antes de extrair, tentativas de baixo risco usando alinhamento firme e tração podem ter sucesso se a cabeça do parafuso não estiver completamente espanada. Este fluxo do reparo passo a passo começa com a tentativa de menor risco e avança para técnicas mais invasivas, cada uma com um sinal de parada claro.

1. Encaixe uma ponta que faça contato sólido sem oscilar, aplique pressão firme para baixo e gire lentamente mantendo o alinhamento. Se a ponta deslizar, trate isso como um sinal de parada e não force.
2. Coloque uma camada de aderência (como um elástico) entre a ponta e a cabeça do parafuso para aumentar a tração. Reencaixe a ponta e tente girar com deslizamento reduzido; se a ponta engatar, continue; caso contrário, pare.
3. Aplique óleo penetrante na cabeça do parafuso, aguarde brevemente e tente novamente com pressão firme. Se o parafuso não se mover ou a cabeça deformar ainda mais, pare e considere a extração.

Quando um extrator de micro parafusos ajuda e quando aumenta o risco

Usar um extrator de micro parafusos é uma opção de último recurso somente quando o engate centrado com a cabeça do parafuso ainda é possível. A perfuração descentralizada aumenta o risco de danos colaterais, especialmente a suportes de plástico ou roscas. Esta lista de verificação separa as condições em que a extração ajuda daquelas em que aumenta o risco.

• Use quando: A cabeça do parafuso fornece uma superfície de centralização e você consegue manter um alinhamento reto e centrado perpendicular ao eixo do parafuso durante a perfuração.
• Use quando: O material ao redor é metal ou robusto e geralmente suporta torque sem fraturar.
• Use quando: A perfuração controlada em baixa velocidade e a extração reversa são viáveis sem impacto.
• Use quando: O risco de danos colaterais a componentes adjacentes é baixo porque o parafuso está isolado.

• Evite quando: A cabeça do parafuso estiver completamente espanada, quebrada rente ou ausente, sem deixar guia de centralização.
• Evite quando: O alinhamento centrado não puder ser confirmado visualmente após o furo piloto inicial.
• Evite quando: O parafuso estiver em um suporte de plástico ou carcaça fina que possa rachar sob o torque do extrator.
• Evite quando: A perfuração descentralizada for provável devido a acesso difícil, visibilidade limitada ou peça de trabalho instável.
• Evite quando: O alinhamento não puder ser mantido durante a perfuração – pare e considere métodos alternativos para evitar danos adicionais.

Erros de conector solto e encaixe de cabo flat que causam funções ausentes

Funções ausentes após a remontagem do Joy-Con geralmente resultam de uma trava de conector solta ou de um cabo flat não totalmente encaixado. Um cabo flat parcialmente encaixado geralmente causa comportamento intermitente ou simula uma falha de componente. Verifique o encaixe do cabo flat primeiro antes de supor um dano mais profundo; se o reencaixe não restaurar a função, a solução de problemas após o reparo pode ser necessária.

O encaixe parcial é enganoso: o conector pode parecer totalmente encaixado enquanto o cabo flat só toca de forma intermitente. Verifique cada cabo flat e trava de conector em sequência, começando pelos pontos de falha mais comuns. Esta lista de verificação diagnóstica mapeia sintomas para erros comuns de conector solto e encaixe de cabo flat e fornece uma verificação reversível segura para cada um.

• Função ausente de um único botão ou gatilho: a causa provável é o cabo flat daquele botão não totalmente encaixado ou a trava do conector parcialmente aberta. Verifique: Abra a trava, reencaixe o cabo flat até que pare, então trave a trava completamente.
• Entrada intermitente do analógico: a causa provável é contato parcial de um cabo flat solto ou uma trava que não foi travada com clique. Verifique: Remova o cabo flat, inspecione contatos tortos, reencaixe firmemente e certifique-se de que a trava esteja travada.
• Nenhuma resposta de todo o lado do controle: a causa provável é um cabo flat principal não encaixado no conector da placa-mãe ou a trava não engatada. Verifique: Confirme se o cabo flat está inserido reto e se a trava está pressionada até ouvir um clique.
• Comportamento errático ou entradas fantasmas: a causa provável é uma conexão parcial de um cabo flat ligeiramente descentralizado ou a trava não totalmente fixada. Verifique: Reencaixe o cabo flat, certificando-se de que está centralizado e a trava travada em ambos os lados.
• LED ou vibração não funcionando: a causa provável é o cabo flat daquele subconjunto não totalmente inserido ou a trava não travada. Verifique: Abra o conector, empurre o cabo flat até que pare, então feche a trava completamente.
• Múltiplas funções ausentes juntas: a causa provável é o cabo flat principal que conecta a placa filha à placa-mãe não encaixado corretamente. Verifique: Remova o cabo flat com cuidado, inspecione danos, reencaixe e trave a trava em ambas as extremidades.
• Função intermitente que melhora ao pressionar a parte traseira do controle: a causa provável é um cabo flat parcialmente encaixado que faz melhor contato sob pressão. Verifique: Abra o conector, reencaixe o cabo flat completamente e certifique-se de que a trava esteja travada.

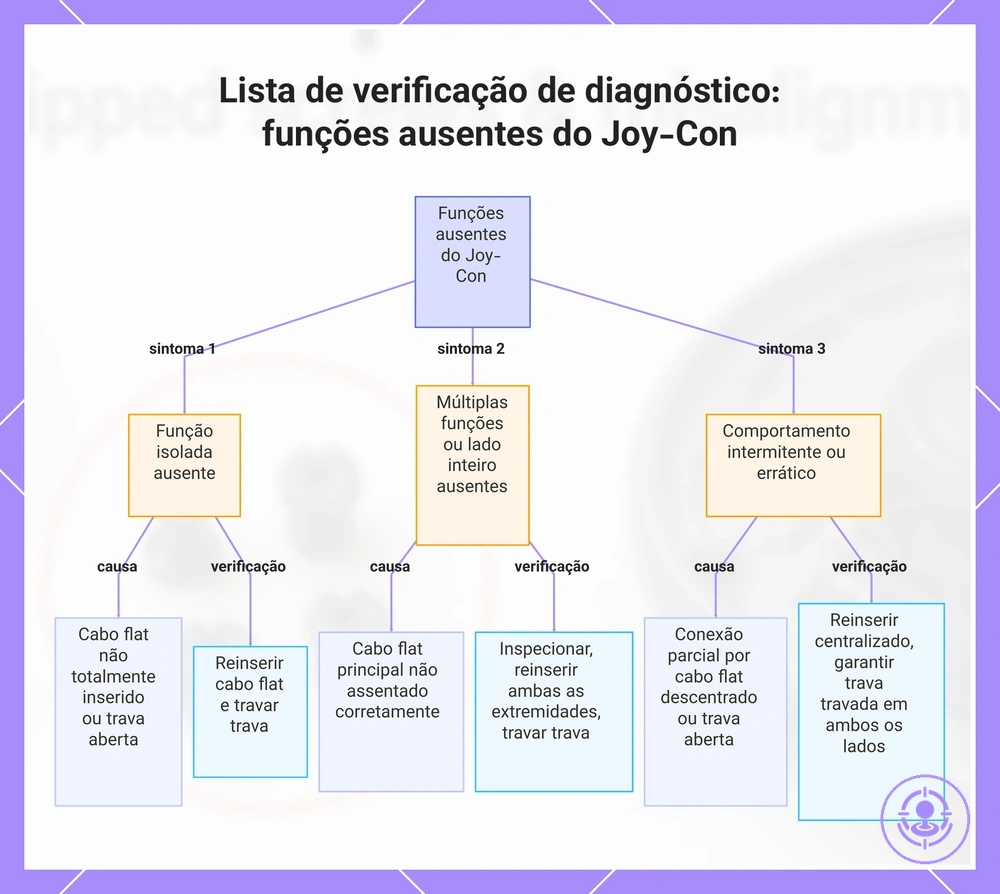

Este gráfico mapeia erros comuns de encaixe de cabos flat para sintomas e fornece verificações reversíveis para cada um.

Erros de trava de conector: não totalmente travada, inserção desalinhada e danos à trava

Uma trava de conector deve estar totalmente travada e devidamente alinhada para uma continuidade elétrica confiável. Os seguintes erros de trava de conector mapeiam erros de manuseio aos seus riscos:

• Não totalmente travada: o engate parcial pode permitir o retrocesso do terminal sob vibração, causando perda intermitente de sinal.
• Inserção desalinhada: forçar o conector em um ângulo pode entortar pinos ou danificar o alojamento da trava, levando a contato não confiável.
• Danos à trava: uma trava rachada ou quebrada não consegue fixar a conexão de forma confiável, tornando mais provável a desconexão acidental e a continuidade intermitente.
• Travamento parcial: quando a trava emite um clique, mas não está totalmente assentada, o micromovimento na interface de contato pode aumentar a resistência e causar falhas intermitentes.
• Aperto excessivo ou alavancagem: aplicar força excessiva na aba da trava pode deformar o mecanismo de travamento, reduzindo sua capacidade de segurar o conector com segurança.

Erros de roteamento de cabo flat que comprimem cabos durante o fechamento

O roteamento do cabo flat pode comprimir cabos durante o fechamento quando o cabo cruza bordas afiadas, passa perto de suportes de parafusos ou atravessa áreas com peças móveis. Esses erros podem prender o cabo entre superfícies, criando resistência que impede o fechamento ou danifica o cabo flat.

Antes de fechar a montagem, use estas verificações de folga para identificar erros de roteamento que comprimem:

• Verifique se o caminho do cabo flat está livre de bordas afiadas da carcaça que possam prender ou cortar o cabo durante o fechamento.
• Confirme que nenhum cabo está preso sob ou ao redor dos suportes de parafusos, pois um cabo preso pode criar uma folga no fechamento.
• Certifique-se de que o cabo não passe por linhas de dobradiças ou outras peças móveis que possam comprimi-lo quando a montagem for fechada.
• Confirme que há folga suficiente ao longo do caminho de roteamento para evitar tensão que puxe o cabo contra uma borda.
• Teste a conexão intermitente pressionando levemente o cabo após o fechamento; a compressão na borda geralmente causa sinais intermitentes que podem ser resolvidos com o reencaixe.
• Se sentir resistência ao fechar a montagem, pare e inspecione o caminho em busca de qualquer ponto onde o cabo esteja preso.

Sintomas pós-remontagem que geralmente indicam uma conexão solta

Após a remontagem, grupos de sintomas que geralmente indicam uma conexão solta incluem comportamento elétrico intermitente, dificuldades de partida e calor ou danos visíveis — geralmente devido a contato deficiente em terminais ou pontos de aterramento.

A tabela mapeia cada grupo de sintomas para uma primeira verificação segura, e as etapas adicionais são abordadas na solução de problemas após o reparo.

Grupo de sintomas	Área de conexão provável	Verificação segura	O que geralmente significa
Luzes intermitentes ou dispositivos desligando	Terminais da bateria, pinos do conector ou pontos de aterramento	Mexa suavemente o conector suspeito enquanto o sistema está ativo e observe se o sintoma oscila.	Uma interrupção temporária no contato geralmente indica um terminal solto ou pino corroído que pode precisar de limpeza ou reencaixe.
O motor gira, mas não pega, ou giro lento	Cabos da bateria, cinta de aterramento principal ou conectores do circuito de partida	Inspecione as extremidades dos cabos quanto a aperto e corrosão; limpe e reencaixe se necessário. Não force nem aperte demais.	Alta resistência em um cabo de bateria solto pode reduzir a corrente para o motor de partida. Se houver corrosão ou dano visível, substitua o terminal em vez de reutilizá-lo.
Cheiro de queimado ou plástico derretido próximo aos conectores	Conectores de corrente elétrica, caixa de fusíveis ou junções de alta corrente	Toque o alojamento do conector com cuidado. Se estiver quente, pare a operação imediatamente e não reinicie até que a conexão seja inspecionada.	A formação de arco elétrico devido a uma conexão solta gera calor que pode derreter o plástico e causar danos visíveis. Esta é uma condição de parada que exige a substituição do conector ou terminal.

Erros de desalinhamento que impedem o fechamento ou criam novos pontos de tensão

Quando a carcaça não fecha, a resistência ao fechamento geralmente sinaliza um componente mal encaixado ou cabo preso, não a necessidade de mais força.

O desalinhamento durante a remontagem pode criar pontos de compressão que tensionam cabos e componentes, levando a novos sintomas como função intermitente ou uma folga visível ao longo da costura da carcaça. Antes de apertar os parafusos, uma verificação diagnóstica rápida pode ajudar a evitar danos secundários.

Cada sinal de resistência corresponde a um possível bloqueador e a uma verificação segura:

• Resistência em um canto — Provável cabo preso sob um suporte. Verificação segura: levante a carcaça ligeiramente e procure um cabo flat comprimido.
• Folga uniforme não fecha — Provável ponto de compressão em um cabo flat. Verificação segura: confirme se o cabo está plano em seu canal designado.
• Costura da carcaça parece elástica — Provável desalinhamento de um pino ou suporte de alinhamento. Verificação segura: verifique o alinhamento do pino antes de pressionar.
• Carcaça encaixa, mas abre sozinha — Provável componente não totalmente assentado em seu soquete. Verificação segura: remova a carcaça e verifique a altura do componente.
• Um lado fecha, o outro lado tem folga — Provável desalinhamento da carcaça em relação ao quadro interno. Verificação segura: afrouxe todos os parafusos, alinhe a costura uniformemente e reaperte gradualmente.
• Furo do parafuso não alinha — Provável componente interno deslocado durante a montagem. Verificação segura: realinhe a pilha de componentes antes de aparafusar.
• Resistência após apertar os parafusos — Provável cabo preso ou carcaça desalinhada criada por aperto excessivo. Verificação segura: recue os parafusos e verifique se há cabo comprimido ou pinos desalinhados.
• Carcaça empena ao fechar — Provável cabo mal posicionado criando um volume. Verificação segura: confirme se todos os cabos percorrem os canais moldados sem cruzar suportes de parafusos.

Se a resistência persistir após essas verificações, pare e reinspecione a ordem de montagem e o assentamento dos componentes.

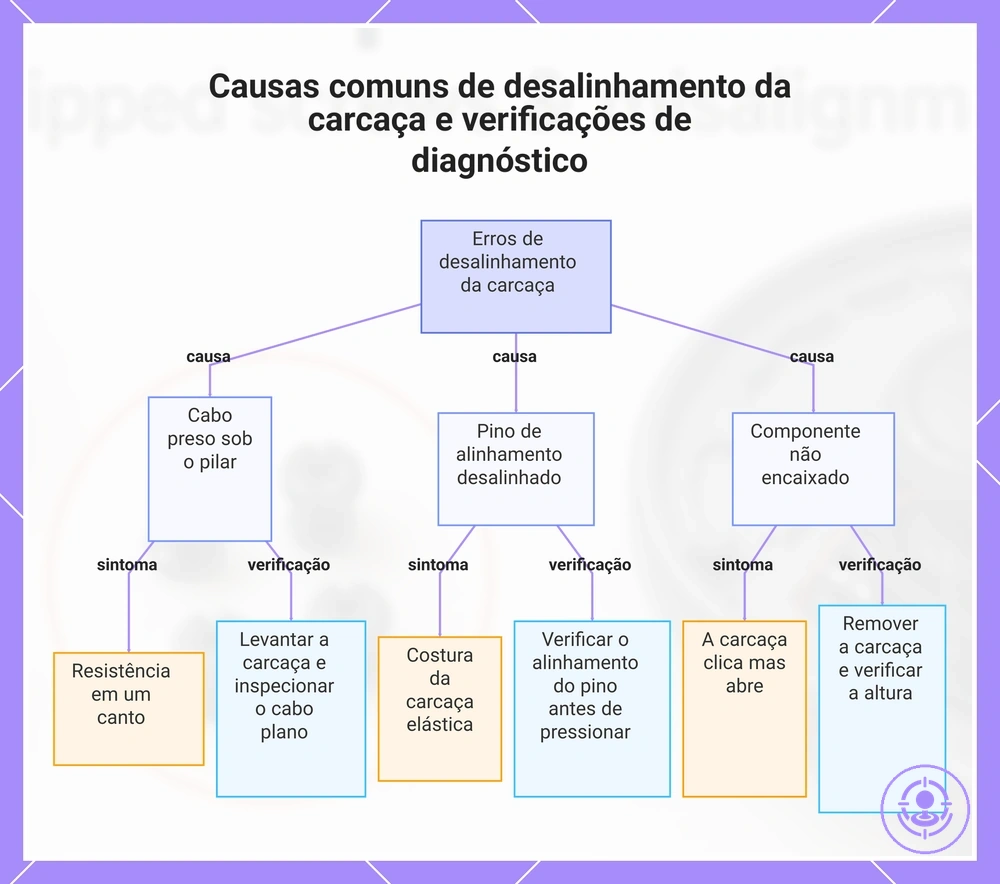

Este gráfico mostra três causas comuns de desalinhamento, seus sintomas e as verificações seguras para evitar danos secundários durante a remontagem.

Erros de assentamento de módulo que impedem o alinhamento da carcaça

Para o assentamento do módulo, cada unidade deve ficar nivelada para que os furos dos parafusos e as bordas da carcaça se alinhem naturalmente. Sinais visíveis de que um erro de assentamento está impedindo o alinhamento da carcaça incluem:

• Uma inclinação na costura onde um módulo fica mais alto que a unidade adjacente.
• Uma folga visível entre módulos que se alarga em direção à borda frontal ou traseira.
• Resistência ao inserir parafusos, sugerindo que os furos podem não estar mais alinhados.
• Um módulo deslocado que não fica alinhado ao quadro ou peça adjacente.
• Pressão irregular na carcaça ao tentar fechá-la, geralmente sentida como um travamento ou obstrução.

Pontos de compressão comuns que causam desalinhamento: cabos, almofadas de espuma e posicionamento da bateria

Pontos de compressão são armadilhas previsíveis que impedem o fechamento completo e podem danificar peças macias. Quando um cabo, almofada de espuma ou bateria fica preso em uma folga da costura durante a remontagem, cria resistência e pode causar uma vedação intermitente ou incompleta.

Os pontos de compressão comuns são organizados por tipo de peça e localização. Cada entrada observa a peça presa, o sintoma de fechamento e a ação segura de reencaixe.

• Cabo preso em uma folga da costura: Um cabo preso em uma folga da costura pode impedir o fechamento completo da carcaça e pode causar função intermitente. Para reencaixar, levante o cabo para fora da folga e redirecione-o ao longo de seu canal designado.
• Almofada de espuma mal assentada: Uma almofada de espuma comprimida ou deslocada de posição pode criar resistência ao fechamento e empurrar a carcaça para fora. Reposicione cuidadosamente a almofada para que fique plana sem sobrepor componentes adjacentes.
• Compressão por posicionamento da bateria: Uma bateria colocada descentralizada pode ficar presa entre as metades da carcaça, causando pressão irregular e uma folga visível na costura. Remova a bateria e reencaixe-a centralizada dentro de seu berço antes de fechar.
• Cabo flat na dobradiça: Um cabo flat preso próximo a um pivô de dobradiça pode ser comprimido ao fechar a carcaça, levando a uma parada brusca ou resistência. Verifique se o cabo está roteado para longe da dobradiça antes do fechamento final.
• Feixe de fios entre componentes: Um feixe de fios preso entre duas peças internas pode criar um volume que impede a carcaça de assentar nivelada. Enfie o feixe em seu encaixe designado e verifique a folga.
• Almofada de espuma no conector: Uma almofada de espuma que sobrepõe um conector pode impedir que o conector assente completamente, o que pode causar problemas funcionais. Apare ou reposicione a almofada para que não interfira com nenhum conector.

Forçar o fechamento da carcaça e os padrões de dano que cria

Forçar o fechamento frequentemente transforma desalinhamento em suportes rachados, cabos flat comprimidos ou assentamento empenado quando a carcaça é fechada sem verificar e corrigir o alinhamento primeiro. Cada padrão de dano abaixo está vinculado à sua causa provável e ao risco de sintoma que pode criar.

• Suporte rachado → força de alinhamento concentrada em um único suporte de montagem → encaixe solto ou irregular da carcaça após a remontagem
• Cabo flat comprimido → fechar a pressão prende um cabo flexível contra a carcaça → novo sintoma como resposta intermitente de botão
• Assentamento empenado → pressão irregular entorta uma aba ou trilho de plástico → possível folga permanente ou dificuldade para reencaixar a carcaça
• Superfície interna arranhada → deslizar uma carcaça desalinhada por uma borda afiada → problemas estéticos ou de aterramento
• Furo de parafuso espanado → forçar o parafuso enquanto a carcaça já está sob tensão → rosca espanada e parafuso solto que não segura

Erros de remontagem e verificação que fazem o drift parecer "não resolvido"

Um erro de verificação pode fazer o drift parecer não resolvido após a remontagem, criando um falso negativo. Assentamento incompleto ou desalinhamento podem mascarar o efeito do reparo. Verifique antes de refazer.

A verificação nesta etapa confirma se as peças de reparo estão assentadas corretamente, se a sequência de remontagem foi seguida e se o analógico responde de forma previsível antes de reabrir o controle. Para uma análise mais aprofundada, consulte a solução de problemas após o reparo.

A lista de verificação a seguir prioriza verificações reversíveis que ajudam a evitar erros de verificação ao confirmar a remontagem adequada sem reabrir a carcaça.

• Comportamento: O drift persiste exatamente como antes. Verifique: confirme a orientação e o assentamento do módulo de substituição. Interpretação: Um módulo desalinhado pode imitar o sintoma original.
• Comportamento: O drift está presente, mas mais fraco. Verifique: confirme se todos os parafusos estão apertados uniformemente. Interpretação: A pressão irregular dos parafusos pode empenar a carcaça e afetar o analógico.
• Comportamento: Nenhuma resposta em uma direção. Verifique: certifique-se de que o cabo flat está totalmente inserido e travado. Interpretação: Uma conexão solta pode aparecer como um sintoma de drift.
• Comportamento: O analógico parece áspero. Verifique: reencaixe a capa do analógico e remova detritos. Interpretação: Aspereza pode ser confundida com drift do analógico quando centralizado.
• Comportamento: A posição central deriva lentamente. Verifique: inspecione o alinhamento da mola. Interpretação: Uma mola deslocada pode causar drift que parece não relacionado ao reparo.
• Comportamento: O drift aparece apenas em certos jogos. Verifique: reencaixe a capa do analógico e verifique se ela não esfrega contra a carcaça. Interpretação: O travamento físico pode fazer o drift parecer específico de jogo, mascarando um reparo adequado.

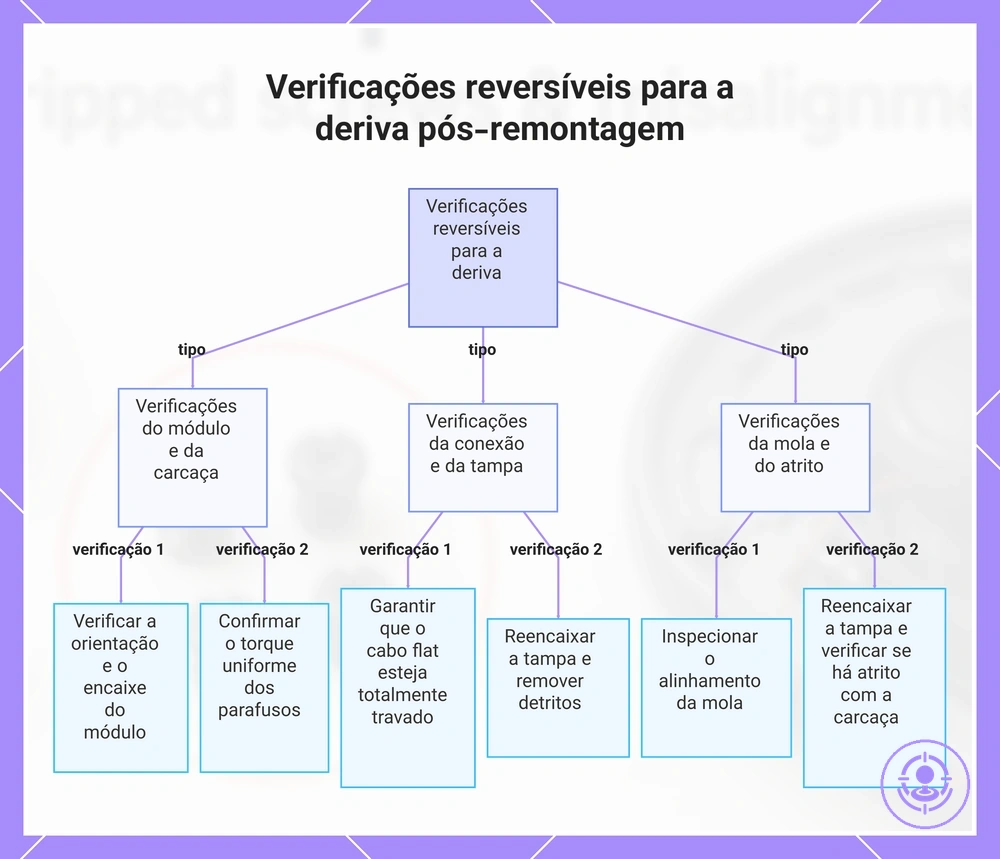

Este gráfico categoriza as seis verificações reversíveis listadas na seção em três grupos, ajudando você a identificar e corrigir erros de verificação sem reabrir o controlador.

Pular verificações funcionais que revelam mau assentamento ou desalinhamento precocemente

Execute estas verificações mínimas antes do aperto final para identificar falhas de assentamento e alinhamento precocemente. Realizá-las enquanto reabrir ainda é de baixo risco revela problemas mais cedo. Pulá-las atrasa a detecção até após o aperto, tornando a correção mais demorada.

• Pressione a peça suavemente em seu recesso. Resposta esperada: ela assenta nivelada sem balançar. Desvio: a peça inclina ou desloca. Erro provável: forçar a peça em vez de realinhá-la.
• Insira um parafuso manualmente antes de usar uma chave. Resposta esperada: o parafuso rosqueia suavemente desde o início. Desvio: o parafuso trava ou não avança. Erro provável: rosqueamento cruzado devido ao desalinhamento inicial.
• Deslize ou gire o componente manualmente em todo seu curso. Resposta esperada: movimento suave sem obstrução. Desvio: o movimento está rígido, irregular ou para repentinamente. Erro provável: um cabo está comprimido ou o componente não está totalmente assentado.
• Verifique a uniformidade das folgas ao redor das bordas montadas. Resposta esperada: espaçamento uniforme em todos os lados. Desvio: as folgas são maiores em um lado. Erro provável: o componente foi instalado torto.
• Agite suavemente a montagem e ouça. Resposta esperada: nenhum som interno. Desvio: um chacoalho ou clique indica uma peça solta. Erro provável: um clipe ou trava não totalmente travado.
• Puxe levemente cada conector após a inserção. Resposta esperada: o conector segura e assenta nivelado. Desvio: ele sai facilmente ou fica saliente. Erro provável: inserção incompleta devido a um pino desalinhado.
• Pressione o centro da peça assentada. Resposta esperada: flexão mínima, sensação firme. Desvio: a peça enverga ou se desloca visivelmente. Erro provável: espaçadores ou suportes estão desalinhados.

Erros de contaminação introduzidos durante o reparo que podem afetar o comportamento do analógico

Erros de contaminação durante o reparo — como a introdução de poeira, resíduos ou óleos — podem afetar a sensação e a consistência do analógico. Fontes comuns de contaminação, junto com seus efeitos e medidas simples de prevenção, incluem:

• Poeira de uma área de trabalho suja: pode se acumular nas trilhas internas e causar inconsistência na sensação; prevenção: limpe a área de trabalho antes de iniciar o reparo.
• Óleos e suor de mãos não lavadas: podem transferir para superfícies de contato e criar manchas que interferem no movimento suave; prevenção: lave as mãos ou use luvas.
• Detritos de componentes desgastados: podem introduzir partículas que prejudicam a sensação e a consistência do analógico; prevenção: inspecione e limpe suavemente as peças de reposição antes da instalação.
• Fibras de tecido de panos ou roupas: podem se alojar em frestas e impedir o movimento do analógico; prevenção: use materiais de limpeza que não soltem fiapos.

Condições de parada e contenção de danos quando algo dá errado

Parar no momento certo evita danos compostos e preserva a capacidade de recuperação. Quando uma etapa do reparo começa a mostrar resistência ou deformação, continuar geralmente piora o problema.

Componentes danificados ou peças desalinhadas sinalizam uma condição de parada ativa. Contenção significa limitar os danos interrompendo a ação atual e reavaliando a abordagem.

Esta lista de verificação de condições de parada e contenção de danos define limites práticos para sinais de alerta comuns. Uma checklist de preparo para evitar erros separada pode ajudar a estabelecer esses limites.

• Cabeça de parafuso espanada: A cabeça do parafuso fica deformada ou a ponta desliza repetidamente. – Pare imediatamente e use um elástico ou método de extração. – Evite aplicar mais torque ou mudar para uma ponta maior sem inspeção.
• Resistência do cabo flat: O cabo resiste à inserção ou dobra no conector. – Pare e remova o cabo; verifique a orientação e o alinhamento do conector. – Evite empurrar o cabo mais, o que pode rasgar as trilhas.
• Desalinhamento do alojamento do analógico: O alojamento não assenta nivelado contra a carcaça. – Pare e levante o módulo para inspecionar os trilhos guia e os suportes dos parafusos. – Evite pressionar com força, o que pode rachar os pontos de montagem.
• Aumento repentino de resistência: Um parafuso fica muito mais difícil de girar no meio do caminho. – Pare e inverta o parafuso para examinar as roscas. – Evite usar uma chave elétrica em alta velocidade, o que pode espanar a rosca.
• Deformação de plástico: Marcas de tensão ou curvatura aparecem nos suportes internos. – Pare e remova o componente afetado; reforce o suporte se possível. – Evite repetir o mesmo ângulo de montagem, o que piora a tensão.
• Calibração errática após a remontagem: O analógico registra movimento quando não tocado. – Pare e desmonte para verificar o contato do sensor e o alinhamento da mola. – Evite confiar apenas na calibração de software, pois pode mascarar um desalinhamento físico.
• Deslizamento repetido da chave (cam-out): A ponta da chave de fenda perde aderência na cabeça do parafuso várias vezes. – Pare e mude para uma chave manual com uma ponta de melhor encaixe. – Evite usar uma ponta desgastada ou aumentar a força para baixo.

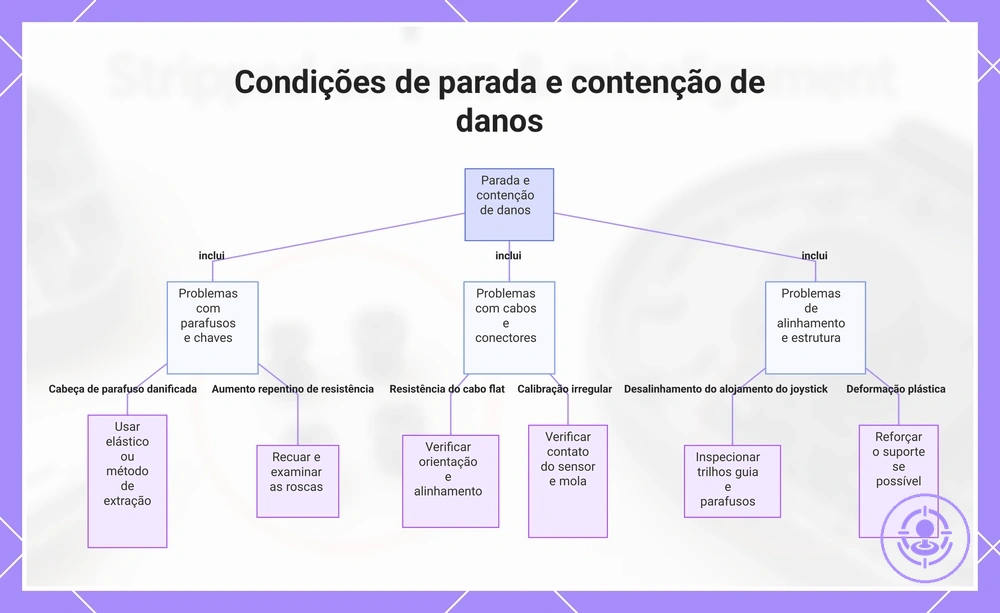

Este gráfico agrupa sinais comuns de alerta de reparo em três categorias e mostra a ação imediata para parar e conter os danos.

Como decidir quando parar para evitar danos irreversíveis a parafusos, travas ou cabos

Deslizamento repetido, deformação visível ou resistência anormal são limites práticos de parada — continuar além deles arrisca piorar o dano em vez de repará-lo. A lista abaixo separa resistência reversível de dano progressivo e ajuda a decidir quando reavaliar sua abordagem.

• Cabeça do parafuso desliza e arredonda repetidamente: Pare e mude para uma ponta maior ou mais afiada, ou use um extrator de parafusos.
• Deformação ou travamento da trava: Não force; pare e reavalie o alinhamento para evitar danos permanentes.
• Resistência anormal durante a inserção do cabo: Pare para evitar pinçamento ou danos ao isolamento; inspecione o caminho do cabo e realinhe.
• Parafuso gira sem aderir: Indica rosca espanada; pare e use um parafuso maior ou inserto de rosca.
• Fixador exige torque excessivo: Pare; torque excessivo arrisca deformação ou quebra; reavalie a lubrificação ou o alinhamento.
• Cabo dobra sob tensão: Não force; redirecione ou alivie a tensão no ponto de terminação.
• Cabeça do parafuso deforma sob a chave: Pare; mude para uma ferramenta manual ou chave maior para evitar espanamento adicional.
• Ponta desliza repetidamente: Pare antes que a cabeça arredonde completamente; tente um tipo de ponta diferente ou aplique lubrificante penetrante, depois reavalie.

Se um cabo flat rasgar ou uma trava quebrar: próximos passos seguros sem expandir para um guia de reparo completo

Quando um cabo flat rasga ou uma trava quebra, o próximo passo seguro é contenção e avaliação, não forçar a reconexão. Forçar a peça pode transformar um problema simples em falhas intermitentes recorrentes. Estes pontos de faça/não faça descrevem ações imediatas de contenção.

Se o dano estiver contido, você pode prosseguir para a solução de problemas após o reparo.

Cuidado: Não tente um reparo ou substituição completa até que o dano seja avaliado adequadamente.

Faça agora

• Pare de usar o controle imediatamente para evitar mais rasgos no cabo flat.
• Avalie visualmente o cabo flat quanto a rasgos, vincos ou embaraços.
• Verifique a área da trava quanto a detritos ou desalinhamento que possam impedir o fechamento adequado.
• Estabilize o cabo flat rasgado realinhando suavemente as pontas, se possível, sem aplicar tensão.

Não faça

• Force o fechamento da trava do cabo flat se ela resistir; fazer isso pode danificar os contatos e causar falhas intermitentes.
• Continue usando o controle com um cabo flat visivelmente rasgado — isso pode incrustar detritos e piorar o dano.
• Puxe ou estique um cabo flat preso; isso pode esticar ou rasgar o material ainda mais.
• Presuma que o dano é benigno sem inspeção — mesmo pequenos rasgos podem levar a falhas intermitentes.
