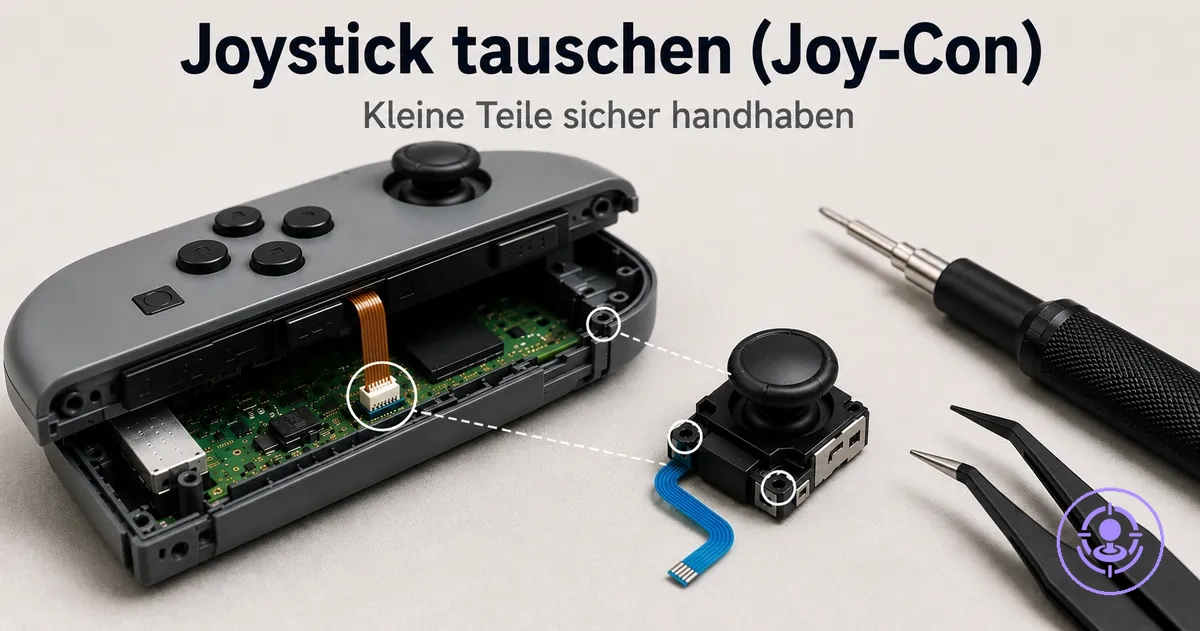

Joystick-Austausch mit dem Joy-Con-Drift-Reparaturset: Sicherer Umgang mit kleinen Teilen

Ein Joystick-Austausch mit dem Joy-Con-Drift-Reparaturset umfasst das Entfernen des abgenutzten Analogstick-Moduls und den Einbau eines neuen. Bei dieser Aufgabe muss sicher mit kleinen Bauteilen umgegangen werden, wobei die Hauptrisikopunkte Flachbandkabel, winzige Schrauben und Kunststoff-Verriegelungslaschen im Inneren des Controllers sind. Sorgfältige Beachtung dieser Bereiche hilft, die normale Joystick-Funktion wiederherzustellen.

Diese Seite deckt nur den Austausch des Joystick-Moduls und die Überprüfung nach dem Zusammenbau ab. Sie deckt keine Reinigungsmethoden, Kalibrierungsschritte oder eine weitergehende Drift-Diagnose ab. Wenn der Drift nach einem ordnungsgemäßen Austausch bestehen bleibt, kann die Ursache außerhalb des Joystick-Moduls liegen, beispielsweise in der Controller-Kalibrierung oder Batteriestörungen. Die Ergebnisse hängen von der Installationsqualität und dem Zustand des Controllers ab.

Die Verwendung des richtigen Schraubendrehers, sanfter Druck und die Sicherstellung der richtigen Ausrichtung verhindern Schäden an Schrauben, Flachbandkabel und Verriegelungslaschen. Der Erfolg erfordert sorgfältige Ausführung vom Öffnen des Gehäuses bis zum Einsetzen des neuen Stick-Moduls.

Wenn der Drift nach dem Austausch bestehen bleibt, bestätigen Sie, dass die Überprüfungen nach dem Zusammenbau korrekt durchgeführt wurden, bevor Sie die Kalibrierung oder andere Ursachen untersuchen.

Welchen Joystick-Austausch das Joy-Con-Drift-Reparaturset abdeckt und was nicht im Umfang enthalten ist

Ein Joystick-Austausch mit einem Joy-Con-Drift-Reparaturset bedeutet, das Joystick-Modul an einem Joy-Con-Controller auszutauschen, um die Eingabeerkennung wiederherzustellen. Ziel ist, dass Eingaben nach der Installation registriert werden. Dieser Umfang deckt nur den Modultausch und die enthaltenen Werkzeuge ab.

Der Austauschumfang hängt von der Aufgabe des Joystick-Moduls ab. Für einen breiteren Überblick über den Inhalt des Kits siehe den Überblick zum Joy-Con-Drift-Reparaturset.

Eine verbreitete Annahme ist, dass ein Austausch des Joystick-Moduls alle Drift-Symptome behebt. Wenn der Drift jedoch nach dem Austausch bestehen bleibt, liegt das Problem wahrscheinlich an anderen Ursachen wie abgenutzten Potentiometern. Wenn Eingaben nach korrekter Installation nicht reagieren oder inkonsistent bleiben, erzwingen Sie keine weiteren Modulanpassungen — das Problem erfordert möglicherweise eine andere Fehlersuche.

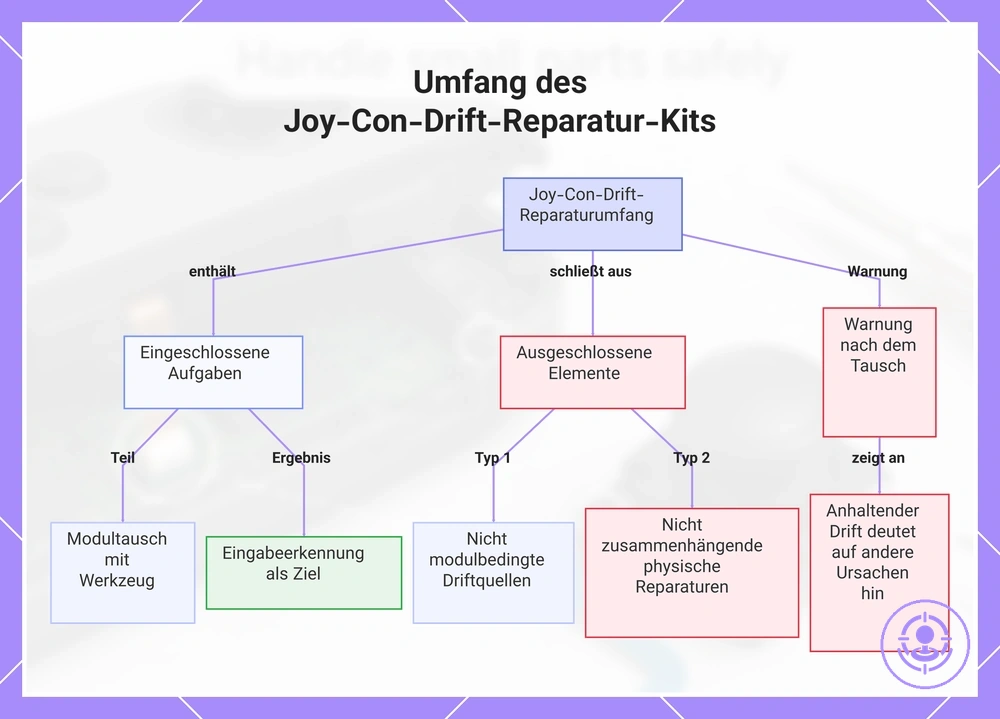

Dieses Diagramm zeigt, was das Joy-Con-Drift-Reparatur-Kit abdeckt, was es ausschließt, und eine Warnung zu anhaltendem Drift nach dem Modultausch.

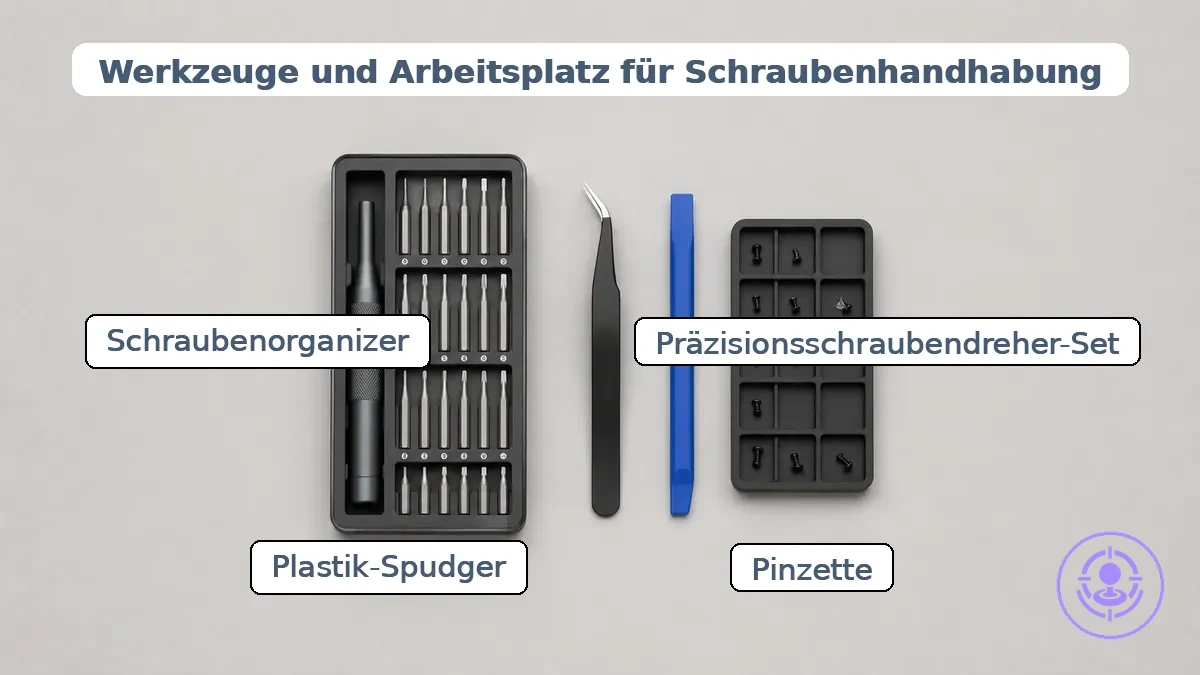

Werkzeuge, Teile und Arbeitsplatz-Einrichtung für kontrollierte Handhabung von Schrauben und Komponenten

Die richtigen Werkzeuge und ein stabiler Arbeitsplatz sind die grundlegenden Schutzmaßnahmen gegen überdrehte Schrauben, beschädigte Steckverbinder und zerrissene Kabel.

Stellen Sie vor Beginn sicher, dass Sie wissen, welche Schraubendreher und Schrauben nötig sind für Ihr Joy-Con-Modell.

• Präzisions-Schraubendreher-Set mit den richtigen Bitgrößen für kleine Schrauben.
• Pinzette für die kontrollierte Handhabung von winzigen Teilen und Schrauben.
• Plastik-Öffnungswerkzeug (Spudger) zur Verringerung des Risikos von Beschädigungen an Steckverbindern oder Flachbandkabeln.
• Schraubenfach oder Organizer, um Schrauben getrennt zu halten und Verlust zu vermeiden.
• Helle Beleuchtung, um Schraubenköpfe und Markierungen an Komponenten deutlich zu sehen.
• Stabile, saubere Arbeitsfläche, um das Risiko von unbeabsichtigten Bewegungen zu verringern.
• Kleine beschriftete Behälter zum Gruppieren von Schrauben nach ihrem ursprünglichen Ort.

Die Wirksamkeit jedes Werkzeugs oder Merkmals des Arbeitsplatzes hängt von einer Eigenschaft ab. Für den Schraubendreher ist es die Passgenauigkeit – ein Bit, das richtig auf den Schraubenkopf passt, verringert die Gefahr des Überdrehens. Für den Arbeitsplatz ist es die Organisation – getrennte Fächer für jede Schraubengruppe helfen, Vermischung und Verlust zu vermeiden.

Diese Maßnahmen senken das Risiko von Komponentenschäden und unterstützen eine sauberere Montage. Fehler treten häufiger auf, wenn das Werkzeug nicht richtig passt oder der Arbeitsplatz unordentlich ist.

Vermeiden Sie beim Umgang mit Flachbandkabeln, die Kontaktstifte direkt zu berühren, da eine elektrostatische Entladung empfindliche Komponenten beschädigen kann. Fassen Sie Kabel an den Kanten an, um die Gefahr von Einrissen zu verringern.

Schrauben organisieren und kleine Innenteile während der Demontage vor dem Verrutschen schützen

Das Trennen von Schrauben und kleinen Innenteilen nach ihrem Entnahmeort verhindert Verwechslungen und Teilverschiebungen, die zu Montagefehlern führen. Die Verwendung einer zu langen Schraube oder einer Schraube mit dem falschen Gewinde kann das Gehäuse beschädigen oder zu schlechtem Sitz führen.

Schraubenlänge und -platzierung können je nach Gerätemodell variieren, daher hilft ein ortsbasiertes System, Verwirrung zu vermeiden.

• Gruppieren Sie Schrauben und kleine Teile nach der Komponente, von der sie stammen, um den Ort klar zu halten.
• Trennen Sie Schrauben nach Schraubenlänge, um zu vermeiden, dass eine zu lange Schraube verwendet wird, die das Gehäuse beschädigen könnte.
• Behalten Sie die Entnahmereihenfolge bei, damit der Zusammenbau der umgekehrten Reihenfolge folgt.
• Legen Sie jede Gruppe in einen beschrifteten Organizer mit Fächern, um versehentliches Vertauschen zu verhindern.
• Überprüfen Sie vor dem Einsetzen einer Schraube, ob ihre Länge mit dem Loch übereinstimmt, um einen ordnungsgemäßen Gehäusesitz sicherzustellen.
• Häufiger Fehler: Das Vertauschen ähnlicher Schrauben mit unterschiedlichem Gewinde oder unterschiedlicher Länge kann zu Schäden führen.

Mischen Sie keine Längen; selbst ein kleiner Unterschied kann zu Fehlpassungen führen oder das Gehäuse verbiegen.

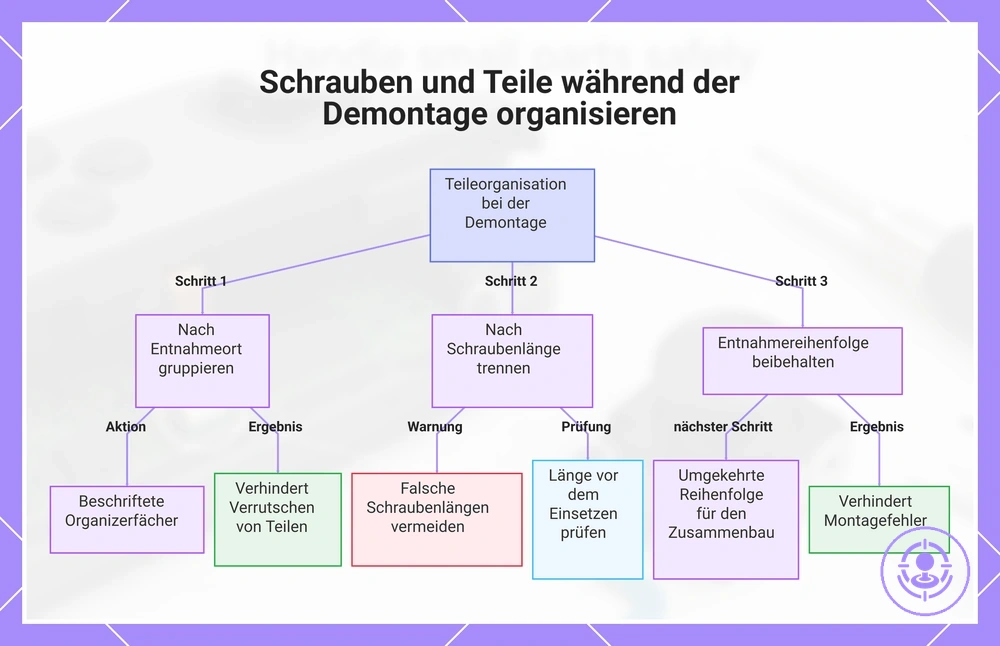

Dieses Diagramm zeigt die drei wichtigsten Schritte zum Organisieren von Schrauben und kleinen Teilen während der Demontage, um Montagefehler zu vermeiden.

Handhabung von Flachbandkabel und Verriegelungslasche beim Joystick-Austausch

Eine falsche Handhabung des Flachbandkabels und seiner Verriegelungslasche ist ein häufiger Fehlerpunkt beim Joy-Con-Joystick-Austausch. Ein gerissenes Kabel oder eine sich lösende Lasche kann dazu führen, dass der Joystick nicht reagiert, selbst wenn das Ersatzteil selbst korrekt ist.

Ein vollständig eingestecktes Flachbandkabel hat seine Kontaktpads an den Anschlussstiften ausgerichtet und die Kabelkante erreicht die Einführungslinie. Die Verriegelungslasche muss einrasten, um diese Verbindung zu halten. Prüfen Sie auf ein gerades, nicht schiefes Kabel und eine Lasche, die flach am Steckverbinderkörper anliegt.

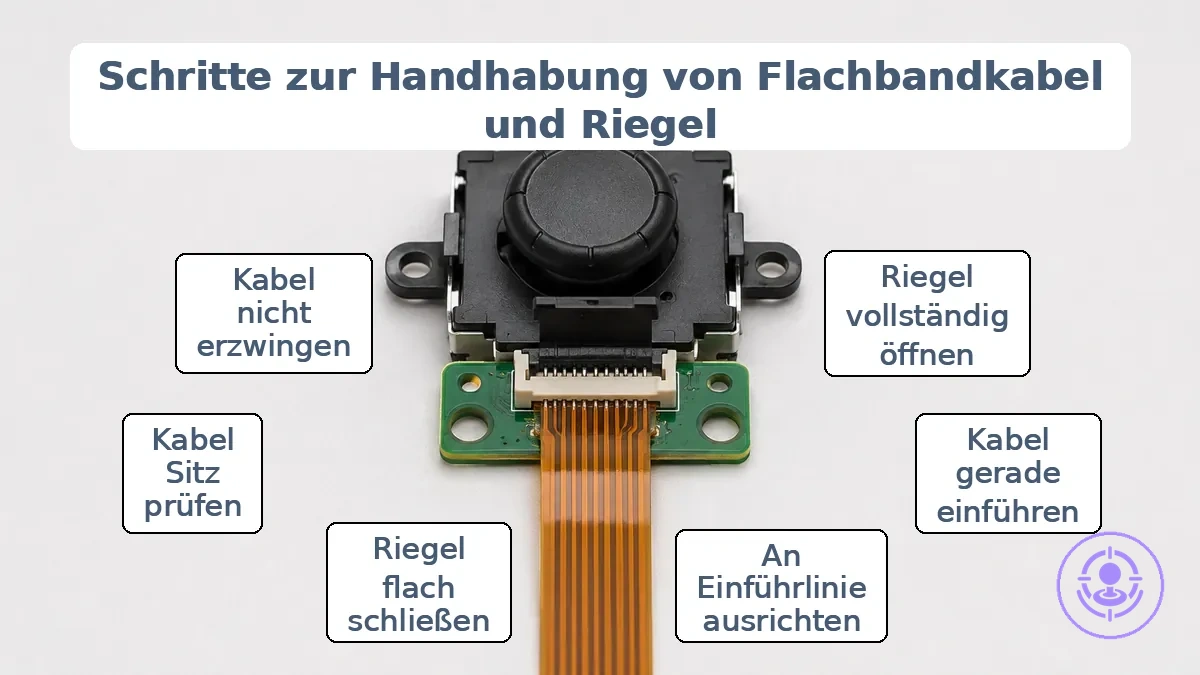

Dieses Bild zeigt die Lasche in ihrer geöffneten Position und ein vollständig eingestecktes Kabel.

Um ein gerissenes Kabel oder einen nicht reagierenden Joystick zu vermeiden, gehen Sie wie folgt vor:

• TUN Heben Sie die Lasche vollständig an, bevor Sie das Flachbandkabel einführen.
• TUN Führen Sie das Kabel gerade ein, mit den Kontakten in der richtigen Richtung.
• TUN Schieben Sie das Kabel, bis seine Kante mit der Einführungslinie des Steckverbinders übereinstimmt.
• TUN Schließen Sie die Lasche vorsichtig, bis sie flach anliegt oder sich eingerastet anfühlt.
• TUN Überprüfen Sie, ob das Kabel eingesteckt bleibt, indem Sie nach dem Einrasten vorsichtig daran ziehen.

• NICHT TUN Zwingen Sie das Kabel in eine teilweise geschlossene Lasche.
• NICHT TUN Führen Sie das Kabel schräg oder schief ein.
• NICHT TUN Verwenden Sie Metallwerkzeuge, um die Lasche oder das Kabel zu drücken.
• NICHT TUN Erzwingen Sie das Kabel oder die Lasche; öffnen Sie sie stattdessen erneut und setzen Sie sie richtig ein.

Öffnen und Schließen von ZIF-Verriegelungslaschen ohne Einreißen oder Knicken des Flachbandkabels

Das Scharnier der ZIF-Lasche bewegt sich zwischen einer offenen Position (löst den Druck, ermöglicht das Einsetzen oder Entfernen des Flachbandkabels mit minimalem Kraftaufwand) und einer geschlossenen Position (klemmt das Kabel sicher). Die Betätigung der Lasche mit minimalem Kraftaufwand hilft, Kabelschäden zu vermeiden.

Gehen Sie wie folgt vor, um die Lasche zu schließen:

1. Öffnen Sie die ZIF-Lasche vollständig, indem Sie das Scharnier bis zu seinem Bewegungsende anheben. Überprüfen Sie, ob die Lasche geöffnet ist, bevor Sie das Kabel anfassen.
2. Richten Sie das Flachbandkabel an der Steckverbinderöffnung aus. Stellen Sie sicher, dass die Kontaktpads in die richtige Richtung zeigen und das Kabel zentriert ist.
3. Führen Sie das Kabel ein, bis seine Ausrichtungsmarkierung bündig mit der Steckverbinderkante abschließt. Überprüfen Sie, ob das Kabel vollständig eingesteckt ist und flach ohne Verdrehung liegt.
4. Drücken Sie das Scharnier nach unten, bis es vollständig schließt und einrastet. Überprüfen Sie, ob die Lasche vollständig geschlossen ist.
5. Ziehen Sie vorsichtig am Kabel, um zu bestätigen, dass es eingerastet ist; es sollte nicht verrutschen. Wenn die Lasche nicht einrastet, setzen Sie das Kabel neu ein.

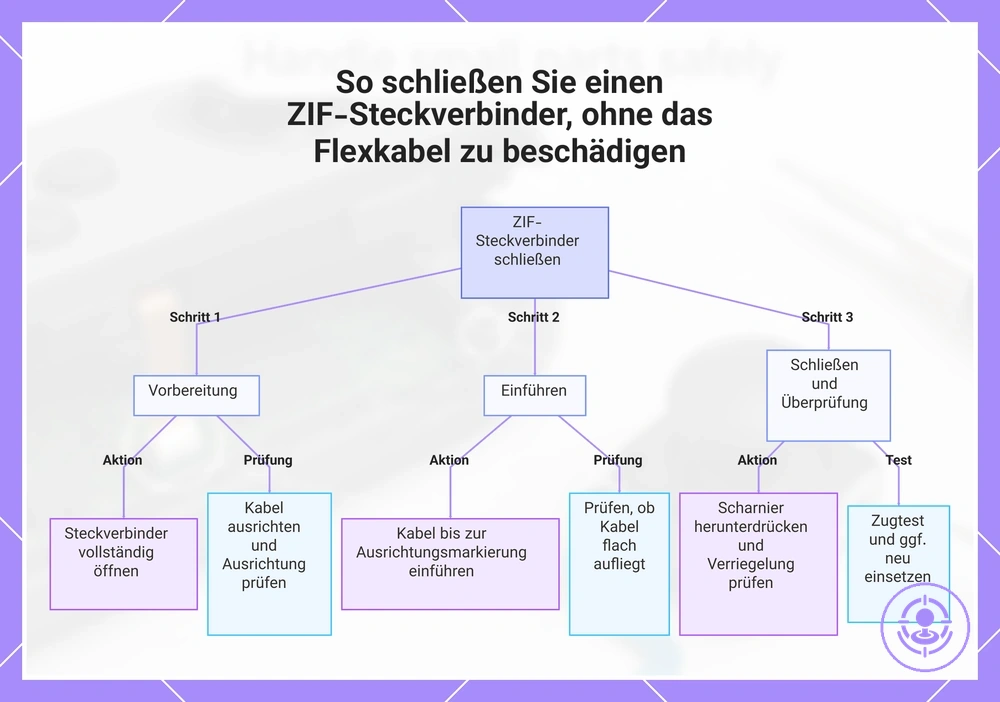

Diese Grafik zeigt den schrittweisen Prozess zum sicheren Schließen eines ZIF-Steckverbinders, einschließlich Vorbereitung, Einführen und Überprüfung.

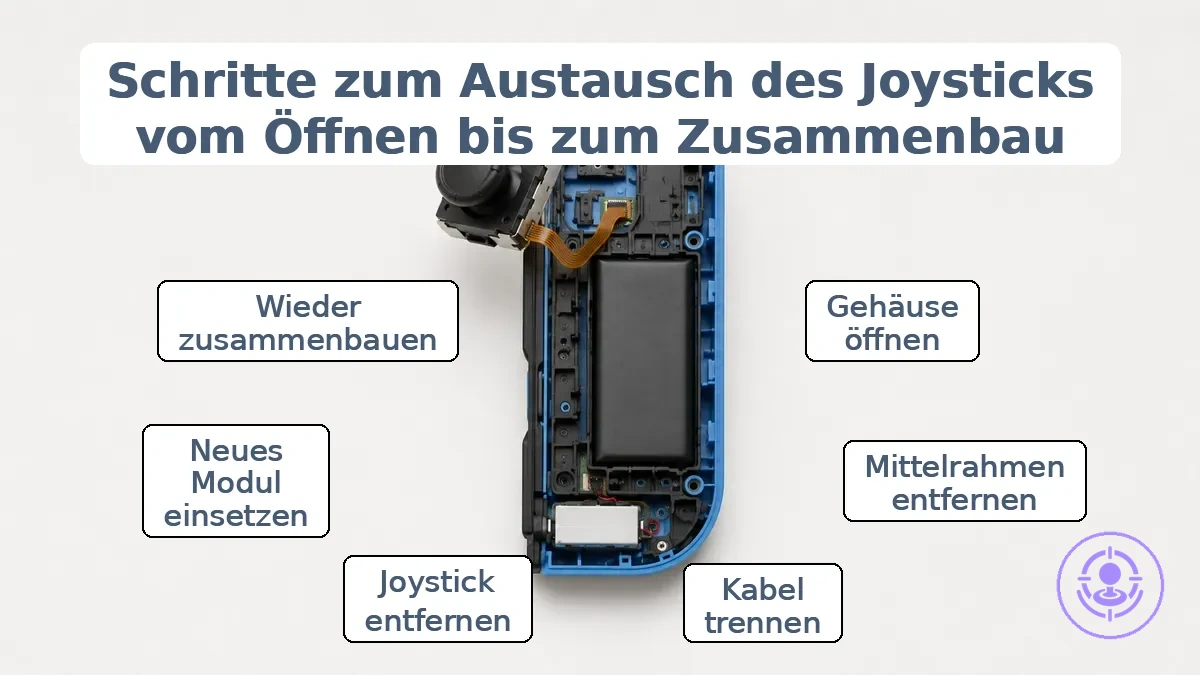

Joystick-Austausch-Schritte vom Öffnen des Joy-Con bis zum Zusammenbau

Das Ersetzen des Analogsticks in einem Joy-Con erfordert das Befolgen einer geordneten Reihenfolge vom Öffnen des Gehäuses bis zum Zusammenbau, mit Kontrollpunkten zur Überprüfung jeder Phase. Siehe den kompletten Schritt-für-Schritt-Ablauf für die vollständige Anleitung.

Das Ziel jeder Phase ist es, auf das Joystick-Modul zuzugreifen, ohne fragile Kabel zu belasten oder Steckverbinder zu verbiegen – beginnend mit dem Öffnen des Gehäuses und dem Entfernen des Mittelrahmens, dann dem Trennen der Flachbandkabel, um Einrisse zu vermeiden. Befolgen Sie nun die Schritte.

1. Entfernen Sie die vier Tri-Point-Schrauben von der Rückabdeckung. Überprüfen Sie, dass jede Schraube vollständig gelöst ist, bevor Sie die Abdeckung anheben.
2. Führen Sie ein Öffnungswerkzeug in die Naht an der Unterkante ein und schieben Sie es an der Seite nach oben, um die Rückabdeckung zu trennen. Überprüfen Sie, dass das Werkzeug nicht zu weit hineingleitet, um Schäden an inneren Komponenten zu vermeiden.
3. Öffnen Sie den Joy-Con wie ein Buch, wobei die Ladeschiene von Ihnen weg zeigt. Überprüfen Sie, dass das SL/SR-Kabel leicht unter dem Batteriefach gebogen ist, bevor Sie die Hälften zusammenklipsen.
4. Hebeln Sie den Batteriestecker mit einem Spudger gerade aus seiner Buchse. Überprüfen Sie, dass der Stecker sauber getrennt wird, ohne die Stifte zu verbiegen.
5. Hebeln Sie den Akku mit einem Öffnungswerkzeug heraus. Überprüfen Sie, dass der Akku nicht verformt oder punktiert ist.
6. Entfernen Sie die drei Phillips-Schrauben vom Mittelrahmen. Überprüfen Sie, dass das Flachbandkabel der ZL-Taste mit der Hauptplatine verbunden bleibt.
7. Klappen Sie den Mittelrahmen von der Hauptplatine weg. Überprüfen Sie, dass das Flachbandkabel nicht belastet oder geknickt ist.
8. Klappen Sie die ZIF-Steckverbinder-Arretierung hoch und ziehen Sie das Flachbandkabel der ZL-Taste heraus. Überprüfen Sie, dass das Kabel ohne Einreißen herausrutscht.
9. Trennen Sie das Flachbandkabel der Minus-Taste von seinem ZIF-Steckverbinder. Überprüfen Sie, dass das Kabel vollständig entriegelt ist, bevor Sie ziehen.
10. Klappen Sie die ZIF-Steckverbinder-Arretierung des Joysticks hoch und trennen Sie das Kabel. Überprüfen Sie, dass die Arretierung vollständig geöffnet ist.
11. Entfernen Sie die beiden Phillips-Schrauben vom Joystick. Überprüfen Sie, dass die Schrauben vollständig entfernt sind.
12. Entfernen Sie den Joystick vorsichtig aus seiner Halterung. Überprüfen Sie, dass die dünne schwarze Dichtung um das Joystick-Loch nicht gestört ist.
13. Richten Sie das neue Joystick-Modul in der Halterung aus. Überprüfen Sie, dass das Modul ohne Zwang bündig sitzt.
14. Setzen Sie das Joystick-Kabel wieder in seinen ZIF-Steckverbinder ein und verriegeln Sie die Arretierung. Überprüfen Sie, dass die Arretierung sicher einrastet. Bauen Sie den Mittelrahmen, den Akku und die Rückabdeckung in umgekehrter Reihenfolge wieder zusammen. Überprüfen Sie, dass alle Flachbandkabel eingesteckt und verriegelt sind, bevor Sie das Gehäuse schließen.

Manche nehmen an, dass das Erzwingen eines falsch ausgerichteten Moduls funktioniert, aber wenn sich das Modul nicht leicht ausrichten lässt oder das Flachbandkabel hakt, deutet unerwarteter Widerstand oder ein Kabel, das nicht einrastet, normalerweise darauf hin, dass das Modul oder Kabel nicht vollständig eingesteckt ist. Erzwingen kann den Steckverbinder beschädigen. Halten Sie inne und überprüfen Sie den Sitz erneut, bevor Sie fortfahren.

Öffnen des Joy-Con-Gehäuses und Freilegen des Joystick-Modulbereichs

Sicheres Öffnen bedeutet, das äußere Gehäuse zu entfernen, ohne die Schrauben zu überdrehen oder am internen Kabel zu ziehen. Verwenden Sie den richtigen Schraubendreher, der vollständig in jedem Schraubenkopf sitzt, üben Sie gleichmäßigen Druck nach unten aus und trennen Sie die Hälften vorsichtig, um ein Ziehen am internen Kabel zu vermeiden.

1. Setzen Sie den richtigen Tri-Point-Schraubendreher in jede der vier hinteren Schrauben ein und achten Sie darauf, dass der Schraubendreher vollständig sitzt, um das Risiko von überdrehten Köpfen zu verringern.
2. Entfernen Sie alle vier Schrauben und legen Sie sie beiseite.
3. Beginnen Sie an der Schienenkante und heben Sie die Rückabdeckung vorsichtig vom vorderen Gehäuse ab, verwenden Sie bei Bedarf ein Plastik-Öffnungswerkzeug, wenn die Naht eng ist.
4. Stützen Sie beide Gehäusehälften, während Sie sie trennen, und halten Sie die internen Kabel locker.
5. Wenn sich das Gehäuse nicht leicht trennen lässt, halten Sie an und überprüfen Sie, ob noch Schrauben vorhanden sind; öffnen Sie die Naht nicht gewaltsam.
6. Sobald die Rückabdeckung frei ist, legen Sie sie neben den Controller, ohne an der Antenne oder dem Batterie-Flachbandkabel zu ziehen.

Wenn der Joystick-Modulbereich sichtbar ist und alle internen Kabel locker sind, ist das Öffnen des Gehäuses abgeschlossen und bereit für den nächsten Trennungsschritt.

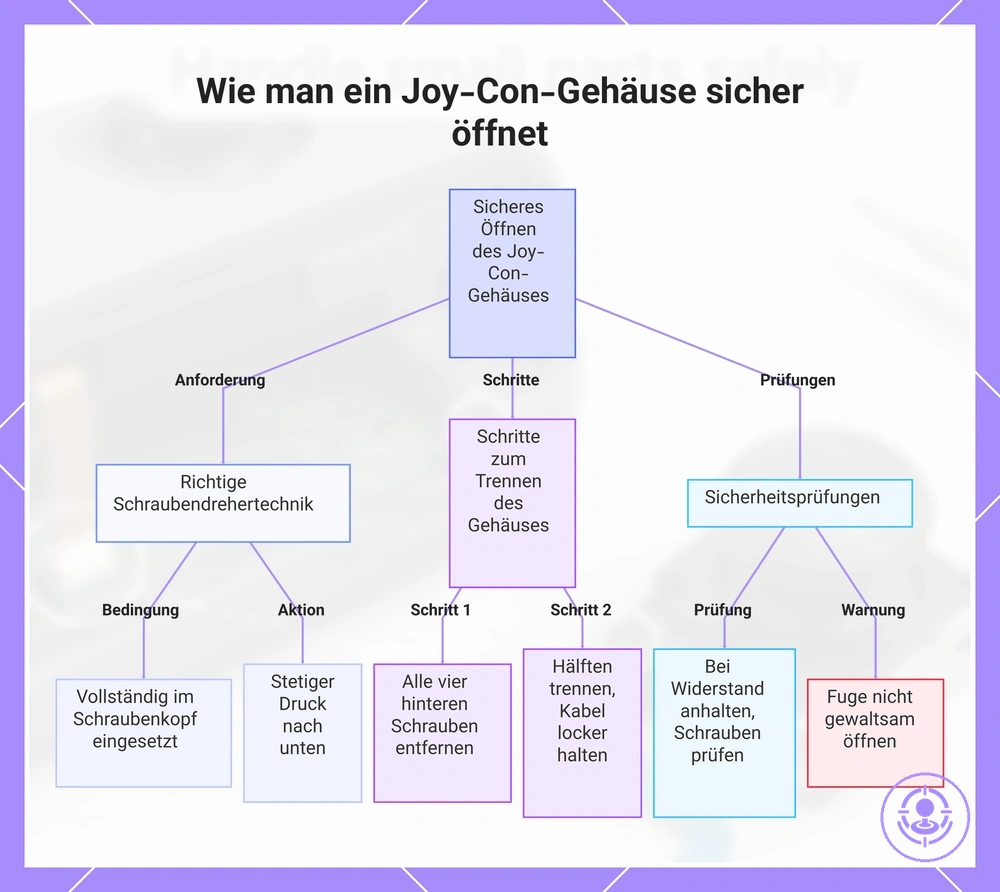

Diese Grafik zeigt die wichtigsten Anforderungen, Schritte und Sicherheitsprüfungen zum sicheren Öffnen eines Joy-Con-Gehäuses, um das Joystick-Modul freizulegen.

Das ursprüngliche Joystick-Modul trennen und herausheben, ohne Kabel zu belasten

Das Entfernen des ursprünglichen Joystick-Moduls ohne Belastung der Kabel beginnt mit dem Lösen einer eventuell vorhandenen Verriegelungslasche am Steckverbinder des Flachbandkabels. Ein Ziehen am Kabel oder Verdrehen des Moduls kann die Kontakte beschädigen. Lösen Sie zuerst die Lasche.

Diese Schritte helfen, das Flachbandkabel nicht zu belasten und nahegelegene Komponenten freizuhalten.

1. Identifizieren Sie, ob der Steckverbinder eine Lasche oder eine Reibungspassung verwendet. Falls eine Lasche vorhanden ist, klappen Sie sie vorsichtig nach oben, bis sie vollständig gelöst ist. Überprüfen Sie, dass die Lasche vollständig gelöst ist und das Flachbandkabel sich frei bewegen kann.
2. Unterstützen Sie das Flachbandkabel in der Nähe des Steckverbinders mit Ihrer nicht-dominanten Hand. Überprüfen Sie, dass das Kabel flach liegt, ohne sich zu verdrehen oder scharf zu knicken.
3. Greifen Sie den Steckverbinderkörper (nicht das Kabel) und ziehen Sie ihn gerade von der Platine weg. Überprüfen Sie, dass der Zug mit der Achse des Steckverbinders ausgerichtet ist, um ein Verbiegen der Kontakte zu vermeiden.
4. Sobald der Steckverbinder frei ist, heben Sie das Modul gleichmäßig aus seiner Fassung. Überprüfen Sie, dass nahegelegene Komponenten wie Kondensatoren oder andere Steckverbinder beim Herausnehmen nicht berührt werden.
5. Überprüfen Sie das Flachbandkabel und den Steckverbinder nach der Entnahme. Überprüfen Sie, dass die Kontakte gerade sind und das Kabel keine Knicke oder Risse aufweist.
6. Legen Sie das Modul auf einer sauberen, statisch unbedenklichen Oberfläche beiseite. Überprüfen Sie, dass das Kabel nicht unter dem Modul oder anderen Teilen eingeklemmt ist.

Vermeiden Sie es, das Kabel zu belasten, indem Sie es nicht scharf verdrehen oder das Modul ziehen, bevor der Steckverbinder gelöst ist.

Joystick-Modul-Ausrichtung, Einsetzen und Reihenfolge beim Festziehen für einen sauberen Sitz

Ein sauberer Sitz und korrekte Kabelführung wirken sich direkt auf die Eingabezuverlässigkeit nach dem Austausch aus. Ausrichtung bedeutet, dass das Ersatz-Joystick-Modul bündig an der Platine anliegt, ohne Lücken unter dem Rahmen, und die Befestigungslöcher vor dem Einsetzen der Schrauben natürlich ausgerichtet sind. Wenn es flach sitzt, kann sich der Stick frei bewegen und das Potentiometer präzise messen; das Ziel ist ein Modul, das bündig und ausgerichtet ist.

Führen Sie vor dem Befestigen des Moduls zwei Überprüfungen durch, um Probleme nach dem Austausch zu vermeiden.

• Ausrichtungsprüfungen: Stellen Sie sicher, dass das Modul flach ohne Wackeln sitzt, die Befestigungslöcher ausgerichtet sind und der Rahmen keine nahegelegenen Komponenten berührt.
• Überprüfungen der Kabelführung: Stellen Sie sicher, dass der Kabelweg frei ist, keine Drähte unter dem Modul eingeklemmt sind und das Flachbandkabel flach ohne Falten liegt.

Wenn das Modul wackelt oder ungleichmäßig sitzt, setzen Sie es flach neu ein, bevor Sie anziehen. Befolgen Sie die Reihenfolge beim Festziehen und üben Sie gleichmäßigen Druck über Kreuz aus, um ein Verkanten zu vermeiden. Setzen Sie es neu ein, wenn es wackelt.

Schließen des Gehäuses mit Kontrollpunkten vor dem endgültigen Festschrauben

Kontrollpunkte vor dem endgültigen Festschrauben verringern die Wahrscheinlichkeit eines erneuten Öffnens. Überprüfen Sie vor dem endgültigen Festschrauben.

Um ein erneutes Öffnen zu vermeiden, verwenden Sie diese Kontrollpunkte:

• Kabeldurchgang: Das Flachbandkabel bewegt sich frei ohne Behinderung.
• Verriegelung eingerastet: Jede Lasche rastet in ihrem Gehäuse ein.
• Modul bündig: Der Joystick sitzt gleichmäßig auf der Montagefläche.
• Gehäusekanten ausgerichtet: Ober- und Unterhälfte treffen ohne Spalte aufeinander.
• Keine Kabel eingeklemmt zwischen den beiden Gehäusehälften.
• Batteriestecker eingesteckt: Das Kabel liegt flach an.
• Bumper- und Trigger-Tasten: Bewegen sich nach dem Schließen frei.
• Schraubenlöcher: Fluchten mit ihren entsprechenden Bohrungen.

Halten Sie an, wenn ein Kabel eingeklemmt ist; öffnen Sie es wieder und verlegen Sie es neu, bevor Sie fortfahren.

Häufige Fehler beim Joystick-Austausch, die driftähnliches Verhalten oder fehlende Eingaben verursachen

Die meisten driftähnlichen Symptome oder fehlenden Eingaben nach dem Austausch werden durch Installationsfehler verursacht – in der Regel durch nicht korrekten Sitz, Verriegelung der Lasche, Kabelführung oder Handhabung der Schrauben – die zu unregelmäßigen Bewegungen, nicht reagierenden Zonen oder Geistereingaben führen. Überprüfen Sie zuerst die Installationsfehler.

• Ein nicht korrekt sitzendes Joystick-Modul kann driftähnliche Bewegungen oder keine Eingabe in bestimmten Winkeln verursachen. Beheben Sie dies, indem Sie das Modul neu einsetzen, bis es flach sitzt und die Lasche einrastet.
• Eine nicht verriegelte Lasche kann zu zeitweilig fehlender Eingabe oder inkonsistenter Reaktion führen. Beheben Sie dies, indem Sie die Lasche fest drücken, bis sie sicher einrastet.
• Ein unter dem Modul eingeklemmtes Kabel führt oft zu unregelmäßigen Eingaben oder keiner Reaktion auf einer Achse. Entfernen Sie das Modul, verlegen Sie das Kabel spannungsfrei und bauen Sie es wieder ein.
• Eine überdrehte Schraube durch Verwendung des falschen Schraubendrehers kann das Modul locker lassen, was driftähnliches Verhalten verursacht. Ersetzen Sie die Schraube und verwenden Sie den Schraubendreher in der richtigen Größe.
• Fremdkörper auf den Kontaktstiften können sporadischen Drift oder tote Zonen verursachen. Reinigen Sie die Stifte mit Isopropylalkohol und lassen Sie sie trocknen, bevor Sie sie wieder zusammenbauen.
• Ein während des Zusammenbaus falsch ausgerichtetes Potentiometergehäuse kann inkonsistente Widerstandswerte und driftähnliche Symptome erzeugen. Öffnen Sie das Gehäuse, richten Sie die Kohlebahn richtig aus und bauen Sie es wieder zusammen.
• Zu fest angezogene Schrauben verformen das Modul, was zu schwergängigen Bewegungen oder unbeabsichtigten Eingaben führt. Lockern Sie die Schrauben leicht, um den Druck zu verringern.
• Die Verwendung einer falschen Ersatzmodulvariante kann zu fehlender Eingabe oder nicht übereinstimmendem Widerstand führen. Überprüfen Sie vor der Installation, ob die Teilenummer des Moduls mit dem Original übereinstimmt.
• Ein während der Installation beschädigtes Flachbandkabel führt oft zu keiner Reaktion auf einer Achse. Entfernen Sie das Kabel vorsichtig und setzen Sie es wieder ein; ersetzen Sie es, wenn es verbogen oder eingerissen ist.

Überprüfen Sie Sitz und Verriegelung der Lasche nach jeder Korrektur erneut. Ein driftähnliches Problem, das erst nach dem Zusammenbau auftritt, ist ein Installationsproblem, kein erneutes Auftreten; solche Symptome beheben sich oft durch Umverlegen oder Wiedereinsetzen, während echter Drift eine weitere Diagnose erfordert. Bei völlig ausbleibender Eingabe gehen Sie zu Überprüfungen der fehlenden Reaktion über, wie z. B. die Überprüfung der Kabelverbindungen und des festen Sitzes der Schrauben.

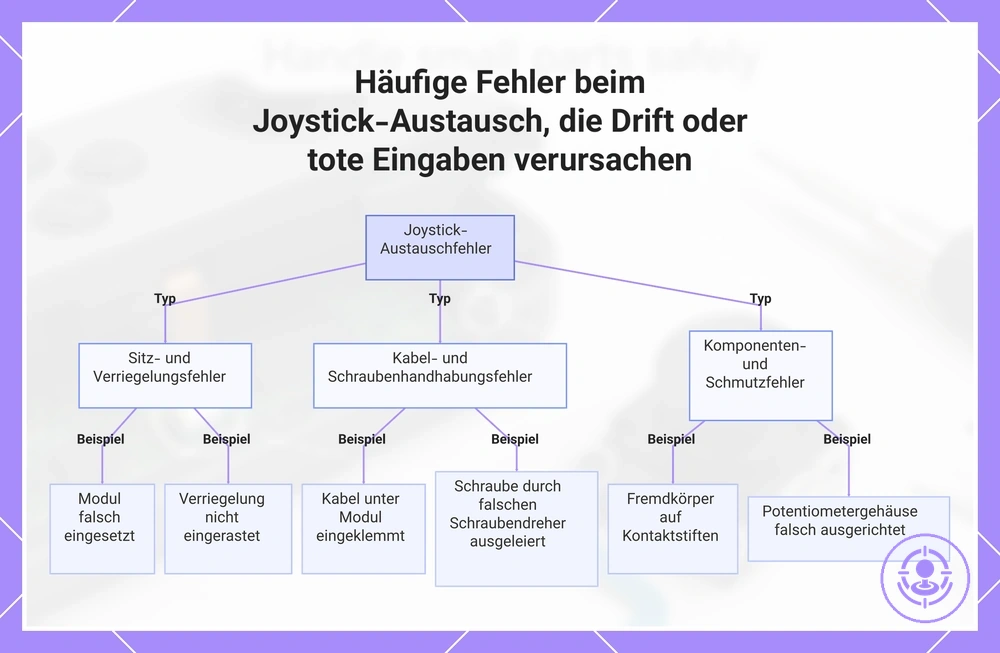

Dieses Diagramm kategorisiert häufige Installationsfehler, die nach einem Joystick-Austausch driftähnliches Verhalten oder tote Eingaben hervorrufen, und hilft Ihnen, den spezifischen Fehler zu identifizieren.

Nicht korrekt sitzendes Modul, unverriegelte Laschen und eingeklemmte Flachbandkabel als häufigste Wiederholungstäter

Drei physikalische Fehlerpunkte verursachen häufig Probleme nach dem Zusammenbau: ein nicht korrekt sitzendes Modul, eine unverriegelte Lasche oder ein eingeklemmtes Flachbandkabel. Überprüfen Sie zuerst diese drei, bevor Sie erneut testen.

• Nicht korrekt sitzendes Modul: Überprüfen Sie, ob das Joystick-Modul bündig am Gehäuse anliegt. Wenn es gekippt oder angehoben ist, setzen Sie es neu ein, bis die Ausrichtungsstifte vollständig einrasten und das Modul flach liegt.
• Unverriegelte Lasche: Überprüfen Sie, ob die Verriegelungslasche des Flachbandkabels vollständig geschlossen und eingerastet ist. Wenn sie offen ist, verriegeln Sie sie neu, indem Sie die Lasche nach unten drücken, bis sie einrastet, und stellen Sie sicher, dass das Kabel darunter sitzt.
• Eingeklemmtes Flachbandkabel: Überprüfen Sie, ob das Flachbandkabel einen freien Weg hat, ohne zwischen Gehäusehälften oder unter Schrauben eingeklemmt zu sein. Wenn es eingeklemmt ist, verlegen Sie das Kabel mit ausreichend Abstand neu und überprüfen Sie, ob keine Spannung vorhanden ist.

Wenn der Joystick nach diesen Überprüfungen immer noch keine Eingaben registriert, beenden Sie den Test und öffnen Sie die Baugruppe für eine vollständige Inspektion, anstatt mit ungelösten Fehlern fortzufahren.

Wenn der Joystick nach dem Austausch nicht reagiert

Ein Joystick, der nach dem Austausch keine Eingabe zeigt, bedeutet in der Regel eine schlechte Verbindung am Steckverbinder oder ein nicht vollständig eingestecktes Flachbandkabel. Das Modul selbst ist in diesem Stadium selten defekt. Überprüfen Sie zuerst die Verbindungen, bevor Sie weiter zerlegen.

Eine strukturierte Überprüfung isoliert den Fehler bei minimaler wiederholter Demontage. Beginnen Sie mit den am wenigsten invasiven Schritten:

1. Überprüfen Sie, ob die Verriegelungslasche des Steckverbinders verriegelt ist.
2. Überprüfen Sie, ob das Flachbandkabel ausgerichtet und vollständig eingesteckt ist.
3. Stellen Sie sicher, dass der Modulsitz bündig ist.

Diese Tabelle isoliert die häufigsten Ursachen für eine fehlende Eingabe nach dem Austausch:

Wenn beispielsweise der linke Joystick keine Eingabe liefert, während der rechte funktioniert, ist die Verriegelungslasche des linken Steckverbinders oft nicht vollständig verriegelt. Wenn alle Überprüfungen bestanden sind, fahren Sie mit Test und Kalibrierung nach dem Austausch fort, um den vollen Betrieb zu bestätigen.

Es wird oft angenommen, dass ein nicht reagierender Joystick nach dem Austausch automatisch ein defektes Modul ist. In den meisten Fällen löst eine einfache Behebung des Verbindungs- oder Ausrichtungsproblems das Problem. Erst nachdem alle Überprüfungen bestanden sind, sollte ein defektes Modul in Betracht gezogen werden. Erzwingen Sie also keinen Zusammenbau, ohne jede Überprüfung zu bestätigen.

Die folgenden Produkte sind nützliche Beispiele, um verfügbare Optionen zu vergleichen. Prüfe vor dem Kauf, ob Kompatibilitätskriterien, Eigenschaften und Produktdetails zu deinem Bedarf passen.

Joy-Con Analog-Joystick Sensormodul

Preis ansehen

Joy-Con TMR-Joystick Ersatz

Preis ansehen

Joy-Con Hall-Effekt Joystick-Paar

Preis ansehen

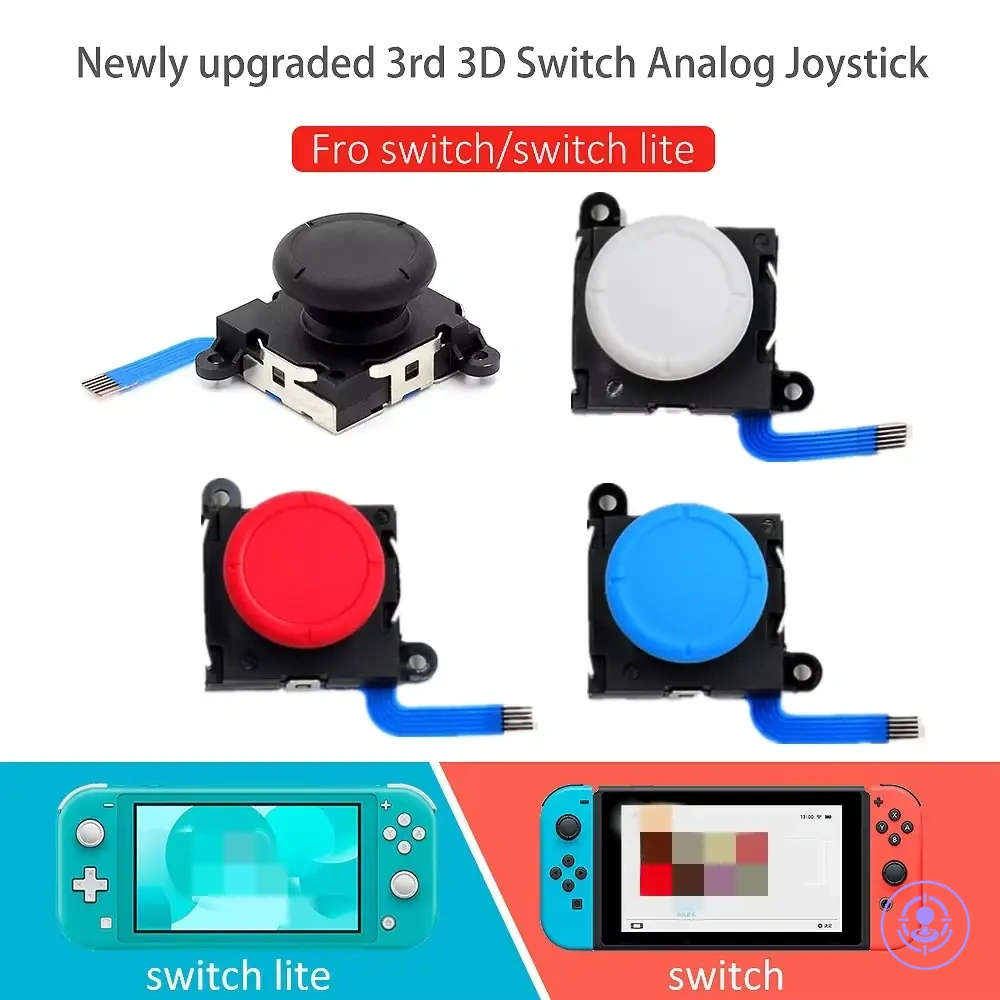

Joy-Con 3D-Analog-Joystick Ersatz

Preis ansehen

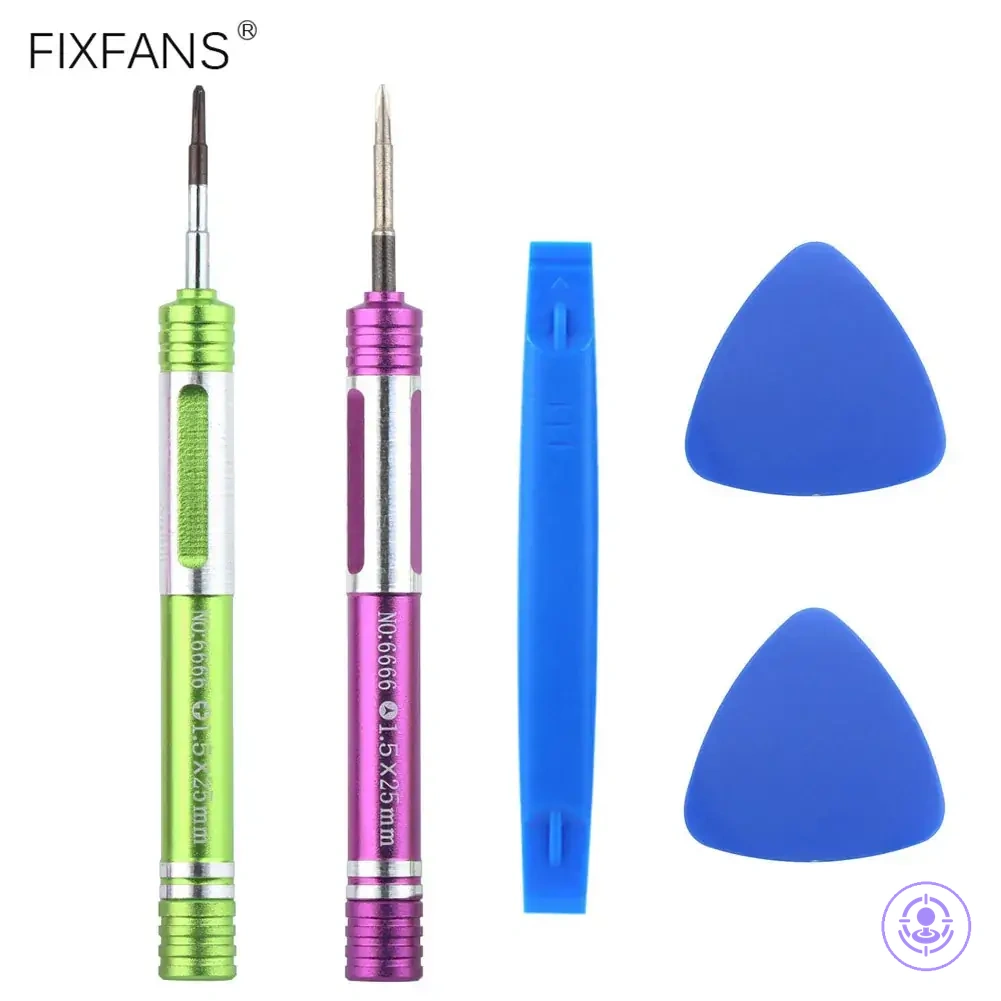

Y00 Triwing Schraubendreher Werkzeug-Set

Preis ansehen

Verbindungsprüfungen vor der Kalibrierung und dem vollständigen Test nach der Reparatur

Verbindungsprüfungen bestätigen, dass Verbindungspunkte vor der Kalibrierung sicher sind, damit das System vorhersagbare Eingaben anstelle von intermittierenden Signalen von losen Kontakten erhält. Eine lose Verriegelungslasche oder ein teilweise eingestecktes Kabel kann einen Komponentenfehler vortäuschen. Überprüfen Sie vor der Kalibrierung.

Wenn ein Verbindungspunkt wiederholt ausfällt, öffnen Sie ihn zur Inspektion erneut, anstatt nur Software-Versuche zu wiederholen. Bestätigen Sie jeden Punkt vor dem Fortfahren:

• Zustand der Verriegelungslasche: Steckverbinder-Clip vollständig verriegelt. Erfolg: hörbares Einrasten, kein sichtbarer Spalt.
• Einführtiefe: Steckverbinder vollständig eingesteckt. Erfolg: Steckverbinderkörper bündig mit dem Gehäuse, kein Zwischenraum.
• Kabelgeradheit: Flachbandkabel gerade, keine scharfen Winkel oder Einklemmer. Erfolg: liegt flach ohne eingeklemmte Abschnitte.
• Ausrichtung: Steckverbinderausrichtung entspricht der Buchsenführung. Erfolg: Ausrichtungspfeile oder -kerben fluchten ohne Kraft.
• Anpressdruck: Steckverbinder gleichmäßig eingedrückt. Erfolg: keine Neigung oder erhöhte Kante über die Breite.

Bei wiederholtem Auftreten erneut öffnen.

Abbruchbedingungen, die auf ein tieferliegendes Problem hinweisen und weitergehende Fehlersuchschritte erfordern

Abbruchbedingungen zeigen an, wann ein wiederholter Modulaustausch unproduktiv wird. Sie frühzeitig zu erkennen schont Bauteile, indem unnötige Handhabung vermieden wird. Wenn die Inspektion Abbruchbedingungen aufdeckt, riskieren weitere Austauschschritte mehr Schaden anzurichten. Ein frühzeitiger Stopp schützt dann die Bauteile.

Unterscheiden Sie zwischen Modulaustausch-Prüfungen und weitergehender Fehlersuche: Zum Beispiel führt eine lose Flachbandverbindung oft zu zeitweiligem Ansprechen, das sich durch Wiedereinsetzen behebt, während ein gleichbleibender Fehler bei mehreren neuen Joystick-Modulen auf ein tieferliegendes Controller-Problem hindeutet. Die folgenden Abbruchbedingungen zeigen an, wann ein weiterer Austausch mehr schaden als nutzen könnte:

• Physikalischer Schaden: Achten Sie auf sichtbare Risse, Einrisse oder verbogene Stifte am Steckverbinder oder Flachbandkabel. Ein beschädigtes Bauteil deutet darauf hin, dass ein zuverlässiger Kontakt nicht durch einfachen Austausch wiederhergestellt werden kann.
• Verriegelungslaschenfehler: Überprüfen Sie, ob die Verriegelungslasche des Steckverbinders einrastet und sicher hält. Eine defekte Lasche deutet darauf hin, dass das neue Modul möglicherweise nicht richtig sitzt, was zu unzuverlässiger Funktion führt.
• Anhaltende Nicht-Reaktion: Wenn der Controller wiederholt keine Eingabe zeigt, selbst nachdem ein neuer Joystick installiert wurde, liegt das Problem wahrscheinlich außerhalb des Joystick-Moduls bei anderen internen Komponenten.
• Inkonsistente Eingabe: Unregelmäßige Cursorbewegungen oder Drift, die nach dem Austausch bestehen bleiben, können darauf hindeuten, dass Kalibrierung oder Signalverarbeitung tiefer im System betroffen sind.
• Wiederholter Fehler innerhalb kurzer Zeit: Ein neu installiertes Modul, das schnell wieder ausfällt, deutet auf Umgebungsbelastung, Stromprobleme oder andere zugrundeliegende Hardwareprobleme hin.
• Ungewöhnliches Verhalten über Anwendungen hinweg: Wenn das Problem nur in bestimmten Spielen oder Modi auftritt, könnten Software- oder Treiberfaktoren eine Rolle spielen, und nicht nur die Hardware.

Für weitergehende Fehlersuche siehe Fehlerbehebung, wenn Probleme bleiben.
