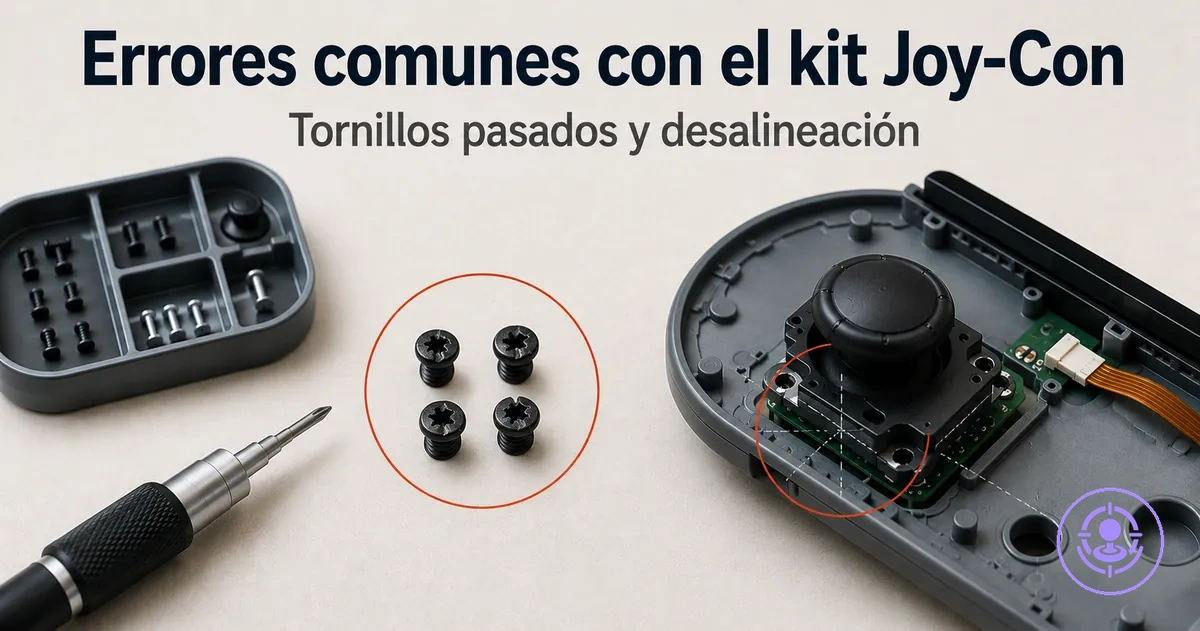

Errores del kit de reparación del drift de Joy-Con: cómo se producen los tornillos pasados, la desalineación y los conectores sueltos

Los errores del kit de reparación del drift de Joy-Con son los patrones de fallo que ocurren cuando un intento de reparación sale mal durante el desmontaje o el montaje, y no por el drift en sí. Estos errores involucran tres modos de fallo interconectados:

• un tornillo pasado de rosca a menudo causado por un ajuste incorrecto de la punta o un par excesivo
• un cable de cinta que puede perder continuidad si su pestillo de conector no está completamente asentado
• una desalineación mecánica que a menudo resulta de un cierre desigual de la carcasa o un cable flexible pinzado

Un Joy-Con que funcionaba antes de la reparación puede desarrollar nuevos problemas después del montaje, como una respuesta intermitente o un ajuste flojo. Esta página cubre los patrones de error en lugar de los pasos completos de reparación, lo que le permite identificar qué error de manipulación probablemente provocó un nuevo síntoma sin tener que repetir todo el flujo de trabajo de reemplazo del joystick.

Los resultados dependen del estado del tornillo, la fragilidad del pestillo y las variaciones menores de modelo, por lo que la misma acción puede producir resultados diferentes en distintas unidades. Para obtener una visión más amplia de los flujos de trabajo de reparación más allá de los patrones de error, consulte el hub del kit de reparación del drift de Joy-Con.

Qué cambia un error del kit de reparación dentro de un Joy-Con

Un error del kit de reparación es una elección de manipulación o montaje que cambia el estado físico de un sujetador, conector, conector, cable o asiento dentro de un Joy-Con. Puede pasar de rosca la cabeza de un tornillo, desasentar un pestillo de cinta, pellizcar un cable flexible o dejar una junta de la carcasa desalineada. Estas cuatro categorías (integridad de los sujetadores, continuidad eléctrica, alineación mecánica y colocación del cierre) cubren los elementos que puede afectar un error.

Un error de estado reversible, como un conector flojo, a menudo se puede corregir reasentándolo. El daño físico, como una rosca pasada, puede requerir reemplazo de piezas. Debido a que las revisiones de modelo varían, la misma elección de manipulación puede producir resultados diferentes en distintas versiones de Joy-Con. Cualquier síntoma que aparezca después de una reparación debe tratarse como una señal de que puede haber ocurrido un cambio de estado, no como la prueba de un error concreto.

• Integridad de los sujetadores: Aplicar un par excesivo a la cabeza de un tornillo puede pasar la rosca, dificultando la extracción. Un sujetador con la rosca cruzada puede no mantener la carcasa bien unida.
• Continuidad eléctrica: Asentar incorrectamente el pestillo de un conector o pasar un cable de cinta por un borde afilado puede romper el contacto y causar un funcionamiento intermitente o pérdida de función.
• Alineación mecánica: Forzar la carcasa para cerrarla sin alinear las piezas internas puede pellizcar un cable o aumentar la resistencia en las piezas móviles, lo que provoca un espacio en la junta.
• Colocación del cierre: Desalinear la cubierta trasera puede dejar el pestillo del riel desasentado, lo que provoca que el Joy-Con se deslice de la consola sin presionar el botón de liberación.

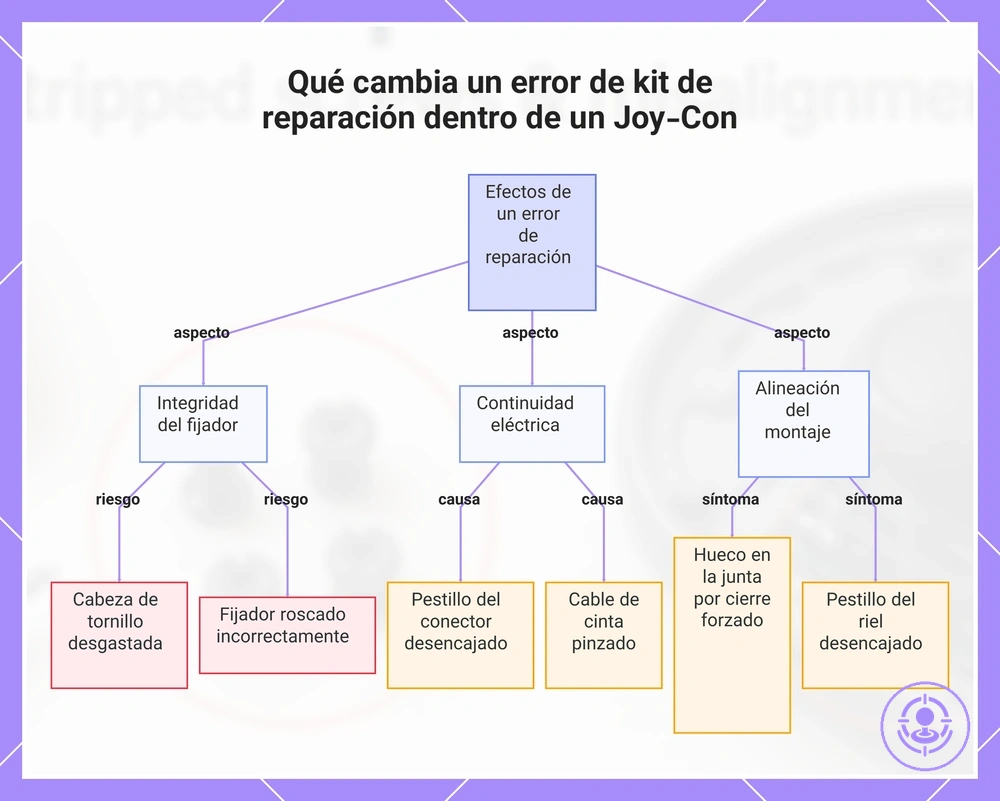

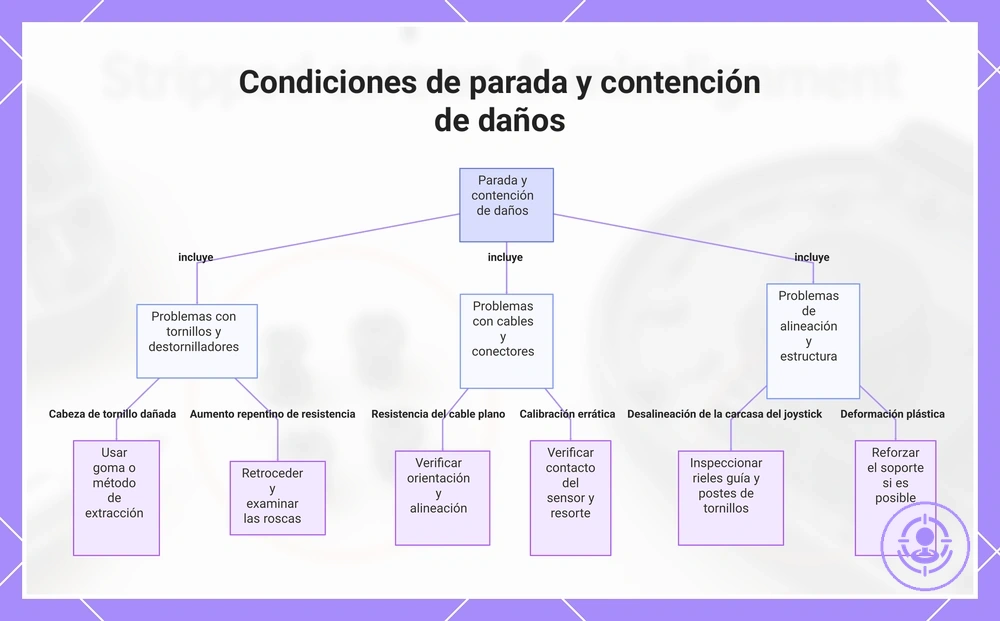

Este diagrama muestra las principales categorías de cambios de estado físico que un error de reparación puede causar dentro de un Joy-Con, incluidos problemas de fijación, eléctricos y de montaje.

Errores que bloquean el resultado de la reparación frente a errores que dañan físicamente las piezas

Los errores que bloquean el resultado de la reparación son reversibles, mientras que los errores que dañan físicamente las piezas suelen ser irreversibles. Los criterios clasifican los errores por reversibilidad y riesgo de escalada, guiando si se debe intentar la recuperación revisando la reparación o detenerse y reemplazar un componente dañado.

Tipo de resultado	Estado de error típico	Primera acción más segura	Riesgo de escalada
Reversible (bloquea el resultado de la reparación)	Montaje incorrecto o una conexión floja que puede impedir el funcionamiento sin dañar la pieza.	Reasiente el componente y vuelva a comprobar la alineación y el ajuste.	Riesgo bajo; la reparación puede continuar una vez corregido el error.
Irreversible (daña físicamente las piezas)	Apriete excesivo que puede causar un componente desgarrado o agrietado.	Detenga el montaje inmediatamente y reemplace la pieza dañada.	Riesgo alto; los intentos repetidos suelen empeorar el daño.

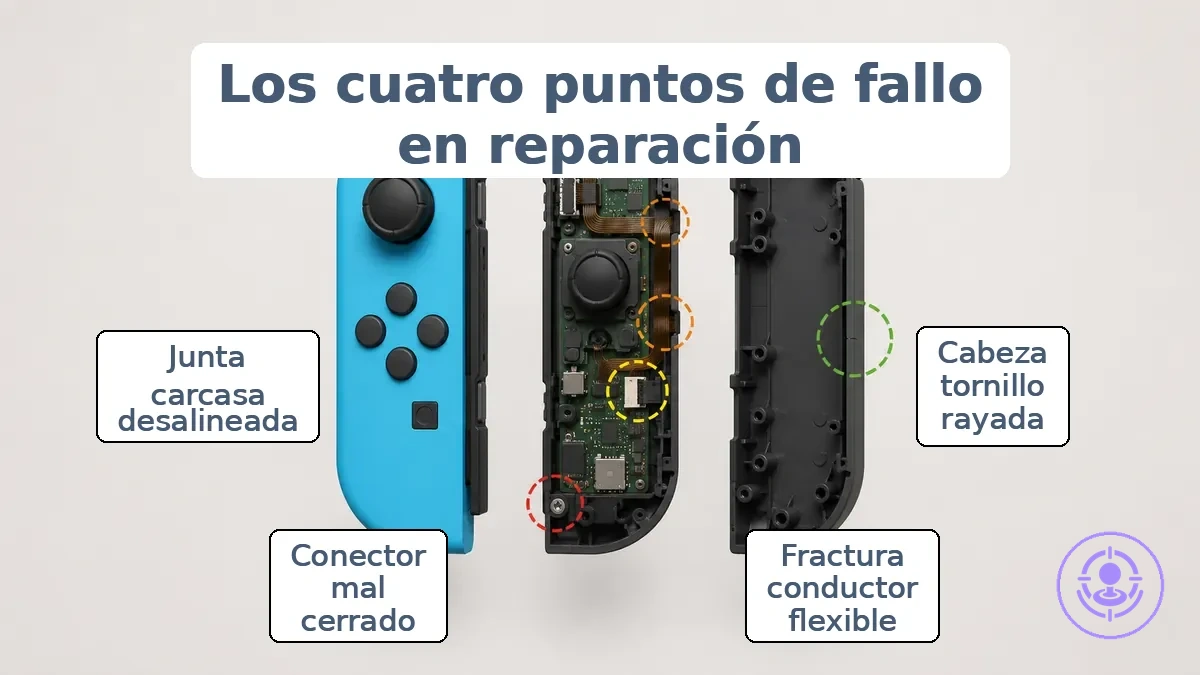

Los puntos de contacto más propensos a fallos: cabezas de tornillo, cables de cinta, pestillos de conector y asiento de la carcasa

Los puntos de contacto más propensos a fallos (cabezas de tornillo, cables de cinta, pestillos de conector y asiento de la carcasa) tienen cada uno un atributo frágil que puede fallar si se manipulan incorrectamente. Estos son los puntos de contacto que se manejan directamente. El diagrama señala dónde aparecen estos puntos de contacto propensos a fallos: ubicaciones de cabezas de tornillo, rutas de cables de cinta, zonas de pestillos de conector y la línea de asiento de la carcasa.

• Cabeza de tornillo: Un ajuste de punta incorrecto suele provocar que la punta se salga, lo que puede pasar de rosca la cabeza. Pasarla de rosca suele dificultar la extracción.
• Cable de cinta: Los dobleces o pellizcos pronunciados pueden fracturar los conductores flexibles. Una conexión intermitente es una consecuencia común.
• Pestillo de conector: No bloquear completamente el pestillo puede dejar el cable parcialmente asentado. A menudo sigue una función ausente o un contacto flojo.
• Asiento de la carcasa: Las juntas de la carcasa desalineadas crean resistencia durante el cierre. El resultado típico es un hueco visible o la carcasa deformada.

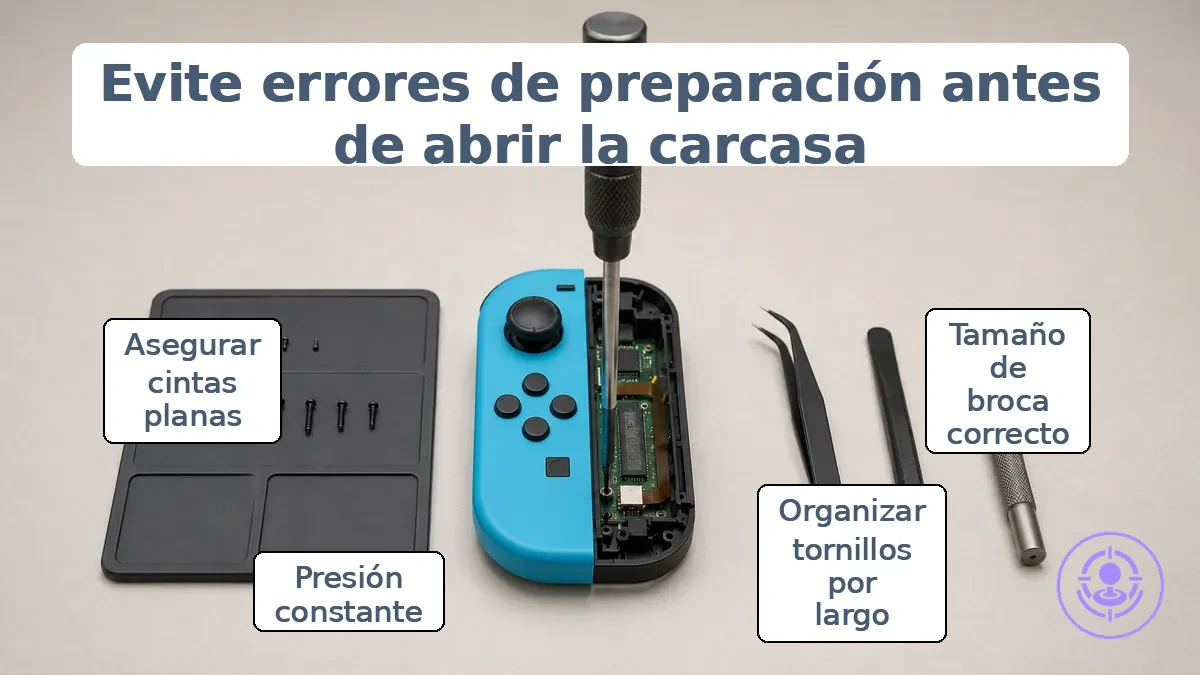

Errores de preparación que causan daños evitables antes de abrir la carcasa

Una preparación y un control deficientes causan la mayoría de los daños evitables durante la reparación, no el trabajo electrónico complejo. Apresurarse a desmontar sin comprobar el ajuste de la punta, la estabilidad de la superficie de trabajo o el orden de los tornillos a menudo provoca roscas pasadas, cables pinzados o pérdida de piezas. El control vence a la fuerza.

Una lista de preparación para evitar errores previene los errores de preparación que causan roscas pasadas, cables pinzados y desalineación. Comience verificando que el perfil de su punta coincida con el tamaño de la cabeza del tornillo para un acoplamiento completo.

• Utilice el tamaño y perfil de punta correctos para evitar cabezas de tornillo pasadas de rosca.
• Organice los tornillos por posición y longitud para evitar confusiones que causen desalineación.
• Trabaje con iluminación adecuada y sobre una superficie estable para reducir la posibilidad de resbalones.
• Sujete el destornillador recto y aplique presión constante para evitar que la punta se salga y dañe los bordes.
• Mantenga cerca una alfombrilla magnética o un recipiente etiquetado para evitar perder piezas pequeñas.
• Evite la fuerza excesiva cuando el tornillo ofrezca resistencia y verifique que no esté cruzado para evitar dañar la rosca.
• Asegure los cables de cinta sueltos antes de girar la placa para evitar desgarros.

Errores de ajuste entre punta y tornillo que provocan un pasaje de rosca instantáneo

El pasaje de rosca a menudo comienza cuando el perfil o tamaño del destornillador no coincide con la cabeza del tornillo, o cuando la punta no logra un acoplamiento completo. Un manejo adecuado de los destornilladores y manejo de tornillos es necesario para evitar las discrepancias de esta lista. Las discrepancias muestran cómo estos errores de ajuste pasan de rosca las cabezas de los tornillos.

• Perfil de destornillador incorrecto (p. ej., punta Phillips en un tornillo Pozidriv) → la punta se siente floja y resbala bajo el par → se produce la salida de la punta porque los flancos cónicos pierden contacto con las paredes de arrastre paralelas.
• Tamaño de punta incorrecto (p. ej., punta #1 en un hueco #2) → tambaleo y mal contacto → redondeo de los bordes del hueco al concentrarse la fuerza en un área pequeña.
• Punta desgastada o redondeada → contacto superficial reducido → mayor presión hacia abajo necesaria para evitar el deslizamiento, lo que acelera la salida de la punta y el redondeo.
• Acoplamiento parcial (punta no completamente asentada) → la punta descansa sobre las puntas del hueco en lugar de los flancos → deslizamiento y deformación del orificio de arrastre.

Errores de control de tornillos: mezclar longitudes, perder piezas y apretar en exceso durante el montaje

Mezclar tornillos, perder piezas y apretar en exceso suelen provocar huecos en el cierre, problemas de presión y desalineación después del montaje. Use esta lista de verificación para evitar confusiones y desalineaciones manteniendo la atención en la identificación, la consistencia en la colocación y la disciplina en el par de apriete.

• Antes del desmontaje, etiquete cada grupo de tornillos por su longitud de tornillo y posición del tornillo para evitar confusiones de longitud durante el montaje.
• Separe las piezas por función para que una colocación incorrecta en el agujero no cree un espaciador o un hueco bajo la carcasa.
• Compruebe que cada tornillo se asienta completamente sin resistencia; si se traba, deténgase y verifique que la longitud del tornillo y el agujero coincidan.
• Evite apretar en exceso los postes de plástico, ya que la fuerza excesiva puede agrietar el poste o causar daños en la rosca que impidan un cierre seguro.
• Use una secuencia de apriete constante y deténgase tan pronto como el tornillo esté firme para reducir el riesgo de apretar en exceso.

Errores de manipulación que doblan, pliegan o enganchan los cables de cinta

Los cables de cinta suelen fallar debido a dobleces, enganches o contacto con bordes afilados durante la manipulación. Los movimientos enumerados a continuación pueden causar dobleces, pliegues o enganches que dañen el cable.

• Doblar el cable de cinta más allá de su radio de curvatura recomendado puede crear un pliegue y causar una entrada intermitente o ausente.
• Tirar del cable de cinta contra un borde afilado puede pellizcar los conductores y aumentar el riesgo de desgarro.
• Enganchar el cable de cinta durante el montaje puede inducir estrés localizado y daños internos.
• Doblar bruscamente el cable de cinta en un solo punto pliega las pistas, que pueden romperse con el tiempo.
• Pellizcar el cable de cinta entre piezas de la carcasa o bajo tornillos puede cortar las conexiones y causar un fallo intermitente o completo.

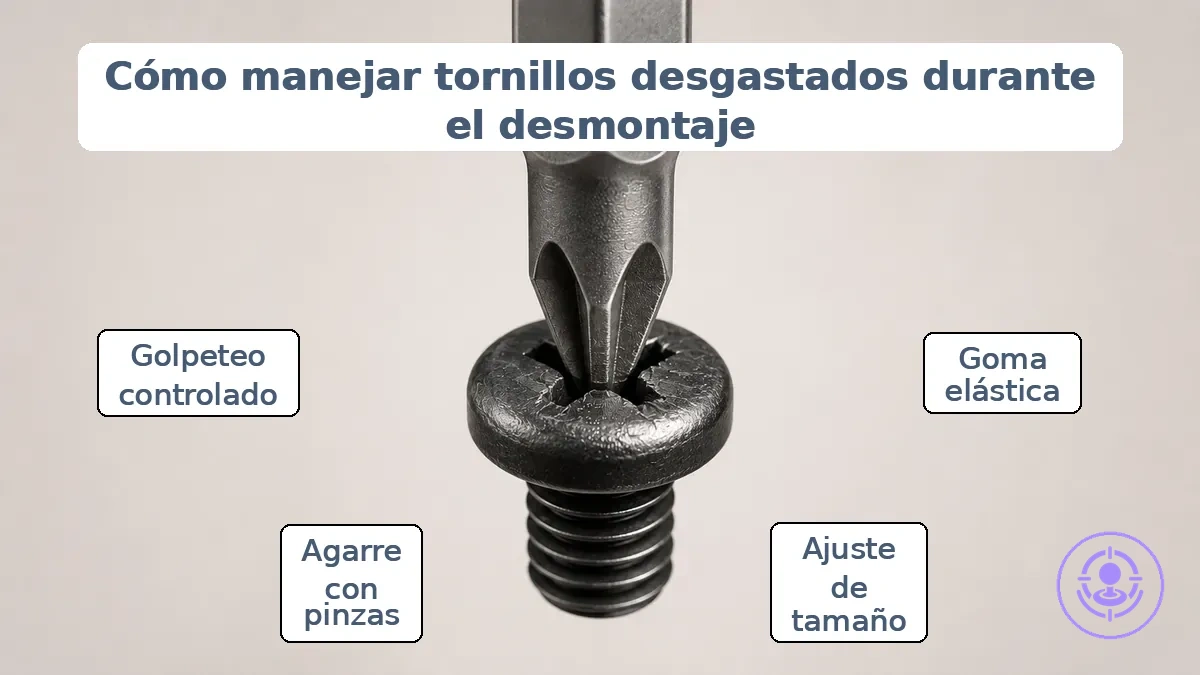

Tornillos pasados de rosca y atascados durante el desmontaje

El deslizamiento repetido de un tornillo pasado o atascado aumenta el riesgo de daño, por lo tanto, se debe escalar gradualmente y usar una regla de parada. Un manejo adecuado de destornilladores y manejo de tornillos puede ayudar a evitar que se pasen de rosca inicialmente, pero los tornillos ya pasados requieren un enfoque diferente. Cuando el deslizamiento se repite, deténgase y reevalúe.

Los tornillos pasados o atascados suelen desarrollar un redondeo temprano que es fácil pasar por alto. La imagen anotada resalta los signos tempranos de pasaje de rosca y el asentamiento correcto de la punta del destornillador para ayudar a evitar que la punta se salga.

Los pasos a continuación comienzan con una recuperación de agarre de bajo riesgo y solo se escalan después de que se active una señal de parada clara.

1. Recuperación con banda elástica. Coloque una banda elástica ancha sobre la cabeza del tornillo pasado, inserte la punta del destornillador y aplique presión firme hacia abajo mientras gira lentamente. Evite inclinar el destornillador, lo que empeora la salida de la punta. Señal de parada: Si el destornillador aún resbala sin girar, deténgase y pase al siguiente paso.
2. Ajuste de tamaño y ajuste de la punta. Cambie a una punta de destornillador ligeramente más grande o a una forma de accionamiento diferente, como una punta Torx, para hacer contacto con el metal no dañado dentro de la cabeza. Evite usar una punta desgastada o de tamaño insuficiente. Señal de parada: Si la nueva punta aún se sale, no la fuerce.
3. Agarre externo con alicates. Si la cabeza del tornillo es accesible por encima de la superficie, sujétela con alicates de punta fina o alicates de bloqueo y gire lentamente. Evite apretar tan fuerte que la cabeza se deforme. Señal de parada: Si la cabeza comienza a deformarse o los alicates resbalan, deténgase.
4. Golpeteo lateral controlado. Golpee ligeramente la cabeza del tornillo con un martillo pequeño para romper la fricción o corrosión de la rosca, luego vuelva a intentar el método de la banda elástica o los alicates. Evite golpes fuertes que puedan dañar la carcasa. Señal de parada: Si el tornillo no se mueve después del golpeteo, no continúe.

Los primeros signos de que una cabeza de tornillo está a punto de pasarse de rosca

Los primeros signos de que una cabeza de tornillo está a punto de pasarse de rosca son un destornillador que resbala o tiembla, una sensación de roce, y bordes brillantes o deformación en el hueco. Cuando detecte estas señales, deténgase y realinee antes de que la cabeza se redondee por completo.

• El destornillador resbala o tiembla durante la rotación en lugar de mantener un agarre firme — deténgase y realinee.
• Siente una sensación de roce o salto al aplicar el par de apriete — deténgase y reevalúe.
• Aparecen bordes brillantes alrededor del hueco de accionamiento, a menudo donde la punta contacta con el metal — deténgase y reevalúe.
• El redondeo de las esquinas del hueco se vuelve visible en los puntos de contacto — deténgase y reevalúe.
• El destornillador ya no se asienta completamente, requiriendo fuerza adicional hacia abajo para mantenerse enganchado — deténgase y realinee.
• Los bordes aparecen aplanados o el hueco parece mordisqueado — deténgase y reevalúe.

Causas comunes del pasaje de rosca: ángulo de presión, perfil de destornillador incorrecto y comportamiento de salida de la punta

La salida de la punta es un efecto mecánico causado por la falta de coincidencia y desalineación entre la punta del destornillador y el hueco del tornillo; es decir, un problema de ajuste y ángulo.

El ángulo de presión, el perfil del destornillador y la alineación afectan la transferencia de fuerza. Estas correspondencias de causa a ajuste vinculan las causas comunes del pasaje de rosca con ajustes más seguros.

• Perfil de destornillador incorrecto: Usar una punta que no coincida con la forma del hueco del tornillo reduce el acoplamiento y aumenta la salida de la punta. Ajuste más seguro: Seleccione el tipo y tamaño de punta correctos antes de atornillar.
• Ángulo de presión incorrecto: Inclinar el destornillador con respecto al eje del tornillo cambia el vector de fuerza, empujando la punta hacia afuera. Ajuste más seguro: Mantenga el destornillador alineado con el eje del tornillo y aplique presión constante y recta.
• Punta desgastada o redondeada: Una punta desafilada o deformada no puede acoplarse completamente, aumentando la probabilidad de deslizamiento. Ajuste más seguro: Reemplace las puntas desgastadas por puntas afiladas y que coincidan, que se asienten firmemente en el hueco.
• Acoplamiento desalineado: Iniciar el destornillador descentrado o en ángulo impide el contacto superficial completo. Ajuste más seguro: Asegúrese de que la punta esté centrada y completamente asentada antes de aplicar el par de apriete.

Estos ajustes pueden reducir la salida de la punta y el riesgo de pasaje de rosca, pero pueden no funcionar en tornillos ya dañados o apretados en exceso, donde se necesitan cuidados adicionales o métodos de extracción alternativos.

Intentos de recuperación controlados antes de escalar a la extracción

Un intento de recuperación controlado seguro restaura el agarre de la cabeza del tornillo sin aumentar el daño en la cabeza. Antes de extraerlo, los intentos de bajo riesgo que usan alineación constante y tracción pueden tener éxito si la cabeza del tornillo no está completamente pasada de rosca. Este flujo de reparación paso a paso comienza con el intento de menor riesgo y avanza hacia técnicas más invasivas, cada una con una señal de parada clara.

1. Coloque una punta que haga un contacto sólido sin tambaleo, aplique presión firme hacia abajo y gire lentamente manteniendo la alineación. Si la punta resbala, trate esto como una señal de parada y no la fuerce.
2. Coloque una capa de agarre (como una banda elástica) entre la punta y la cabeza del tornillo para aumentar la tracción. Vuelva a asentar la punta e intente girar con menor deslizamiento; si la punta se acopla, continúe; si no, deténgase.
3. Aplique aceite penetrante en la cabeza del tornillo, espere brevemente y luego intente de nuevo con presión constante. Si el tornillo no se mueve o la cabeza se deforma aún más, deténgase y considere la extracción.

Cuándo ayuda un extractor de microtornillos y cuándo aumenta el riesgo

Usar un extractor de microtornillos es una opción de último recurso solo cuando aún es posible un acoplamiento centrado con la cabeza del tornillo. La perforación descentrada aumenta el riesgo de daños colaterales, especialmente en postes de plástico o roscas. Esta lista de verificación separa las condiciones en las que la extracción ayuda de aquellas en las que aumenta el riesgo.

• Úselo cuando: La cabeza del tornillo proporciona una superficie de centrado y se puede mantener una alineación recta y centrada perpendicular al eje del tornillo durante la perforación.
• Úselo cuando: El material circundante es metal o es robusto y puede soportar el par sin fracturarse.
• Úselo cuando: La perforación controlada a baja velocidad y la extracción inversa son factibles sin impacto.
• Úselo cuando: El riesgo de daños colaterales en componentes adyacentes es bajo porque el tornillo está aislado.

• Evítelo cuando: La cabeza del tornillo está completamente pasada, rota al ras o falta, sin dejar guía de centrado.
• Evítelo cuando: No se pueda confirmar visualmente la alineación centrada después del orificio piloto inicial.
• Evítelo cuando: El tornillo esté en un poste de plástico o una carcasa delgada que pueda agrietarse bajo el par del extractor.
• Evítelo cuando: Es probable una perforación descentrada debido a acceso difícil, visibilidad limitada o una pieza de trabajo inestable.
• Evítelo cuando: No se pueda mantener la alineación durante la perforación: deténgase y considere métodos alternativos para evitar daños mayores.

Errores de conector flojo y asiento del cable de cinta que causan la falta de funciones

La falta de funciones después del montaje del Joy-Con a menudo se debe a un pestillo de conector flojo o a un cable de cinta no completamente asentado. Una cinta parcialmente asentada a menudo causa un comportamiento intermitente o simula un fallo de componente. Verifique el asiento de la cinta primero antes de asumir daños más profundos; si reasentarla no restaura la función, puede ser necesaria una solución de problemas tras la reparación.

El asiento parcial es engañoso: el conector puede parecer completamente asentado mientras los contactos de la cinta solo tocan de forma intermitente. Revise cada cable de cinta y pestillo de conector en secuencia, comenzando por los puntos de fallo más comunes. Esta lista de verificación de diagnóstico asigna síntomas a errores comunes de conector flojo y asiento de cinta, y proporciona una verificación reversible segura para cada uno.

• Falta de función de un solo botón o gatillo: la causa probable es que el cable de cinta de ese botón no esté completamente asentado o que el pestillo del conector esté parcialmente abierto. Verificación: Abra el pestillo, reasiente la cinta hasta que haga tope, luego bloquee el pestillo completamente.
• Entrada intermitente de la palanca analógica: la causa probable es un contacto parcial de una cinta floja o un pestillo que no encajó al cerrarse. Verificación: Retire la cinta, inspeccione si hay contactos doblados, reasiente firmemente y asegúrese de que el pestillo esté bloqueado.
• Sin respuesta de todo el lado del mando: la causa probable es que un cable de cinta principal no esté asentado en el conector de la placa base o que el pestillo no esté acoplado. Verificación: Verifique que la cinta esté insertada recta y que el pestillo esté presionado hasta que encaje.
• Comportamiento errático o entradas fantasma: la causa probable es una conexión parcial de una cinta ligeramente descentrada o que el pestillo no esté completamente asegurado. Verificación: Reasiente la cinta, asegurándose de que esté centrada y que el pestillo esté bloqueado en ambos lados.
• LED o vibración no funcionan: la causa probable es que el cable de cinta de ese subconjunto no esté completamente insertado o que el pestillo no esté bloqueado. Verificación: Abra el conector, empuje la cinta hasta que haga tope, luego cierre el pestillo completamente.
• Varias funciones faltan juntas: la causa probable es que el cable de cinta principal que conecta la placa hija con la placa principal no esté asentado correctamente. Verificación: Retire la cinta con cuidado, inspeccione si hay daños, reasiente y bloquee el pestillo en ambos extremos.
• Función intermitente que mejora al presionar la parte posterior del mando: la causa probable es un cable de cinta que está parcialmente asentado y hace mejor contacto bajo presión. Verificación: Abra el conector, reasiente la cinta completamente y asegúrese de que el pestillo esté bloqueado.

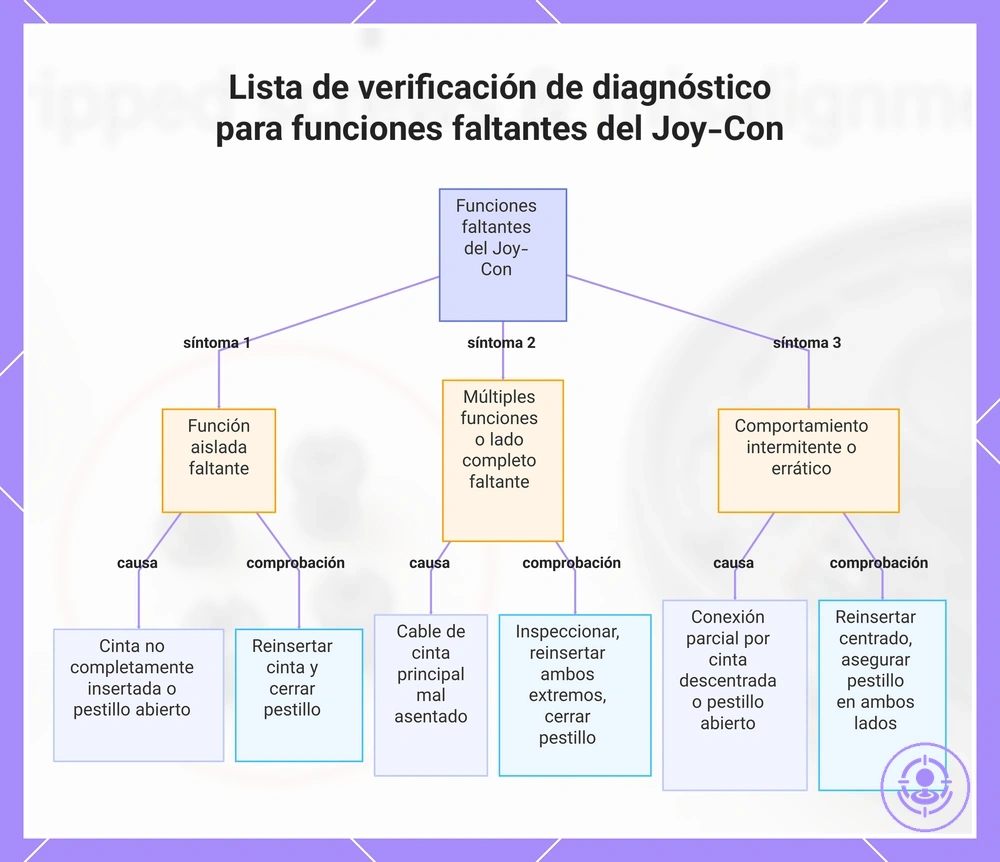

Este gráfico relaciona errores comunes de asiento de cintas con síntomas y ofrece comprobaciones reversibles para cada uno.

Errores del pestillo del conector: no bloqueado completamente, inserción desalineada y daño del pestillo

Un pestillo de conector debe estar completamente bloqueado y correctamente alineado para una continuidad eléctrica fiable. Los siguientes errores del pestillo del conector asignan los errores de manipulación a sus riesgos:

• No bloqueado completamente: el acoplamiento parcial puede permitir que el terminal se salga bajo vibración, causando pérdida intermitente de señal.
• Inserción desalineada: forzar el conector en ángulo puede doblar los pines o dañar la carcasa del pestillo, lo que provoca un contacto poco fiable.
• Daño del pestillo: un pestillo agrietado o roto no puede asegurar la conexión de forma fiable, haciendo más probable una desconexión accidental y una continuidad intermitente.
• Bloqueo parcial: cuando el pestillo hace clic pero no está completamente asentado, el micromovimiento en la interfaz de contacto puede aumentar la resistencia y causar fallos intermitentes.
• Apriete excesivo o palanca: aplicar fuerza excesiva a la lengüeta del pestillo puede deformar el mecanismo de bloqueo, reduciendo su capacidad para sujetar el conector de forma segura.

Errores de enrutamiento de cinta que pellizcan los cables durante el cierre

El enrutamiento de la cinta puede pellizcar los cables durante el cierre cuando el cable cruza bordes afilados, pasa cerca de postes de tornillos o recorre áreas con piezas móviles. Estos errores pueden atrapar el cable entre superficies, creando resistencia que impide el cierre o daña la cinta.

Antes de cerrar el conjunto, use estas verificaciones de espacio libre para detectar errores de enrutamiento que pellizcan:

• Compruebe si la ruta de la cinta evita bordes afilados de la carcasa que podrían enganchar o cortar el cable durante el cierre.
• Verifique que ningún cable esté atrapado debajo o alrededor de los postes de los tornillos, ya que un cable atrapado puede crear un hueco en el cierre.
• Asegúrese de que el cable no pase por líneas de bisagra u otras piezas móviles que puedan pellizcarlo al cerrar el conjunto.
• Confirme que haya suficiente holgura a lo largo de la ruta de enrutamiento para evitar tensión que tire del cable contra un borde.
• Pruebe si hay conexión intermitente presionando suavemente el cable después del cierre; el pellizco en un borde a menudo causa señales intermitentes que se pueden resolver reasentando.
• Si se siente resistencia al cerrar el conjunto, deténgase e inspeccione la ruta en busca de algún punto donde el cable esté atrapado.

Síntomas posteriores al montaje que a menudo indican una conexión floja

Después del montaje, los grupos de síntomas que a menudo indican una conexión floja incluyen un comportamiento eléctrico intermitente, dificultades de arranque y calor o daños visibles, a menudo por un mal contacto en los terminales o puntos de tierra.

La tabla asigna cada grupo de síntomas a una primera verificación segura, y los pasos adicionales se cubren en la solución de problemas tras la reparación.

Grupo de síntomas	Área de conexión probable	Verificación segura	Qué suele significar
Luces intermitentes o dispositivos que se apagan	Terminales de batería, pines de conector o puntos de tierra	Mueva suavemente el conector sospechoso mientras el sistema está activo y observe si el síntoma parpadea.	Una interrupción temporal del contacto a menudo indica un terminal flojo o un pin corroído que puede necesitar limpieza o reasentamiento.
El motor gira pero no arranca, o giro lento	Cables de batería, correa de tierra principal o conectores del circuito de arranque	Inspeccione los extremos del cable para verificar que estén apretados y sin corrosión; limpie y reasiente si es necesario. No fuerce ni apriete en exceso.	Una alta resistencia en un cable de batería flojo puede reducir la corriente al motor de arranque. Si hay corrosión o daños visibles, reemplace el terminal en lugar de reutilizarlo.
Olor a quemado o plástico derretido cerca de los conectores	Conectores de alimentación, caja de fusibles o uniones de alta corriente	Toque la carcasa del conector con cuidado. Si se siente caliente, detenga la operación inmediatamente y no reinicie hasta inspeccionar la conexión.	El arco eléctrico de una conexión floja genera calor que puede derretir el plástico y crear daños visibles. Esta es una condición de parada que requiere el reemplazo del conector o terminal.

Errores de desalineación que impiden el cierre o crean nuevos puntos de tensión

Cuando una carcasa no cierra, la resistencia al cierre suele indicar un componente mal asentado o un cable atrapado, no la necesidad de aplicar más fuerza.

La desalineación durante el montaje puede crear puntos de pellizco que tensionan los cables y componentes, lo que provoca nuevos síntomas como una función intermitente o un hueco visible en la junta de la carcasa. Antes de apretar los tornillos, una verificación diagnóstica rápida puede ayudar a prevenir daños secundarios.

Cada señal de resistencia se asigna a un bloqueador probable y una verificación segura:

• Resistencia en una esquina — Probablemente un cable atrapado bajo un poste. Verificación segura: levante ligeramente la carcasa y busque un cable de cinta comprimido.
• Hueco uniforme que no cierra — Probablemente un punto de pellizco en un cable de cinta. Verificación segura: verifique que el cable quede plano en su canal designado.
• La junta de la carcasa se siente elástica — Probablemente desalineación de una espiga o poste de guía. Verificación segura: compruebe la alineación de la espiga antes de presionar.
• La carcasa encaja pero se abre — Probablemente un componente no completamente asentado en su zócalo. Verificación segura: retire la carcasa y compruebe la altura del componente.
• Un lado cierra, el otro lado tiene un hueco — Probablemente desalineación de la carcasa con respecto al marco interno. Verificación segura: afloje todos los tornillos, alinee la junta de manera uniforme y vuelva a apretar gradualmente.
• El agujero del tornillo no se alinea — Probablemente un componente interno se movió durante el montaje. Verificación segura: realinee el conjunto de componentes antes de atornillar.
• Resistencia después de apretar los tornillos — Probablemente un cable atrapado o una carcasa desalineada causada por apriete excesivo. Verificación segura: afloje los tornillos y verifique si hay un cable pellizcado o espigas desalineadas.
• La carcasa se deforma al cerrarse — Probablemente un cable mal colocado que crea un abultamiento. Verificación segura: confirme que todos los cables recorran los canales moldeados sin cruzar los postes de los tornillos.

Si la resistencia persiste después de estas verificaciones, deténgase y vuelva a inspeccionar el orden de montaje y el asiento de los componentes.

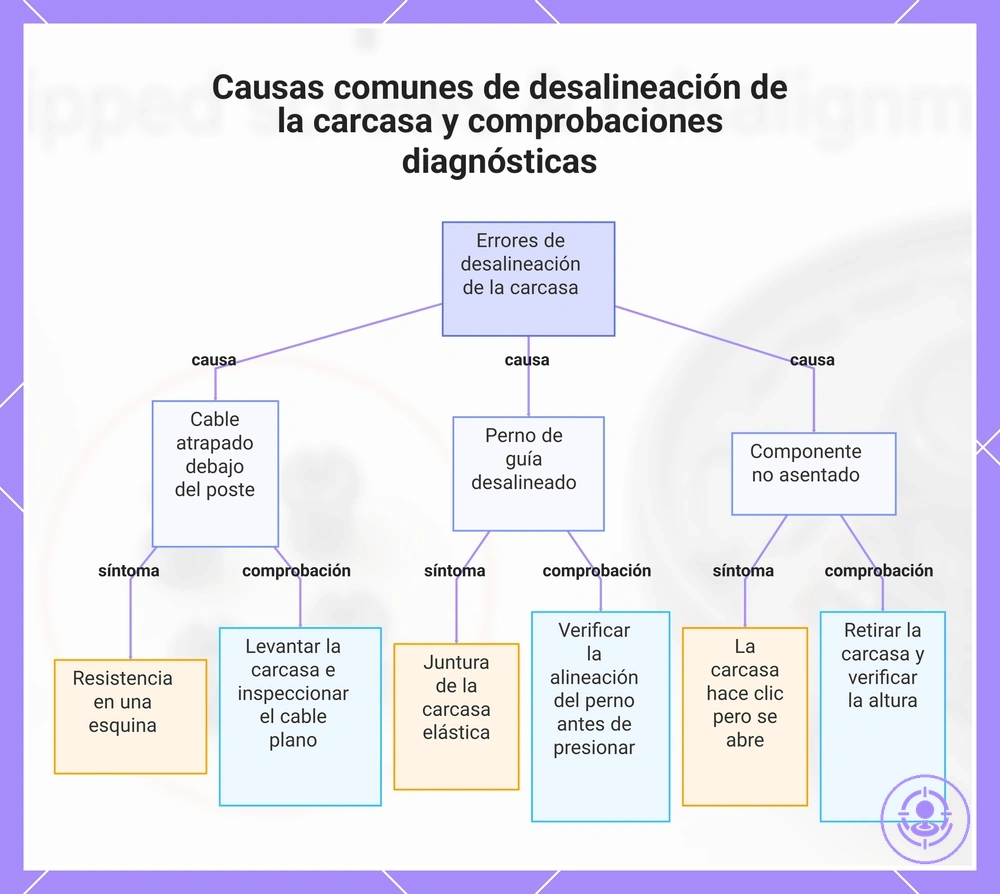

Este gráfico muestra tres causas comunes de desalineación, sus síntomas y las comprobaciones seguras para evitar daños secundarios durante el reensamblaje.

Errores de asiento del módulo que impiden la alineación de la carcasa

En cuanto al asiento del módulo, cada unidad debe quedar al ras para que los agujeros de los tornillos y los bordes de la carcasa se alineen de forma natural. Las señales visibles de que un error de asiento está impidiendo la alineación de la carcasa incluyen:

• Una inclinación en la junta donde un módulo queda más alto que la unidad adyacente.
• Un hueco visible entre los módulos que se ensancha hacia el borde delantero o trasero.
• Resistencia al insertar los tornillos, lo que sugiere que los agujeros pueden no estar alineados.
• Un módulo desplazado que no queda en escuadra con el marco o la pieza adyacente.
• Presión desigual en la carcasa al intentar cerrarla, que a menudo se siente como un agarrotamiento o un enganche.

Puntos de pellizco comunes que causan desalineación: cables, almohadillas de espuma y colocación de la batería

Los puntos de pellizco son trampas predecibles que impiden el cierre completo y pueden dañar las piezas blandas. Cuando un cable, una almohadilla de espuma o la batería quedan atrapados en un hueco de la junta durante el montaje, se crea resistencia y puede provocar un sellado intermitente o incompleto.

Los puntos de pellizco comunes se organizan por tipo de pieza y ubicación. Cada entrada indica la pieza atrapada, el síntoma de cierre y la acción segura de reasentamiento.

• Cable atrapado en un hueco de la junta: Un cable atrapado en un hueco de la junta puede impedir el cierre completo de la carcasa y causar un funcionamiento intermitente. Para reasentarlo, levante el cable fuera del hueco y vuelva a enrutarlo por su canal previsto.
• Almohadilla de espuma mal asentada: Una almohadilla de espuma comprimida o desplazada de su posición puede crear resistencia al cierre y separar la carcasa. Reposicione con cuidado la almohadilla para que quede plana sin superponerse a componentes adyacentes.
• Pellizco por colocación de la batería: Una batería colocada descentrada puede quedar atrapada entre las mitades de la carcasa, causando presión desigual y un hueco visible en la junta. Retire la batería y vuelva a asentarla centrada en su soporte antes de cerrar.
• Cable de cinta en la bisagra: Un cable de cinta atrapado cerca de un pivote de bisagra puede pellizcarse al cerrar la carcasa, provocando un tope duro o resistencia. Verifique que el cable esté enrutado lejos de la bisagra antes del cierre final.
• Mazo de cables entre componentes: Un mazo de cables atrapado entre dos piezas internas puede crear un abultamiento que impida que la carcasa asiente al ras. Meta el mazo en su ranura designada y verifique el espacio libre.
• Almohadilla de espuma sobre un conector: Una almohadilla de espuma que se superpone a un conector puede impedir que el conector asiente completamente, lo que puede causar problemas funcionales. Recorte o reposicione la almohadilla para que no interfiera con ningún conector.

Forzar el cierre de la carcasa y los patrones de daño que crea

Forzar el cierre a menudo convierte la desalineación en postes agrietados, cintas pellizcadas o asientos deformados cuando la carcasa se presiona para cerrar sin verificar y corregir primero la alineación. Cada patrón de daño a continuación está vinculado a su causa probable y al riesgo de síntoma que puede crear.

• Poste agrietado → la fuerza de alineación se concentra en un solo poste de montaje → ajuste suelto o desigual de la carcasa después del montaje
• Cinta pellizcada → presionar para cerrar atrapa un cable flexible contra la carcasa → nuevo síntoma como respuesta intermitente de los botones
• Asiento deformado → la presión desigual dobla un borde o riel de plástico → posible hueco permanente o dificultad para reasentar la carcasa
• Superficie interna rayada → deslizar una carcasa desalineada sobre un borde afilado → problemas estéticos o de conexión a tierra
• Caja del tornillo pasada de rosca → forzar el tornillo mientras la carcasa ya está tensada → rosca pasada y tornillo flojo que no sujeta

Errores de montaje y verificación que hacen que el drift parezca «no reparado»

Un error de verificación puede hacer que el drift parezca no reparado después del montaje, creando un falso negativo. Un asiento incompleto o una desalineación pueden enmascarar el efecto de la reparación. Verifique antes de rehacer.

La verificación en esta etapa comprueba que las piezas de reparación estén asentadas correctamente, que se haya seguido la secuencia de montaje y que el joystick responda de forma predecible antes de reabrir el mando. Para un análisis más detallado, consulte la solución de problemas tras la reparación.

La siguiente lista de verificación prioriza comprobaciones reversibles que ayudan a evitar errores de verificación al confirmar un montaje correcto sin reabrir la carcasa.

• Comportamiento: El drift persiste exactamente igual. Verificación: Verifique la orientación y el asiento del módulo de repuesto. Interpretación: Un módulo desalineado puede imitar el síntoma original.
• Comportamiento: El drift está presente pero es más leve. Verificación: Confirme que todos los tornillos estén apretados de manera uniforme. Interpretación: La presión desigual de los tornillos puede deformar la carcasa y afectar la palanca.
• Comportamiento: Sin respuesta en una dirección. Verificación: Asegúrese de que el cable de cinta esté completamente insertado y bloqueado. Interpretación: Una conexión floja puede aparecer como un síntoma de drift.
• Comportamiento: La palanca se siente arenosa. Verificación: Reasiente la tapa del joystick y elimine los residuos. Interpretación: La aspereza puede confundirse con drift de la palanca cuando está centrada.
• Comportamiento: La posición central se desvía lentamente. Verificación: Inspeccione la alineación del resorte. Interpretación: Un resorte mal colocado puede causar un drift que parece no estar relacionado con la reparación.
• Comportamiento: El drift aparece solo en ciertos juegos. Verificación: Reasiente la tapa del joystick y verifique que no roce contra la carcasa. Interpretación: Un atasco físico puede hacer que el drift parezca específico de un juego, ocultando una reparación correcta.

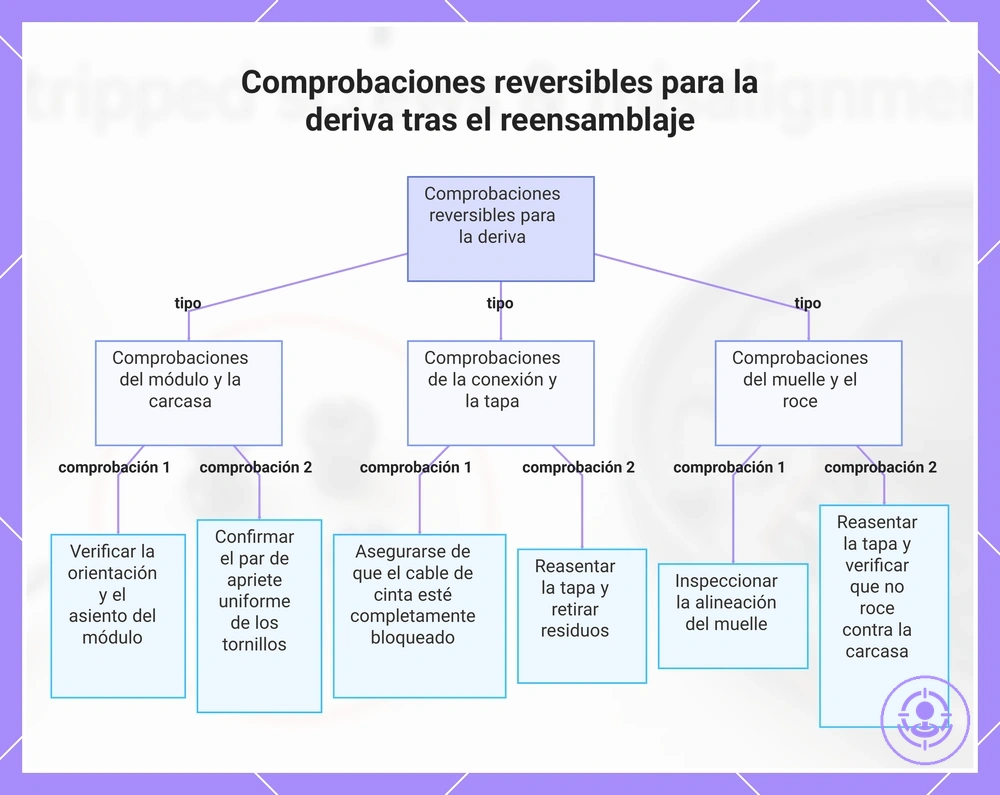

Este gráfico clasifica las seis comprobaciones reversibles enumeradas en la sección en tres grupos, ayudándole a identificar y solucionar errores de verificación sin tener que volver a abrir el controlador.

Saltarse las comprobaciones funcionales que revelan un mal asiento o desalineación a tiempo

Realice estas comprobaciones mínimas antes del apriete final para detectar fallos de asiento y alineación a tiempo. Realizarlas mientras reabrir aún es de bajo riesgo revela los problemas antes. Omitirlas retrasa la detección hasta después del apriete, haciendo que la corrección lleve más tiempo.

• Presione suavemente la pieza en su hueco. Respuesta esperada: queda al ras sin balancearse. Desviación: la pieza se inclina o se desplaza. Error probable: forzar la pieza en lugar de realinearla.
• Inserte un tornillo con la mano antes de usar un destornillador. Respuesta esperada: el tornillo rosca suavemente desde el principio. Desviación: el tornillo se traba o no avanza. Error probable: rosca cruzada por desalineación inicial.
• Deslice o gire el componente manualmente en todo su recorrido. Respuesta esperada: movimiento suave sin obstrucción. Desviación: el movimiento es rígido, desigual o se detiene repentinamente. Error probable: un cable está pellizcado o el componente no está completamente asentado.
• Compruebe la uniformidad del espacio alrededor de los bordes ensamblados. Respuesta esperada: espacio uniforme en todos los lados. Desviación: los espacios son más anchos en un lado. Error probable: el componente está instalado torcido.
• Agite suavemente el conjunto y escuche. Respuesta esperada: ningún sonido interno. Desviación: un traqueteo o clic indica una pieza suelta. Error probable: un clip o pestillo no está completamente bloqueado.
• Tire ligeramente de cada conector después de la inserción. Respuesta esperada: el conector se mantiene y queda al ras. Desviación: se sale fácilmente o queda levantado. Error probable: inserción incompleta debido a un pin desalineado.
• Presione el centro de la pieza asentada. Respuesta esperada: flexión mínima, sensación firme. Desviación: la pieza se curva o se desvía notablemente. Error probable: los separadores o soportes están desalineados.

Errores de contaminación introducidos durante la reparación que pueden afectar el comportamiento del joystick

Los errores de contaminación durante la reparación (como la introducción de polvo, residuos o aceites) pueden afectar el tacto y la consistencia del joystick. Las fuentes de contaminación comunes, junto con sus efectos y medidas de prevención sencillas, incluyen:

• Polvo de un área de trabajo sucia: puede acumularse en las pistas internas y causar inconsistencia en el tacto; prevención: limpie el área de trabajo antes de comenzar la reparación.
• Aceites y sudor de manos sin lavar: pueden transferirse a las superficies de contacto y crear manchas que interfieran con el movimiento suave; prevención: lávese las manos o use guantes.
• Residuos de componentes desgastados: pueden introducir partículas que alteren el tacto y la consistencia del joystick; prevención: inspeccione y limpie suavemente las piezas de repuesto antes de instalarlas.
• Fibras de tela de paños o ropa: pueden alojarse en las ranuras e impedir el recorrido del joystick; prevención: use materiales de limpieza que no suelten pelusa.

Condiciones de parada y contención de daños cuando algo sale mal

Detenerse en el momento adecuado evita daños acumulativos y preserva la posibilidad de recuperación. Cuando un paso de reparación comienza a mostrar resistencia o deformación, continuar suele empeorar el problema.

Piezas dañadas o piezas desalineadas indican una condición de parada activa. La contención significa limitar el daño deteniendo la acción actual y reevaluando el enfoque.

Esta lista de verificación de condiciones de parada y contención de daños establece umbrales prácticos para señales de advertencia comunes. Una lista de preparación para evitar fallos separada puede ayudar a establecer esos límites.

• Cabeza de tornillo pasada de rosca: La cabeza del tornillo se deforma o la punta resbala repetidamente. – Deténgase inmediatamente y use una banda elástica o un método de extracción. – Evite aplicar más par de apriete o cambiar a una punta más grande sin inspección.
• Resistencia del cable de cinta: El cable resiste la inserción o se dobla en el conector. – Deténgase y retire el cable; compruebe la orientación y alineación del conector. – Evite empujar el cable más, ya que puede romper las pistas.
• Desalineación de la carcasa del joystick: La carcasa no asienta al ras contra la cubierta. – Deténgase y levante el módulo para inspeccionar las guías y los postes de los tornillos. – Evite presionar con fuerza, lo que puede agrietar los puntos de montaje.
• Aumento repentino de la resistencia: Un tornillo se vuelve mucho más difícil de girar a mitad de camino. – Deténgase y gire el tornillo en sentido inverso para examinar las roscas. – Evite usar un destornillador eléctrico a alta velocidad, lo que puede dañar la rosca.
• Deformación plástica: Aparecen marcas de tensión o curvatura en los soportes internos. – Deténgase y retire la pieza afectada; refuerce el soporte si es posible. – Evite repetir el mismo ángulo de montaje, lo que empeora la tensión.
• Calibración errática después del montaje: El joystick registra movimiento cuando no se toca. – Deténgase y desmonte para comprobar el contacto del sensor y la alineación del resorte. – Evite confiar solo en la calibración del software, ya que puede ocultar una desalineación física.
• Deslizamiento repetido del destornillador (salida de la punta): La punta del destornillador pierde agarre en la cabeza del tornillo varias veces. – Deténgase y cambie a un destornillador manual con una punta que ajuste mejor. – Evite usar una punta desgastada o aumentar la fuerza hacia abajo.

Este gráfico agrupa las señales de advertencia de reparación comunes en tres categorías y muestra la acción inmediata para detener y contener los daños.

Cómo decidir cuándo detenerse para evitar daños irreversibles en tornillos, pestillos o cables

El deslizamiento repetido, la deformación visible o la resistencia anormal son umbrales de parada prácticos: continuar más allá de ellos corre el riesgo de empeorar el daño en lugar de repararlo. La lista a continuación separa la resistencia reversible del daño progresivo y le ayuda a decidir cuándo reevaluar su enfoque.

• La cabeza del tornillo se desliza y se redondea repetidamente: Deténgase y cambie a una punta más grande o más afilada, o use un extractor de tornillos.
• Deformación o agarrotamiento del pestillo: No fuerce; deténgase y reevalúe la alineación para evitar daños permanentes.
• Resistencia anormal durante la inserción del cable: Deténgase para evitar pellizcos o daños en el aislamiento; inspeccione la ruta del cable y realinee.
• El tornillo gira sin agarrar: Indica rosca pasada; deténgase y use un tornillo más grande o un inserto de rosca.
• El sujetador requiere un par de apriete excesivo: Deténgase; apretar en exceso corre el riesgo de deformación o rotura; reevalúe la lubricación o alineación.
• El cable se dobla bajo tensión: No fuerce; cambie la ruta o alivie la tensión en el punto de terminación.
• La cabeza del tornillo se deforma bajo el destornillador: Deténgase; cambie a una herramienta manual o un destornillador más grande para evitar un mayor pasaje de rosca.
• La punta se sale repetidamente: Deténgase antes de que la cabeza se redondee por completo; pruebe con un tipo de punta diferente o aplique lubricante penetrante, luego reevalúe.

Si una cinta se rasga o un pestillo se rompe: próximos pasos seguros sin extenderse a una guía de reparación completa

Cuando una cinta se rasga o un pestillo se rompe, el siguiente paso seguro es la contención y evaluación, no forzar la reconexión. Forzar la pieza puede convertir un problema simple en fallos intermitentes recurrentes. Estos puntos de hacer/no hacer describen las acciones de contención inmediatas.

Si el daño está contenido, puede continuar con la solución de problemas tras la reparación.

Precaución: No intente una reparación o reemplazo completos hasta que el daño se haya evaluado correctamente.

Hacer ahora

• Detenga el uso del mando inmediatamente para evitar que la cinta se rasgue más.
• Inspeccione visualmente la cinta para detectar rasgaduras, pliegues o enredos.
• Revise el área del pestillo para detectar residuos o desalineación que puedan impedir un cierre correcto.
• Estabilice la cinta rasgada realineando suavemente los extremos si es posible, sin aplicar tensión.

No hacer

• No fuerce el pestillo de la cinta para cerrarlo si ofrece resistencia; hacerlo puede dañar los contactos y causar fallos intermitentes.
• No continúe usando el mando con una cinta visiblemente rasgada; esto puede incrustar residuos y empeorar el daño.
• No tire ni estire de una cinta atascada; esto puede estirar o rasgar más el material.
• No asuma que el daño es benigno sin inspección; incluso rasgaduras menores pueden provocar fallos intermitentes.
