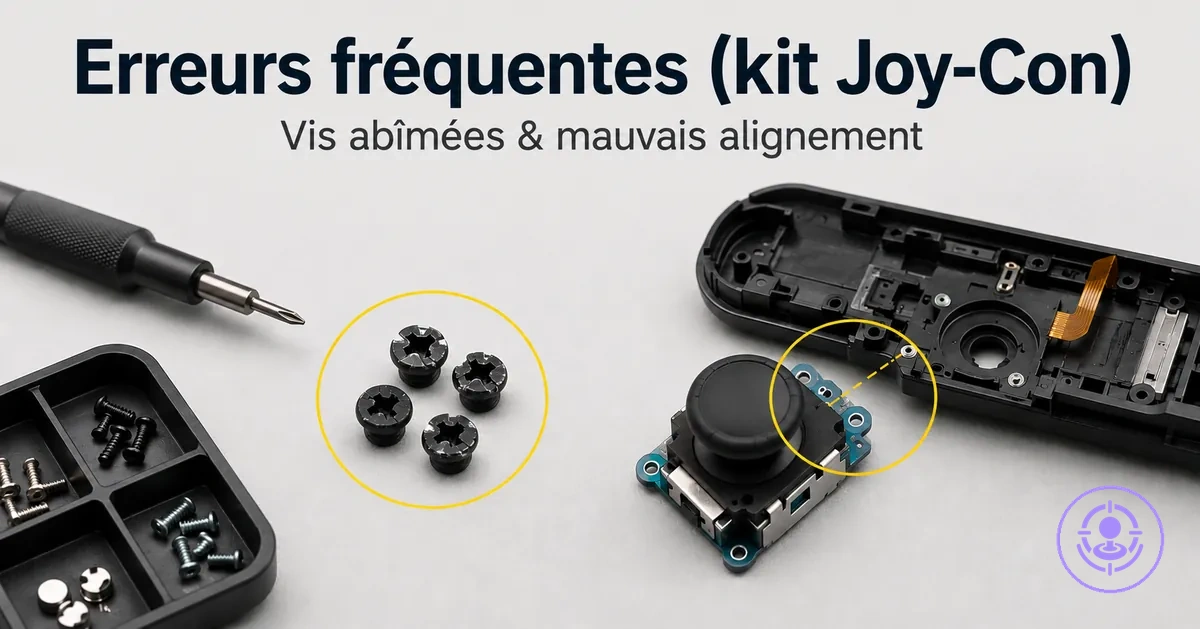

Erreurs fréquentes lors de la réparation du drift des Joy-Con, comme des vis abîmées et des pièces mal alignées

Erreurs du kit de réparation du drift des Joy-Con : comment se produisent les vis abîmées, le mauvais alignement et les connecteurs lâches

Les erreurs du kit de réparation du drift des Joy-Con sont les schémas de défaillance qui surviennent lorsqu'une tentative de réparation échoue pendant le démontage ou le remontage, plutôt qu'en raison du drift lui-même. Ces erreurs impliquent trois modes de défaillance interconnectés :

Un Joy-Con fonctionnel avant la réparation peut développer de nouveaux problèmes après le remontage, comme une réponse intermittente ou un jeu anormal. Cette page couvre les types d'erreurs plutôt que les étapes complètes de réparation, ce qui vous permet d'identifier quelle erreur de manipulation a probablement conduit à un nouveau symptôme sans refaire tout le processus de remplacement du joystick.

Les résultats dépendent de l'état des vis, de la fragilité des verrous et des variations mineures entre modèles, de sorte que la même action peut produire des résultats différents selon les unités. Pour un aperçu plus large des processus de réparation au-delà des types d'erreurs, reportez-vous au hub du kit de réparation du drift des Joy-Con.

Ce qu'une erreur de kit de réparation modifie à l'intérieur d'un Joy-Con

Une erreur de kit de réparation est un choix de manipulation ou d'assemblage qui modifie l'état physique d'une fixation, d'un connecteur, d'un câble ou d'un logement à l'intérieur d'un Joy-Con. Elle peut abîmer la tête d'une vis, déloger un verrou de nappe, pincer un câble souple ou laisser un joint de coque désaligné. Ces quatre catégories—intégrité des fixations, continuité électrique, alignement mécanique et fermeture du boîtier—couvrent les aspects qu'une erreur peut affecter.

Erreur d'état réversible, comme un connecteur desserré, peut souvent être corrigée en le remettant en place. Dommage physique, comme un filetage abîmé, peut nécessiter le remplacement de la pièce. Les révisions de modèle variant, le même choix de manipulation peut produire des résultats différents selon les versions de Joy-Con. Tout symptôme apparaissant après une réparation doit être traité comme un signal qu'un changement d'état a pu se produire, et non comme la preuve d'une erreur spécifique.

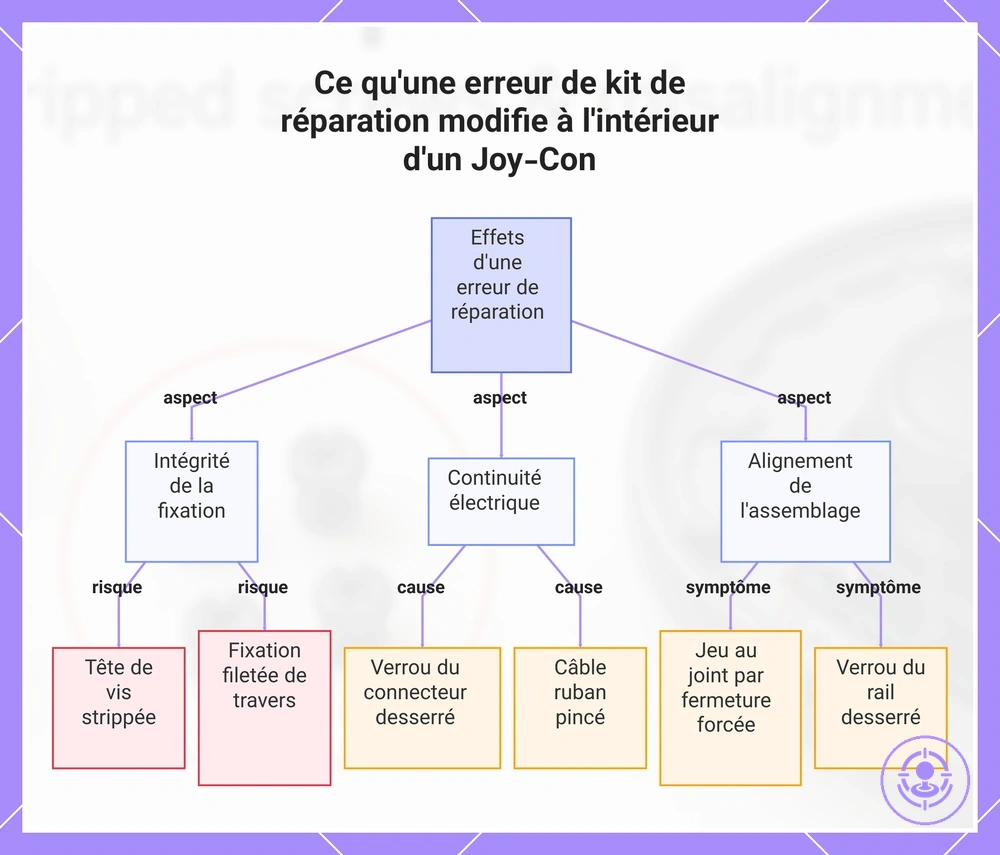

Ce graphique montre les principales catégories de changements d'état physique qu'une erreur de réparation peut provoquer à l'intérieur d'un Joy-Con, notamment des problèmes de fixation, électriques et d'assemblage.

Ce qu'une erreur de kit de réparation modifie à l'intérieur d'un Joy-Con

Erreurs qui bloquent le résultat de la réparation vs erreurs qui endommagent physiquement les pièces

Les erreurs de réparation qui bloquent le résultat sont réversibles, tandis que les erreurs qui endommagent physiquement les pièces sont généralement irréversibles. Les critères classent les erreurs par réversibilité et risque d'escalade, guidant la décision de tenter une récupération en revérifiant la réparation ou de s'arrêter et de remplacer un composant endommagé.

Type de résultatÉtat d'erreur typiquePremière action la plus sûreRisque d'escalade
Réversible (bloque le résultat de la réparation)Remontage incorrect ou connexion desserrée pouvant empêcher le fonctionnement sans endommager la pièce.Remettre le composant en place et revérifier l'alignement et l'ajustement.Risque faible ; la réparation peut se poursuivre une fois l'erreur corrigée.
Irreversible (endommage physiquement les pièces)Serrage excessif pouvant provoquer une déchirure ou une fissure d'un composant.Arrêter immédiatement tout assemblage supplémentaire et remplacer la pièce endommagée.Risque élevé ; les tentatives répétées aggravent souvent les dégâts.

Les points de contact les plus sujets aux défaillances : têtes de vis, nappes, verrous de connecteurs et fermeture de coque

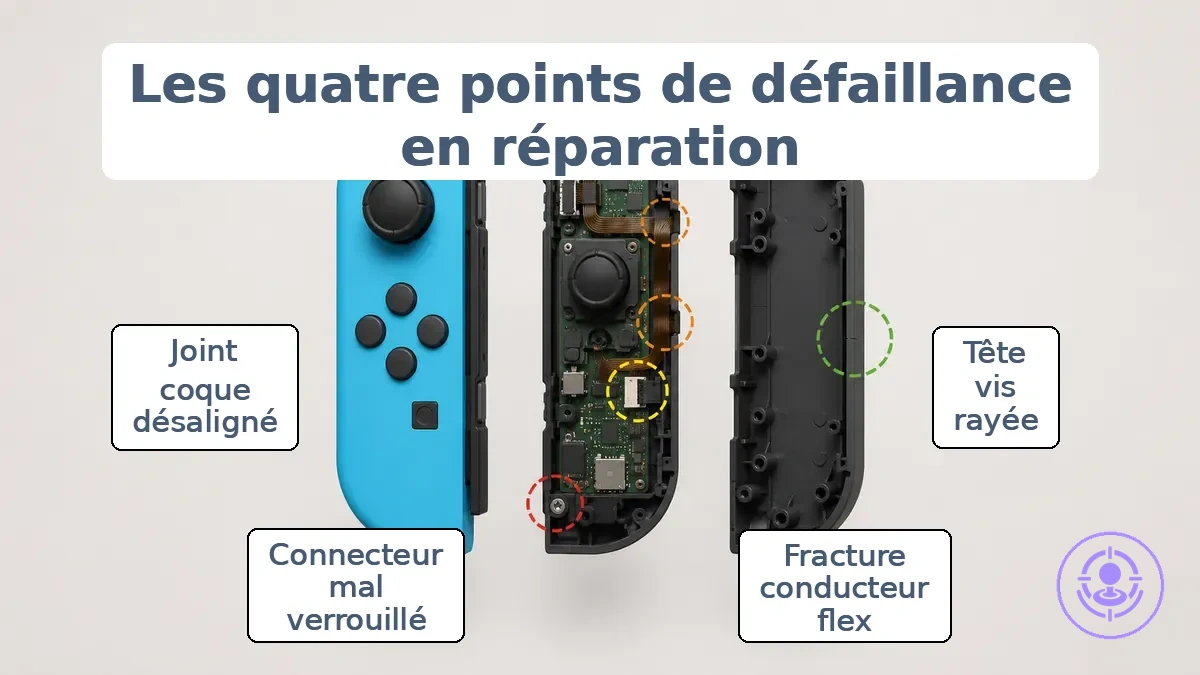

Les points de contact les plus sujets aux défaillances — têtes de vis, nappes, verrous de connecteurs et fermeture de coque — possèdent chacun un attribut fragile qui peut céder en cas de mauvaise manipulation. Ce sont les points de contact que vous manipulez directement. Le diagramme indique où apparaissent ces points de contact sujets aux défaillances : emplacements des têtes de vis, trajets des nappes, zones des verrous de connecteurs et ligne de fermeture de la coque.

Diagramme indiquant les points de contact de réparation du Joy-Con : têtes de vis, nappe, verrou de connecteur et fermeture de coque.

Erreurs de préparation qui créent des dommages évitables avant l'ouverture de la coque

Une mauvaise préparation et un mauvais contrôle causent la plupart des dommages évitables pendant la réparation, et non un travail électronique complexe. Se précipiter dans le démontage sans vérifier l'embout, la stabilité du plan de travail ou l'ordre des vis mène souvent à des filetages abîmés, des câbles pincés ou des pièces perdues. Le contrôle prime sur la force.

Une liste de vérification de préparation pour éviter les erreurs prévient les erreurs de préparation qui causent des filetages abîmés, des câbles pincés et un mauvais alignement. Commencez par vérifier que le profil de votre embout correspond à la taille de la tête de vis pour un engagement complet.

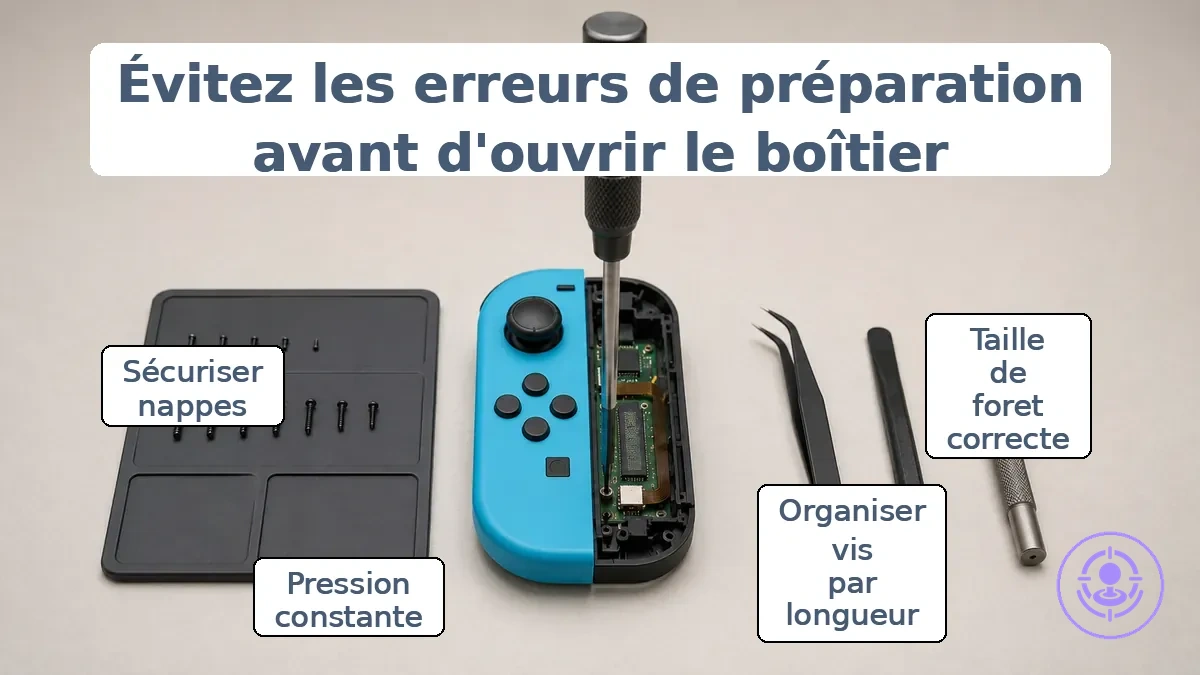

Préparation correcte de la réparation du Joy-Con : embout de tournevis bien engagé et vis organisées par longueur.

Erreurs d'adaptation embout-vis qui mènent à un décapage immédiat

Le décapage commence souvent lorsque le profil ou la taille du tournevis ne correspond pas à la tête de vis, ou lorsque l'embout n'atteint pas un engagement complet. Un bon tournevis et manipulation des vis sont nécessaires pour éviter les inadéquations de cette liste. Les inadéquations montrent comment ces erreurs d'adaptation décapent les têtes de vis.

Erreurs de contrôle des vis : mélange des longueurs, perte de pièces et serrage excessif au remontage

Le mélange des vis, la perte de pièces et le serrage excessif provoquent fréquemment des espaces de fermeture, des problèmes de pression et un mauvais alignement après le remontage. Utilisez cette liste de vérification pour éviter les confusions et le mauvais alignement en restant attentif à l'identification, à la cohérence du placement et à la discipline de couple.

Erreurs de manipulation qui plient, froissent ou accrochent les nappes

Les nappes tombent souvent en panne à cause de pliures, d'accrochages ou de contacts avec des bords tranchants pendant la manipulation. Les mouvements listés ci-dessous peuvent provoquer des pliures, des froissements ou des accrochages qui endommagent le câble.

Vis abîmées et vis bloquées pendant le démontage

Le glissement répété d'une vis abîmée ou bloquée augmente le risque de dommages, il faut donc procéder par étapes progressives et utiliser une règle d'arrêt. Un bon tournevis et manipulation des vis peut aider à éviter le décapage initial, mais les vis déjà abîmées nécessitent une approche différente. Lorsque le glissement se répète, arrêtez-vous et réévaluez.

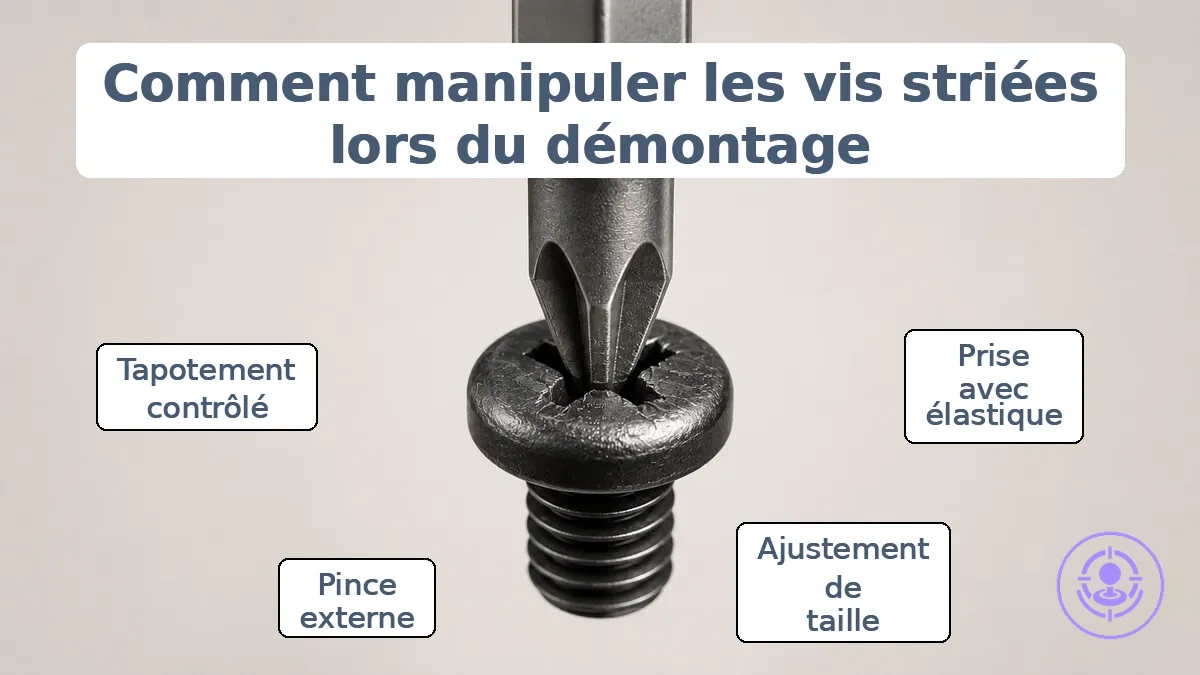

Les vis abîmées ou bloquées développent souvent un arrondissement précoce facile à négliger. L'image annotée met en évidence les signes précoces de décapage et le bon engagement de l'embout du tournevis pour aider à éviter le dérapage.

Exemple annoté d'une tête de vis de Joy-Con commençant à se décaper et bon engagement de l'embout du tournevis.

Les étapes ci-dessous commencent par une récupération de prise à faible risque et ne progressent qu'après le déclenchement d'un signal d'arrêt clair.

  1. Récupération de prise avec un élastique. Placez un large élastique sur la tête de vis abîmée, insérez l'embout du tournevis et appliquez une pression ferme vers le bas tout en tournant lentement. Évitez d'incliner le tournevis, ce qui aggrave le dérapage. Évitez d'incliner le tournevis, ce qui aggrave le dérapage. Signal d'arrêt : Si le tournevis glisse toujours sans aucune rotation, arrêtez-vous et passez à l'étape suivante.
  2. Ajustement de la taille et de l'embout. Passez à un embout de tournevis légèrement plus grand ou à une forme d'entraînement différente, comme un embout Torx, pour engager le métal non endommagé à l'intérieur de la tête. Évitez d'utiliser un embout usé ou de taille inférieure. Signal d'arrêt : Si le nouvel embout dérape encore, ne forcez pas.
  3. Prise externe avec une pince. Si la tête de vis est accessible au-dessus de la surface, saisissez-la avec une pince à bec effilé ou une pince de blocage et tournez lentement. Évitez de serrer si fort que la tête se déforme. Signal d'arrêt : Si la tête commence à se déformer ou si la pince glisse, arrêtez-vous.
  4. Taper latéral contrôlé. Tapotez légèrement la tête de vis avec un petit marteau pour briser la friction liée au filetage ou la corrosion, puis réessayez la méthode de l'élastique ou de la pince. Évitez les coups violents qui peuvent endommager le boîtier. Signal d'arrêt : Si la vis ne bouge pas après le tapotement, ne continuez pas.

Les premiers signes qu'une tête de vis est sur le point de se décaper

Les premiers signes qu'une tête de vis est sur le point de se décaper sont un tournevis qui glisse ou oscille, une sensation de grincement, et des bords brillants ou une déformation sur le creux. Lorsque vous repérez ces indices, arrêtez-vous et réalignez avant que la tête ne s'arrondisse complètement.

Causes courantes de décapage : angle de pression, profil de tournevis inadapté et comportement de dérapage

Le dérapage est un effet mécanique provoqué par l'inadéquation et le désalignement entre l'embout du tournevis et le creux de la vis — en bref, un problème d'ajustement et d'angle.

L'angle de pression, le profil du tournevis et l'alignement affectent le transfert de force. Ces correspondances cause-ajustement relient les causes courantes de décapage à des ajustements plus sûrs.

Ces ajustements peuvent réduire le risque de dérapage et de décapage, mais ils peuvent ne pas fonctionner sur des vis déjà endommagées ou trop serrées, où une attention supplémentaire ou des méthodes d'extraction alternatives sont nécessaires.

Tentatives de récupération contrôlées avant de passer à l'extraction

Une tentative de récupération contrôlée sans risque rétablit la prise sur la tête de vis sans aggraver les dommages. Avant d'extraire, des tentatives à faible risque utilisant un alignement stable et une traction peuvent réussir si la tête de vis n'est pas complètement décapée. Ce déroulé pas à pas commence par la tentative la moins risquée et progresse vers des techniques plus invasives, chacune avec un signal d'arrêt clair.

  1. Choisissez un embout qui établit un contact solide sans oscillation, appliquez une pression ferme vers le bas et tournez lentement tout en maintenant l'alignement. Si l'embout glisse, considérez cela comme un signal d'arrêt et ne forcez pas.
  2. Placez une couche d'adhérence (comme un élastique) entre l'embout et la tête de vis pour augmenter la traction. Replacez l'embout et tentez une rotation avec un glissement réduit ; si l'embout s'engage, continuez ; sinon, arrêtez-vous.
  3. Appliquez de l'huile pénétrante sur la tête de vis, attendez brièvement, puis réessayez avec une pression constante. Si la vis ne bouge pas ou si la tête se déforme davantage, arrêtez-vous et envisagez l'extraction.

Quand un extracteur de micro-vis aide et quand il augmente le risque

L'utilisation d'un extracteur de micro-vis est une option de dernier recours uniquement lorsqu'un engagement centré avec la tête de vis reste possible. Un perçage excentré augmente le risque de dommages collatéraux, en particulier sur les plots en plastique ou les plots en plastique ou les filetages. Cette liste de vérification sépare les conditions où l'extraction aide de celles où elle augmente le risque.

Erreurs de connecteur desserré et de nappe mal enfoncée provoquant des fonctions manquantes

Les fonctions manquantes après le remontage d'un Joy-Con résultent souvent d'un verrou de connecteur desserré ou d'une nappe pas complètement pas complètement enfoncée. Une nappe partiellement enfoncée provoque souvent un comportement intermittent ou imite une défaillance de composant. Vérifiez d'abord l'enfoncement de la nappe avant de supposer un dommage plus profond ; si le fait de remettre en place ne rétablit pas la fonction, une dépannage après réparation peut être nécessaire.

L'enfoncement partiel est trompeur : le connecteur peut sembler complètement enfoncé alors que les contacts de la nappe ne touchent que par intermittence. Vérifiez chaque nappe et chaque verrou de connecteur dans l'ordre, en commençant par les points de défaillance les plus courants. Cette liste de vérification diagnostique fait correspondre les symptômes aux erreurs courantes de connecteur desserré et de nappe mal enfoncée et fournit une vérification réversible sûre pour chacune.

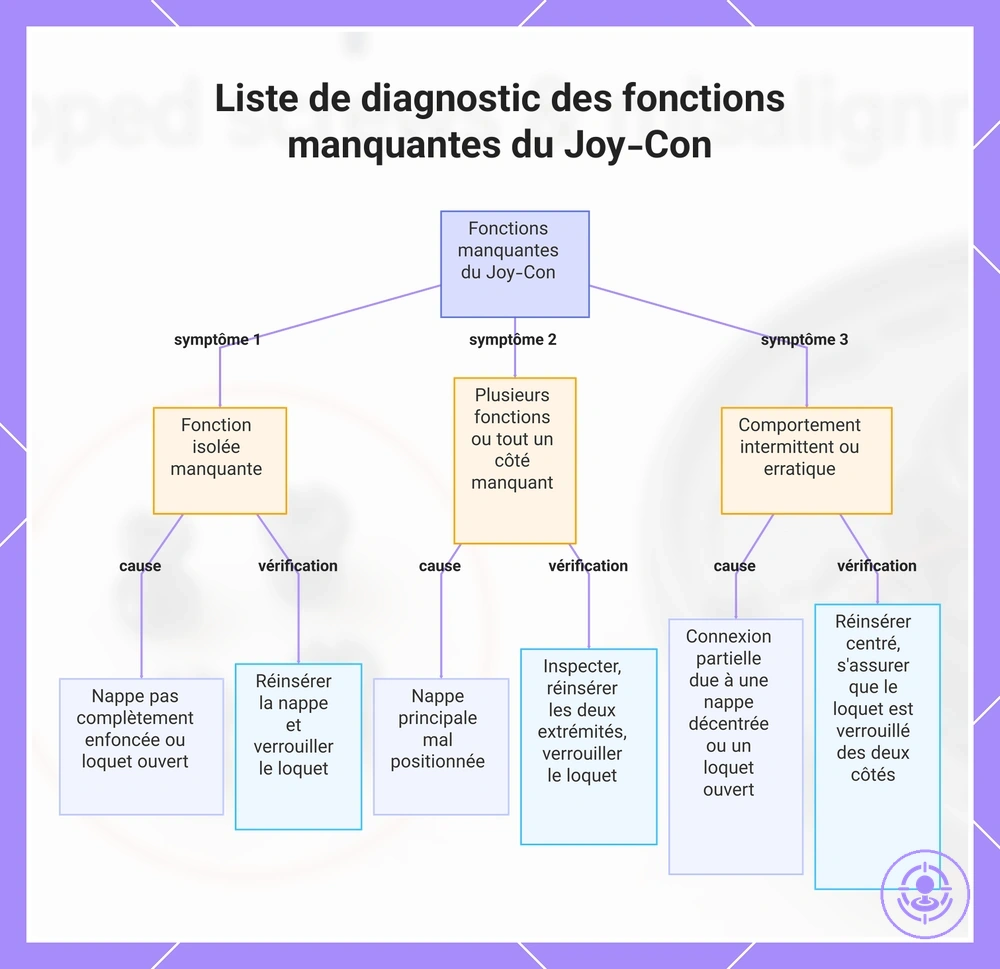

Ce schéma associe les erreurs courantes de positionnement des nappes aux symptômes et propose une vérification réversible pour chacun.

Liste de diagnostic des fonctions manquantes du Joy-Con

Erreurs de verrou de connecteur : verrouillage incomplet, insertion mal alignée et verrou endommagé

Un verrou de connecteur doit être complètement verrouillé et correctement aligné pour une continuité électrique fiable. Les erreurs de verrou de connecteur suivantes font correspondre les erreurs de manipulation à leurs risques :

Erreurs de routage de nappe qui pince les câbles lors de la fermeture

Le routage de la nappe peut pincer les câbles lors de la fermeture lorsque le câble croise des bords tranchants, passe près de plots de vis ou traverse des zones avec des pièces mobiles. Ces erreurs peuvent coincer le câble entre des surfaces, créant une résistance qui empêche la fermeture ou endommage la nappe.

Avant de fermer l'assemblage, utilisez ces vérifications de dégagement pour détecter les erreurs de routage qui pince :

Symptômes post-remontage qui indiquent souvent une connexion desserrée

Après le remontage, des groupes de symptômes qui indiquent souvent une connexion desserrée incluent un comportement électrique intermittent, des difficultés de démarrage et une chaleur ou des dommages visibles — souvent dus à un mauvais contact au niveau des bornes ou des points de masse.

Le tableau fait correspondre chaque groupe de symptômes à une première vérification sûre, et les étapes supplémentaires sont couvertes dans la section dépannage après réparation.

Groupe de symptômesZone de connexion probableVérification sûreCe que cela signifie généralement
Lumières intermittentes ou appareils qui s'éteignentBornes de batterie, broches de connecteur ou points de masseBougez doucement le connecteur suspecté le connecteur suspecté pendant que le système est actif et observez si le symptôme vacille.Une rupture temporaire de contact indique souvent une borne desserrée ou une broche corrodée qui peut nécessiter un nettoyage ou un ré-enfoncement.
Le moteur tourne mais ne démarre pas, ou un démarrage lentCâbles de batterie, tresse de masse principale ou connecteurs du circuit du démarreurInspectez les extrémités des câbles pour vérifier qu'elles sont serrées et non corrodées ; nettoyez et remettez en place si nécessaire. Ne forcez pas et ne serrez pas excessivement.Une résistance élevée au niveau d'un câble de batterie desserré peut réduire le courant vers le démarreur. Si une corrosion ou un dommage visible est présent, remplacez la borne plutôt que de la réutiliser.
Odeur de brûlé ou plastique fondu près des connecteursConnecteurs de puissance, boîte à fusibles ou jonctions à courant élevéTouchez délicatement le boîtier du connecteur. S'il est chaud, arrêtez immédiat immédiatement l'opération et ne redémarrez pas tant que la connexion n'a pas été inspectée.Un arc électrique provenant d'une connexion desserrée génère de la chaleur qui peut faire fondre le plastique et créer des dommages visibles. Il s'agit d'une condition d'arrêt qui nécessite le remplacement du connecteur ou de la borne.

Erreurs d'alignement qui empêchent la fermeture ou créent de nouveaux points de contrainte

Lorsqu'une coque ne se ferme pas, la résistance à la fermeture signale généralement un composant mal en place ou un câble coincé, plutôt qu'un besoin de force supplémentaire.

Un mauvais alignement lors du remontage peut créer des points de pincement qui stressent les câbles et les composants, entraînant de nouveaux symptômes comme une fonction intermittente ou un espace visible le long du joint de la coque. Avant de serrer les vis, un contrôle diagnostique rapide peut aider à prévenir les dommages secondaires.

Chaque indice de résistance correspond à un bloqueur probable et à une vérification sûre :

Si la résistance persiste après ces vérifications, arrêtez-vous et réinspectez l'ordre d'assemblage et la mise en place des composants.

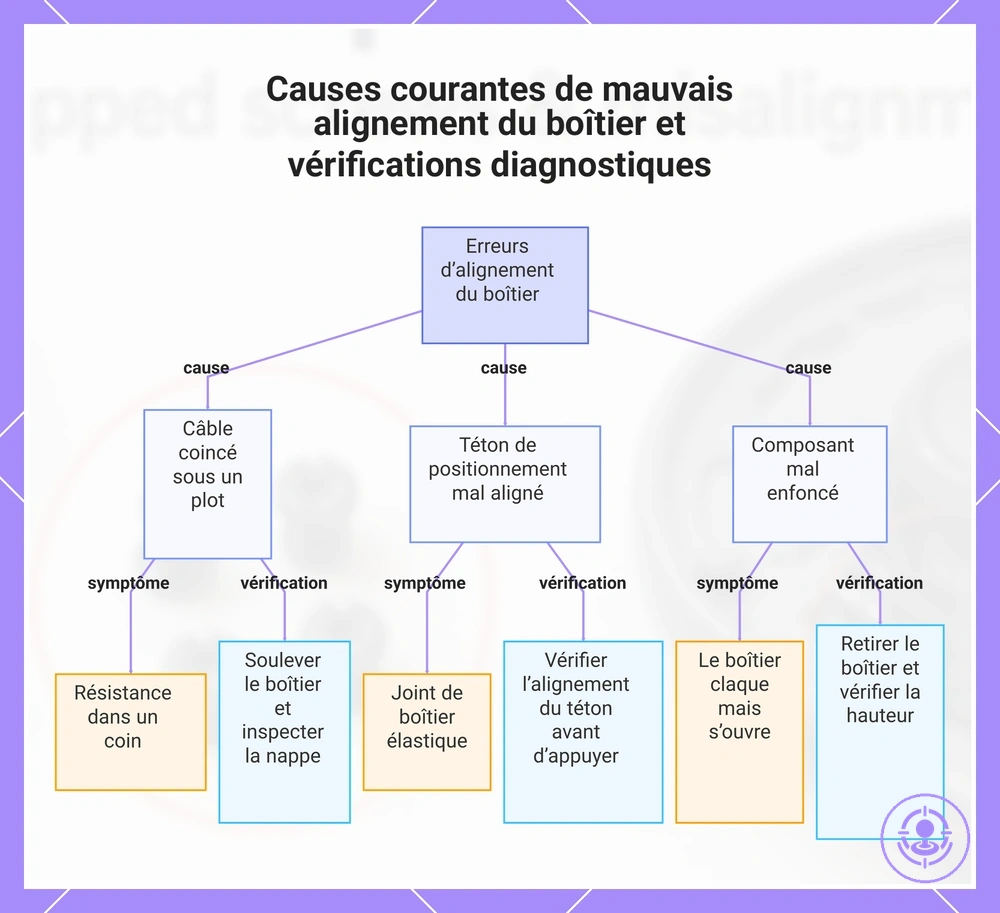

Ce graphique présente trois causes fréquentes de mauvais alignement, leurs symptômes et les vérifications sécuritaires pour éviter des dommages secondaires lors du remontage.

Causes courantes de mauvais alignement du boîtier et vérifications diagnostiques

Erreurs de mise en place des modules qui empêchent l'alignement de la coque

Pour la mise en place des modules, chaque unité doit être à fleur pour que les trous de vis et les bords de la coque s'alignent naturellement. Les indices visuels qu'une erreur de mise en place empêche l'alignement de la coque incluent :

Points de pincement courants qui causent un mauvais alignement : câbles, tampons en mousse et placement de la batterie

Les points de pincement sont des pièges prévisibles qui empêchent une fermeture complète et peuvent endommager les pièces souples. Lorsqu'un câble, un tampon en mousse ou une batterie se coince dans un espace de joint lors du remontage, cela crée une résistance et peut provoquer une étanchéité intermittente ou incomplète.

Les points de pincement courants sont organisés par type de pièce et emplacement. Chaque entrée note la pièce coincée, le symptôme de fermeture et l'action de remise en toute sécurité pour remettre en place.

Forcer la fermeture du boîtier et les schémas de dommages qu'elle crée

Forcer la fermeture transforme souvent un mauvais alignement en plots fissurés, nappes pincées ou logements déformés lorsque le boîtier est fermé sans d'abord vérifier et corriger l'alignement. Chaque schéma de dommage ci-dessous est lié à sa cause probable et au risque de symptôme qu'il peut créer.

Erreurs de remontage et de vérification qui donnent l'impression que le drift n'est « pas réparé »

Une erreur de vérification peut donner l'impression que le drift n'est pas réparé après le remontage, créant un faux négatif. Un enfoncement incomplet ou un mauvais alignement peuvent masquer l'effet de la réparation. Vérifiez avant de refaire.

La vérification à ce stade confirme que les pièces de réparation sont correctement en place, que la séquence de remontage a été suivie et que le joystick répond de manière prévisible avant de rouvrir la manette. Pour un examen plus approfondi, reportez-vous à la section dépannage après réparation.

La liste de vérification suivante priorise les contrôles réversibles qui aident à éviter les erreurs de vérification en confirmant un remontage correct sans rouvrir le boîtier.

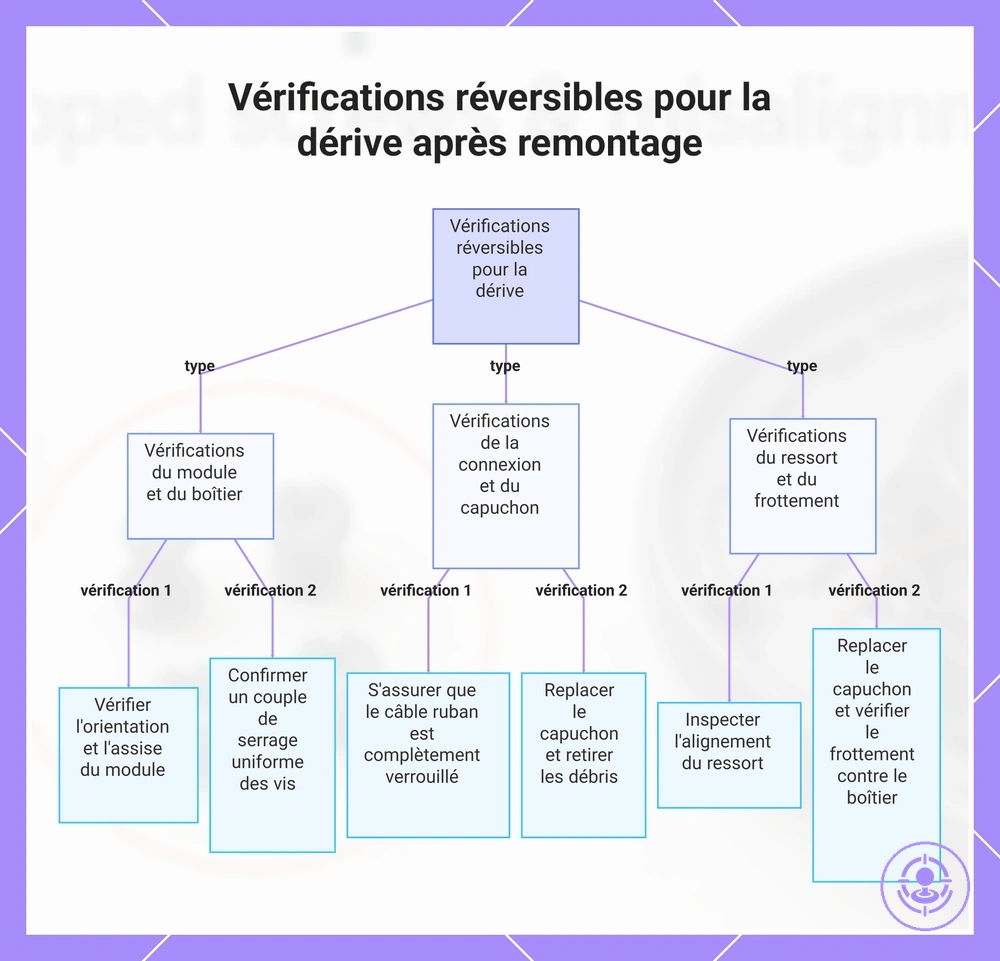

Ce graphique classe les six vérifications réversibles listées dans la section en trois groupes, vous aidant à identifier et corriger les erreurs de vérification sans rouvrir le contrôleur.

Vérifications réversibles pour la dérive après remontage

Sauter les contrôles fonctionnels qui révèlent un mauvais enfoncement ou un mauvais alignement tôt

Effectuez ces contrôles minimaux avant le serrage final pour détecter les défauts d'enfoncement et d'alignement tôt. Les réaliser alors que la réouverture est encore peu risquée révèle les problèmes plus tôt. Les sauter retarde la détection jusqu'après le serrage, rendant la correction plus longue.

Erreurs de contamination introduites lors de la réparation pouvant affecter le comportement du joystick

Les erreurs de contamination lors de la réparation—comme l'introduction de poussière, de résidus ou d'huiles—peuvent affecter la sensation et la cohérence du joystick. Les sources de contamination courantes, ainsi que leurs effets et les mesures de prévention simples, incluent :

Conditions d'arrêt et confinement des dommages en cas de problème

S'arrêter au bon moment évite d'aggraver les dommages et préserve la possibilité de récupération. Lorsqu'une étape de réparation commence à montrer une résistance ou une déformation, continuer aggrave souvent le problème.

Des composants endommagés ou des pièces désalignées signalent une condition d'arrêt active. Le confinement consiste à limiter les dégâts en interrompant l'action en cours et en réévaluant l'approche.

Cette liste de vérification des conditions d'arrêt et de confinement des dommages établit des seuils pratiques pour les signaux d'avertissement courants. Une préparation pour limiter les erreurs distincte peut aider à établir ces limites.

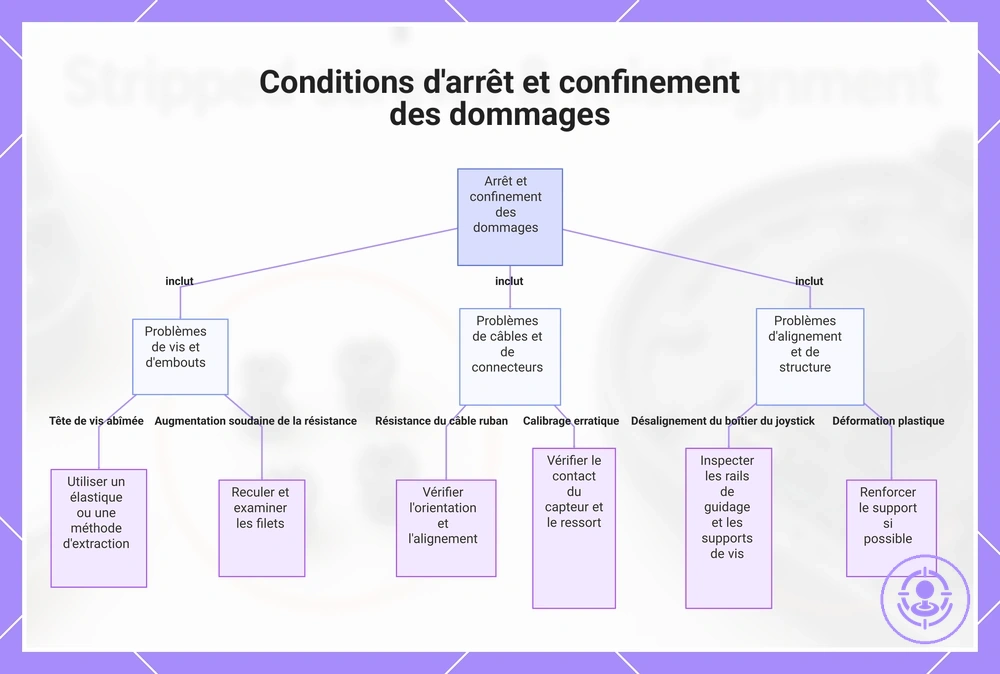

Ce graphique regroupe les signaux d'avertissement de réparation courants en trois catégories et montre l'action immédiate pour arrêter et contenir les dommages.

Conditions d'arrêt et confinement des dommages

Comment décider quand s'arrêter pour éviter des dommages irréversibles aux vis, verrous ou câbles

Un glissement répété, une déformation visible ou une résistance anormale sont des seuils d'arrêt pratiques — continuer au-delà risque d'aggraver les dommages au lieu de les réparer. La liste ci-dessous sépare la résistance réversible des dommages progressifs et vous aide à décider quand réévaluer votre approche.

Si une nappe se déchire ou qu'un verrou se casse : prochaines étapes sûres sans développer un guide de réparation complet

Lorsqu'une nappe se déchire ou qu'un verrou se casse, la prochaine étape sûre est le confinement et l'évaluation, et non le fait de forcer la reconnexion. Forcer la pièce peut transformer un problème simple en défauts intermittents récurrents. Ces points à faire et à ne pas faire décrivent les actions de confinement immédiates.

Si le dommage est contenu, vous pouvez procéder au dépannage après réparation.

Attention : Ne tentez pas une réparation ou un remplacement complet avant d'avoir correctement évalué le dommage.

À faire maintenant

À ne pas faire
