Remplacement du joystick avec un kit de réparation du drift Joy-Con : manipuler les petites pièces sans risque
Un remplacement du joystick avec un kit de réparation du drift Joy-Con consiste à retirer le module de stick analogique usé et à en installer un neuf. Cette opération implique de manipuler les petites pièces en toute sécurité, les principaux points de risque étant les nappes, les minuscules vis et les loquets de connecteurs en plastique à l'intérieur de la manette. Une attention particulière à ces zones permet à l'installation de restaurer le fonctionnement normal du joystick.
Cette page couvre uniquement le remplacement du module joystick et les vérifications de remontage. Elle ne couvre pas les méthodes de nettoyage, les étapes de calibrage ou le diagnostic général du drift. Si le drift persiste après un remplacement correct, la cause peut se situer en dehors du module joystick, par exemple dans le calibrage de la manette ou une interférence de la batterie. Les résultats dépendent de la qualité de l'installation et de l'état de la manette.
Utiliser le tournevis approprié, appliquer une pression douce et assurer un bon alignement évitent d'endommager les vis, la nappe et les loquets. Le succès nécessite une exécution minutieuse depuis l'ouverture du boîtier jusqu'à la mise en place du nouveau module de stick.
Si le drift persiste après le remplacement, vérifiez que les vérifications de remontage ont été effectuées correctement avant d'explorer le calibrage ou d'autres causes.
Quel remplacement de joystick ce processus du kit de réparation du drift Joy-Con couvre et ce qui reste hors du champ
Un remplacement de joystick avec un kit de réparation du drift Joy-Con consiste à échanger le module joystick d'une manette Joy-Con pour restaurer la réponse aux entrées. L'objectif est que les entrées s'enregistrent après l'installation. Ce champ couvre uniquement l'échange du module et les outils inclus.
Le champ de ce remplacement dépend de la tâche du module joystick. Pour une vue plus large du contenu du kit, consultez l'aperçu du kit de réparation du drift des Joy-Con.
- Remplacer le module joystick avec le stick analogique fourni
Une hypothèse courante est qu'un remplacement de module joystick résout tous les symptômes de drift. Cependant, si le drift persiste après l'échange, le problème provient probablement d'autres causes telles que des potentiomètres usés. Si les entrées restent sans réponse ou incohérentes après une installation correcte, ne forcez pas d'ajustements supplémentaires du module — le problème peut nécessiter un diagnostic différent.

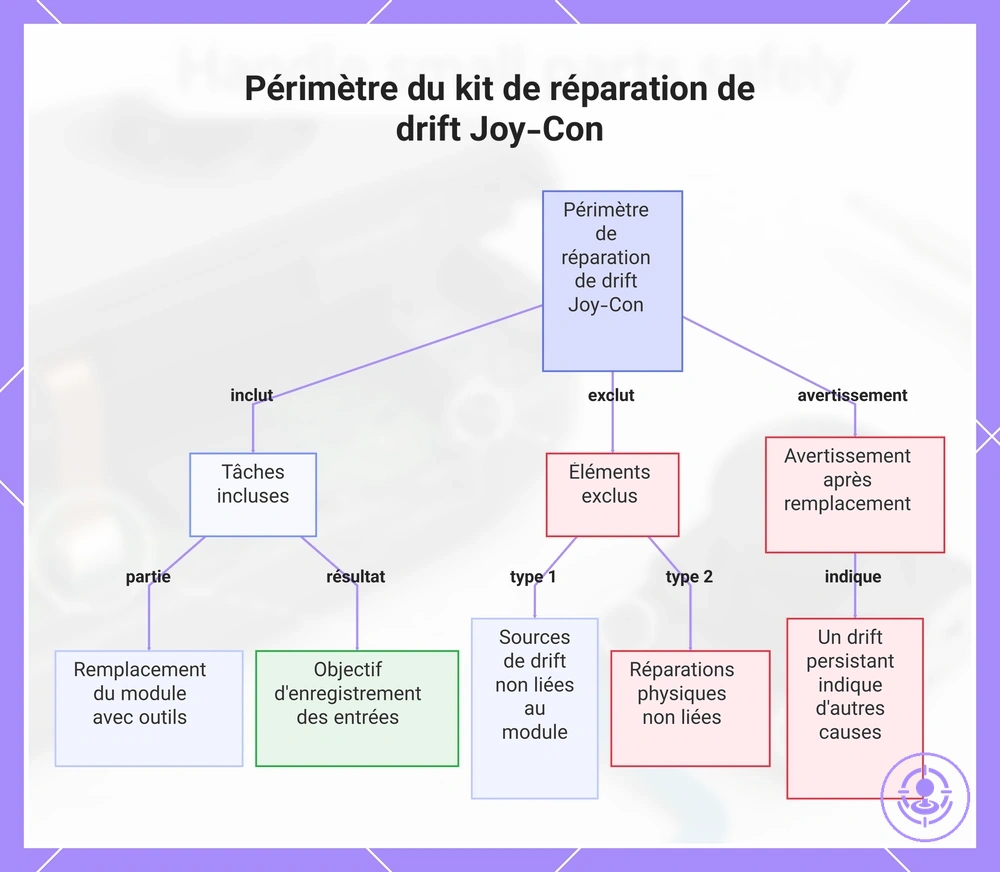

Ce graphique montre ce que couvre le kit de réparation de drift Joy-Con, ce qu'il exclut, et un avertissement concernant un drift persistant après le remplacement du module.

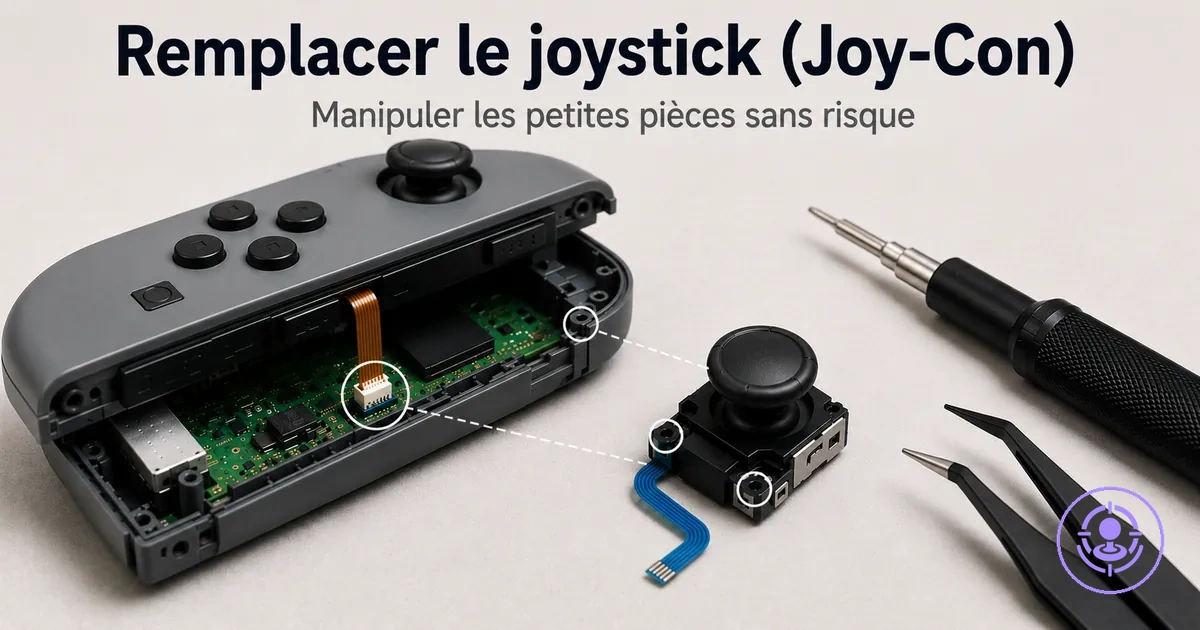

Configuration des outils, pièces et poste de travail pour une manipulation contrôlée des vis et composants

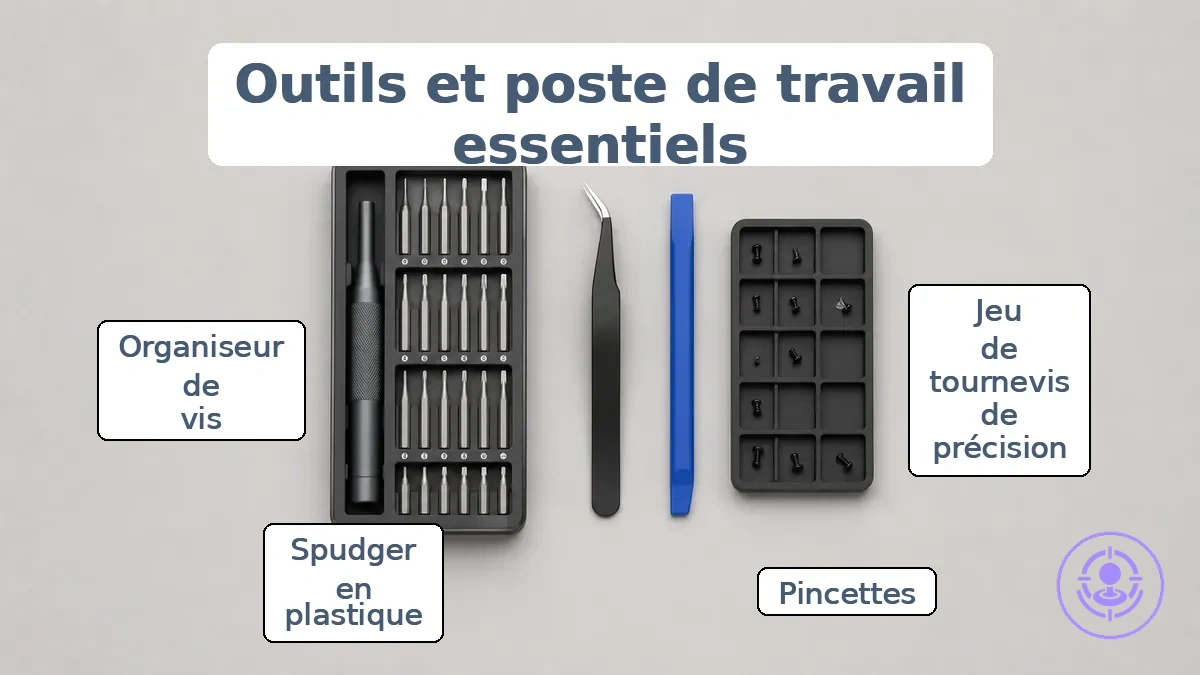

Des outils adaptés et un poste de travail stable constituent les principales protections contre les vis foirées, les connecteurs endommagés et les câbles déchirés.
Avant de commencer, assurez-vous de disposer des tournevis et vis nécessaires pour votre modèle de votre modèle de Joy-Con.

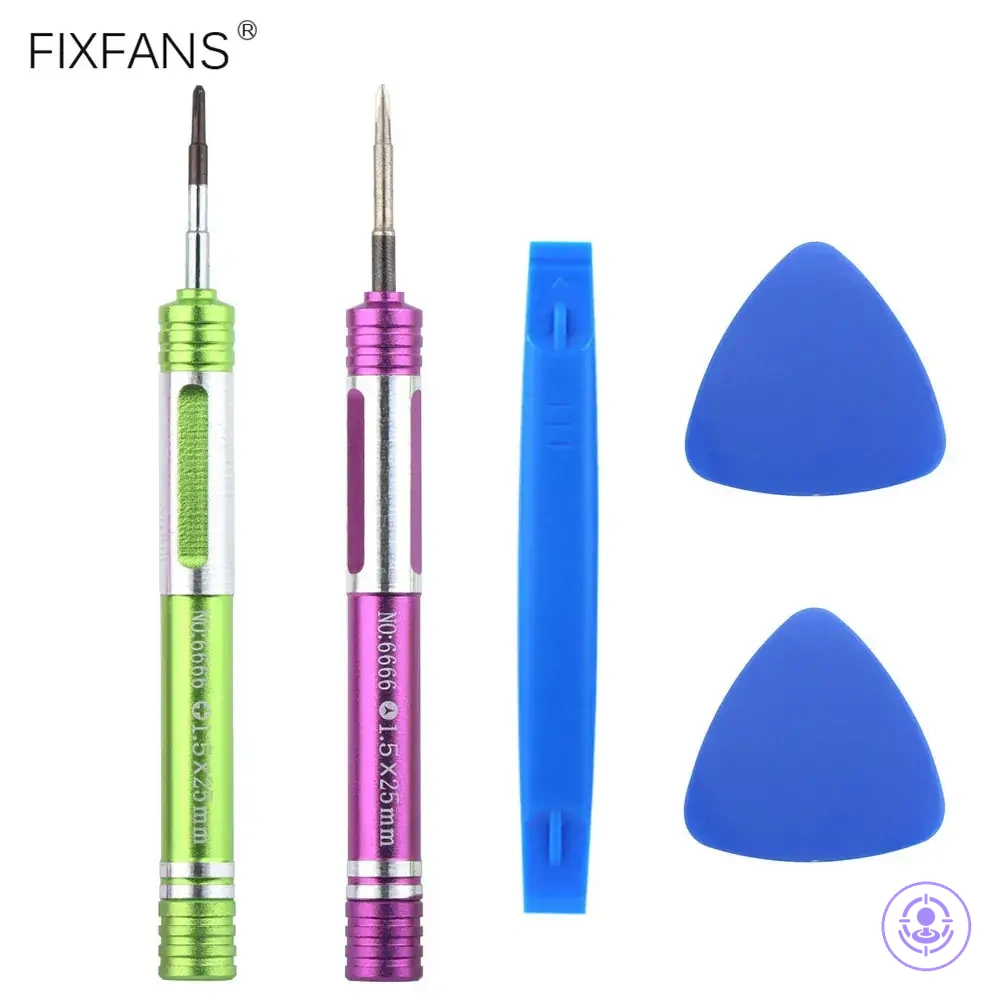

- Jeu de tournevis de précision avec les embouts adaptés aux petites vis.
- Pince à épiler pour la manipulation contrôlée des petites pièces et vis.
- Outil d'ouverture en plastique (spudger) pour réduire le risque d'endommager les connecteurs ou les nappes.
- Plateau à vis ou organiseur pour garder les vis séparées et éviter les pertes.
- Éclairage vif pour voir clairement les têtes de vis et les marquages des composants.
- Surface de travail stable et propre pour réduire le risque de mouvement accidentel.
- Petits contenants étiquetés pour regrouper les vis selon leur emplacement d'origine.
L'efficacité de chaque outil ou élément du poste de travail dépend d'un attribut. Pour le tournevis, l'attribut est l'ajustement — un embout qui correspond correctement à la tête de vis réduit les risques de vissage. Pour le poste de travail, l'attribut est l'organisation — des plateaux séparés pour chaque groupe de vis aident à éviter les mélanges et les pertes.
Ces choix réduisent le risque d'endommagement des composants et favorisent un remontage plus propre. Les erreurs deviennent plus probables lorsque l'outil n'est pas correctement ajusté ou que le poste de travail est encombré.
Lors de la manipulation des nappes, évitez de toucher directement les broches de contact car une décharge statique peut endommager les composants sensibles. Manipulez les câbles par leurs bords pour réduire le risque de déchirure.
Organiser les vis et empêcher les petites pièces internes de se déplacer pendant le démontage
Séparer les vis et les petites pièces internes selon leur emplacement de retrait évite les confusions et les déplacements de pièces qui causent des défauts de remontage. Utiliser une vis trop longue ou avec un mauvais filetage peut endommager le boîtier ou provoquer un mauvais ajustement.
La longueur et l'emplacement des vis peuvent varier selon les modèles d'appareils, un système basé sur l'emplacement permet d'éviter toute confusion.
- Regrouper les vis et les petites pièces par composant d'origine pour garder l'emplacement clair.
- Séparer les vis par longueur de vis pour éviter d'en utiliser une trop longue qui pourrait endommager le boîtier.
- Conserver l'ordre de retrait pour que le remontage suive la séquence inverse.
- Placer chaque groupe dans un organiseur étiqueté avec compartiments pour éviter les échanges accidentels.
- Avant d'insérer une vis, vérifier que sa longueur correspond au trou pour assurer un bon ajustement du boîtier.
- Erreur courante : échanger des vis similaires avec un filetage ou une longueur différents peut causer des dommages.
Ne pas mélanger les longueurs ; même une petite différence peut provoquer un mauvais ajustement ou plier le boîtier.

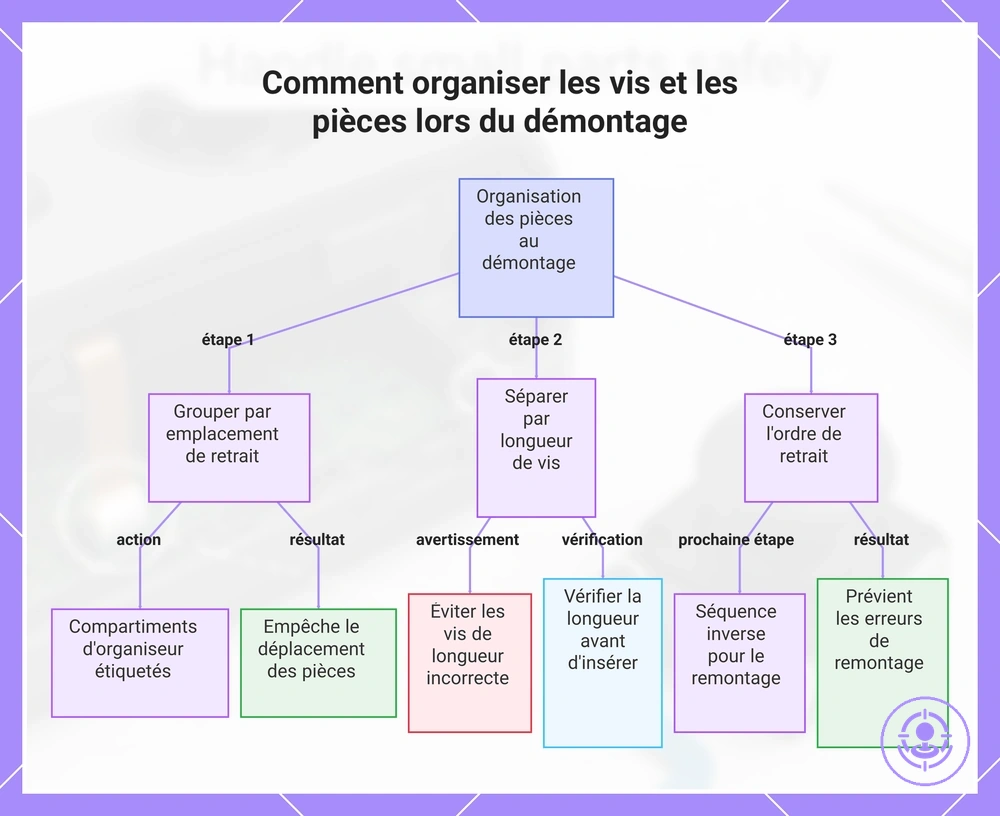

Ce schéma présente les trois étapes principales pour organiser les vis et les petites pièces pendant le démontage, afin d'éviter les erreurs de remontage.
Gestion de la nappe et du loquet du connecteur lors du remplacement du joystick
Manipuler incorrectement la nappe et son loquet de connecteur est un point de défaillance courant lors du remplacement du joystick Joy-Con. Une nappe déchirée ou un loquet qui se détache peut laisser le joystick sans réponse, même si la pièce de remplacement elle-même est correcte.
Une nappe correctement insérée a ses plaquettes de contact alignées avec les broches du connecteur et le bord de la nappe atteignant la ligne de référence d'insertion. Le loquet doit se verrouiller pour maintenir cette connexion. Vérifiez que la nappe est droite, non déformée, et que le loquet repose à plat contre le corps du connecteur.

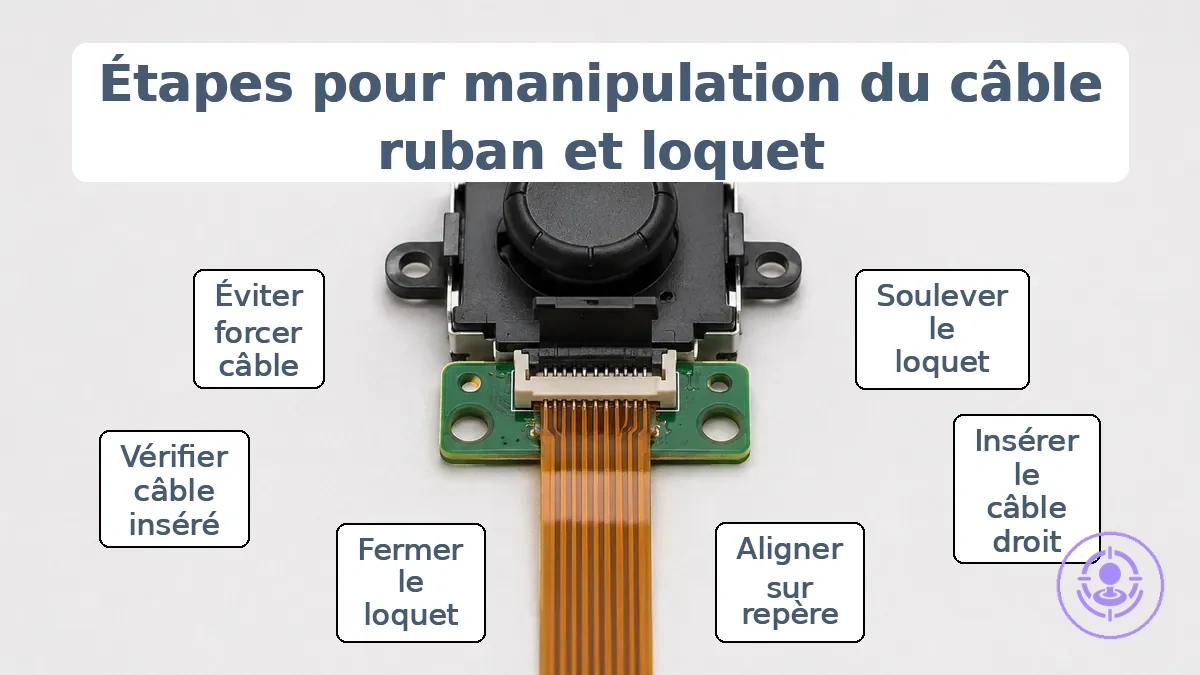

Cette image montre le loquet en position ouverte et une nappe correctement insérée.
Pour éviter une nappe déchirée ou un joystick sans réponse, manipulez la nappe et le loquet comme suit :
- À faire : soulevez complètement le loquet avant d'insérer la nappe.
- À faire : insérez la nappe droite, avec les contacts orientés dans la bonne direction.
- À faire : poussez la nappe jusqu'à ce que son bord s'aligne avec la ligne d'insertion du connecteur.
- À faire : fermez doucement le loquet jusqu'à ce qu'il repose à plat ou se verrouille.
- À faire : vérifiez que la nappe reste en place en tirant doucement dessus après le verrouillage.
- À éviter : ne forcez pas la nappe dans un loquet partiellement fermé.
- À éviter : n'insérez pas la nappe en biais ou de travers.
- À éviter : n'utilisez pas d'outils métalliques pour pousser le loquet ou la nappe.
- À éviter : ne forcez pas la nappe ou le loquet ; rouvrez et replacez à la place.
Ouverture et fermeture des loquets de type ZIF sans déchirer ni froisser la nappe
La charnière du loquet ZIF se déplace entre une position ouverte (relâche la pression, permettant l'insertion ou le retrait de la nappe avec un effort minimal) et une position fermée (serre la nappe solidement). Actionner le loquet avec un effort minimal permet d'éviter d'endommager le câble.
Pour fermer le loquet, suivez ces étapes :
- Ouvrez complètement le loquet ZIF en soulevant la charnière jusqu'à sa butée. Vérifiez que le loquet est ouvert avant de manipuler le câble.
- Alignez la nappe avec l'ouverture du connecteur. Vérifiez que les plaquettes de contact sont orientées dans la bonne direction et que le câble est centré.
- Insérez le câble jusqu'à ce que son repère d'alignement affleure le bord du connecteur. Vérifiez que le câble est complètement inséré et repose à plat sans torsion.
- Appuyez sur la charnière jusqu'à ce qu'elle se ferme complètement et se verrouille. Vérifiez que le loquet est complètement fermé.
- Tirez doucement sur le câble pour confirmer qu'il est verrouillé ; il ne doit pas glisser. Si le loquet ne se verrouille pas, replacez le câble.

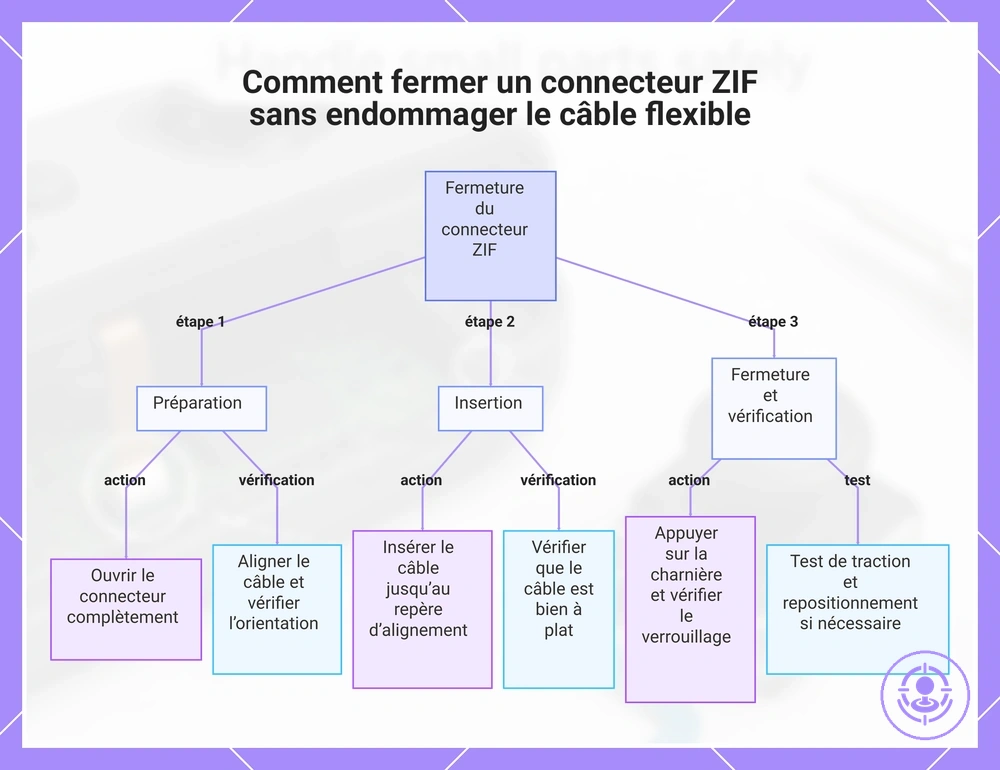

Ce schéma présente le processus étape par étape pour fermer un connecteur ZIF en toute sécurité, incluant la préparation, l’insertion et la vérification.

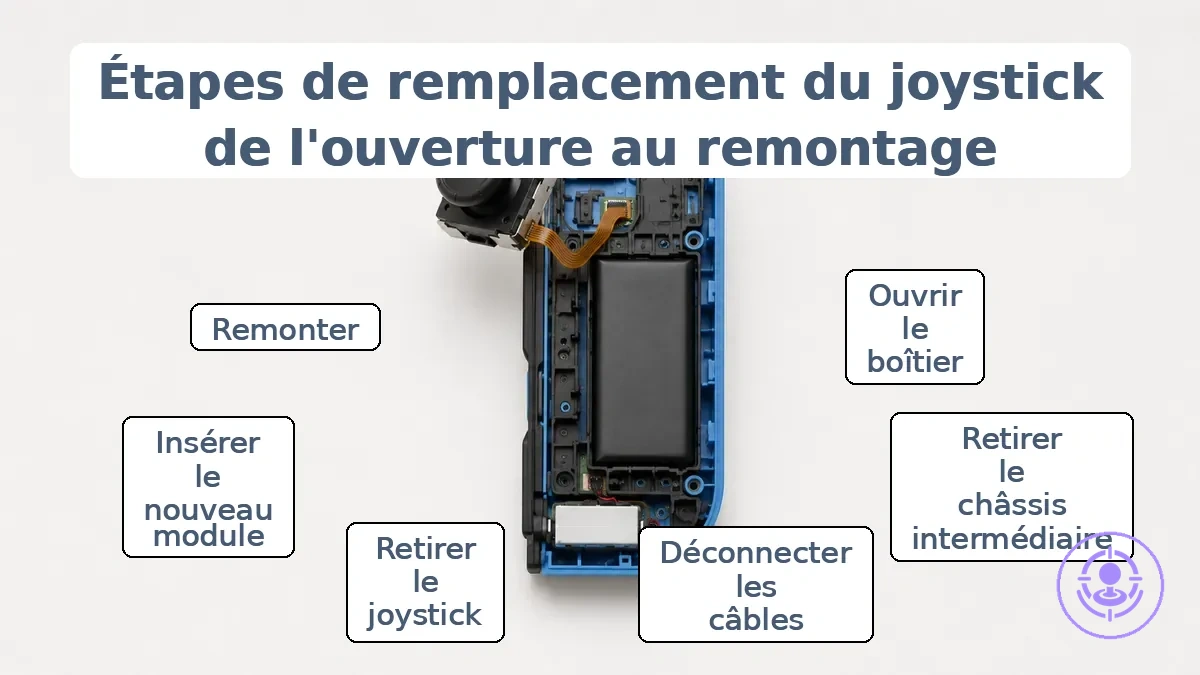

Étapes de remplacement du joystick depuis l'ouverture du Joy-Con jusqu'au remontage
Le remplacement du stick analogique d'un Joy-Con nécessite de suivre une séquence ordonnée, de l'ouverture du boîtier au remontage, avec des points de vérification à chaque étape. Reportez-vous à toutes les étapes pas à pas pour le guide complet.
L'objectif de chaque étape est d'accéder au module joystick sans solliciter les câbles fragiles ni plier les connecteurs — en commençant par ouvrir le boîtier et retirer le châssis intermédiaire, puis en déconnectant les nappes pour éviter les déchirures. Suivez maintenant les étapes.
- Retirez les quatre vis tri-points du panneau arrière. Vérifiez que chaque vis est complètement dégagée avant de soulever le panneau.
- Insérez un médiator dans le joint au niveau du bord inférieur et faites-le glisser vers le haut sur le côté pour séparer le panneau arrière. Vérifiez que le médiator ne glisse pas trop loin à l'intérieur pour ne pas endommager les composants internes.
- Ouvrez le Joy-Con comme un livre avec le rail de charge orienté vers l'extérieur. Vérifiez que le câble SL/SR est légèrement plié sous le compartiment de la batterie avant de refermer les deux moitiés.
- Déconnectez le connecteur de la batterie en le soulevant droit vers le haut de son socle à l'aide d'un spudger. Vérifiez que le connecteur se déconnecte proprement sans plier les broches.
- Décollez la batterie à l'aide d'un médiator. Vérifiez que la batterie n'est ni déformée ni percée.
- Retirez les trois vis Phillips du châssis intermédiaire. Vérifiez que la nappe du bouton ZL reste connectée à la carte mère.
- Retournez le châssis intermédiaire en l'éloignant de la carte mère. Vérifiez que la nappe n'est pas sous tension ni froissée.
- Soulevez le verrou du connecteur ZIF et retirez la nappe du bouton ZL. Vérifiez que le câble sort sans se déchirer.
- Déconnectez la nappe du bouton moins de son connecteur ZIF. Vérifiez que le câble est complètement déverrouillé avant de tirer.
- Soulevez le verrou du connecteur ZIF du joystick et déconnectez le câble. Vérifiez que le verrou est complètement ouvert.
- Retirez les deux vis Phillips du joystick. Vérifiez que les vis sont complètement retirées.
- Retirez délicatement le joystick de son logement. Vérifiez que le joint noir et fin autour du trou du joystick n'est pas dérangé.
- Alignez le nouveau module joystick dans le logement. Vérifiez que le module repose à plat sans forcer.
- Remettez le câble du joystick dans son connecteur ZIF et verrouillez le loquet. Vérifiez que le loquet s'enclenche solidement. Remontez le châssis intermédiaire, la batterie et le panneau arrière dans l'ordre inverse. Vérifiez que toutes les nappes sont en place et verrouillées avant de fermer le boîtier.
Certains supposent qu'un module mal aligné peut être forcé en place, mais si le module ne s'aligne pas facilement ou si la nappe s'accroche, une résistance inattendue ou un câble qui ne se verrouille pas indique généralement que le module ou le câble n'est pas complètement en place. Forcer peut endommager le connecteur. Faites une pause et revérifiez la mise en place avant de continuer.
Ouverture du boîtier du Joy-Con et exposition de la zone du module joystick
Une ouverture sécurisée consiste à retirer le boîtier extérieur sans abîmer les vis ni tirer sur le câble interne. Utilisez le tournevis adapté, bien enfoncé dans chaque tête de vis, appliquez une pression constante vers le bas, et séparez les deux moitiés délicatement pour éviter de tirer sur le câble interne.
- Insérez le tournevis tri-points adapté dans chacune des quatre vis arrière, en maintenant le tournevis bien enfoncé pour réduire le risque de tête abîmée.
- Retirez les quatre vis et mettez-les de côté.
- En commençant par le bord du rail, soulevez délicatement le boîtier arrière pour le séparer du boîtier avant, en utilisant un outil d'ouverture en plastique si le joint est serré.
- Soutenez les deux moitiés du boîtier pendant que vous les séparez, en gardant les câbles internes détendus.
- Si le boîtier ne se sépare pas facilement, arrêtez-vous et vérifiez qu'aucune vis ne reste fixée ; ne forcez pas l'ouverture du joint.
- Une fois le boîtier arrière dégagé, posez-le à côté de la manette sans tirer sur le câble d'antenne ou la nappe de la batterie.
Lorsque la zone du module joystick est visible et que tous les câbles internes sont libres, l'ouverture du boîtier est terminée et prête pour l'étape de déconnexion suivante.

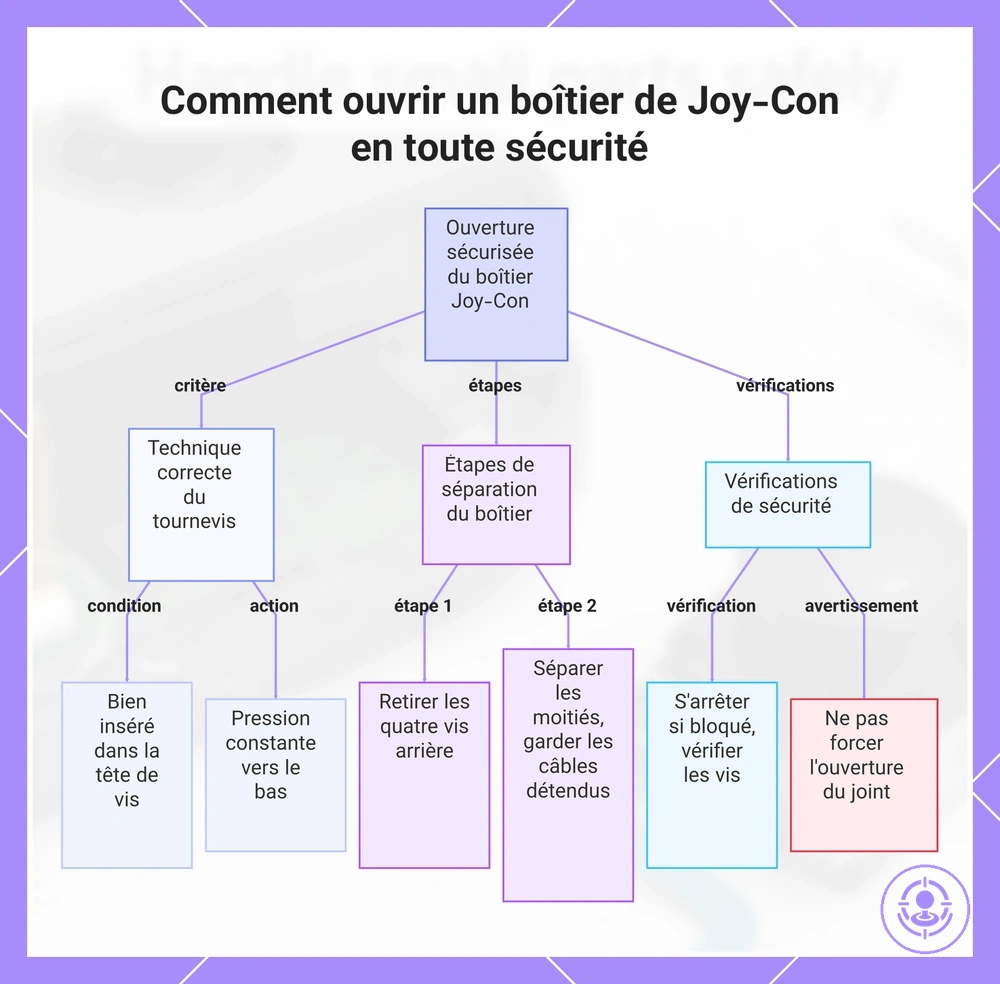

Ce graphique montre les principales conditions, étapes et vérifications de sécurité pour ouvrir un boîtier de Joy-Con en toute sécurité et exposer le module du joystick.
Déconnecter et retirer le module joystick d'origine sans solliciter les câbles
Le retrait du module joystick d'origine sans solliciter les câbles commence par libérer tout loquet de verrouillage sur le connecteur de la nappe. Tirer sur le câble ou tordre le module peut endommager les contacts, alors libérez d'abord le loquet.
Ces étapes aident à éviter de solliciter la nappe et à maintenir les composants voisins dégagés.
- Identifiez si le connecteur utilise un loquet ou un ajustement par friction. Si un loquet est présent, basculez-le doucement vers le haut jusqu'à ce qu'il soit complètement libéré. Vérifiez que le loquet est complètement libéré et que la nappe peut bouger librement.
- Soutenez la nappe près du connecteur avec votre main non dominante. Vérifiez que le câble repose à plat sans torsion ni pli brusque.
- Saisissez le corps du connecteur (pas le câble) et effectuez une traction droite directement vers l'extérieur de la carte. Vérifiez que la traction est alignée avec l'axe du connecteur pour éviter de plier les contacts.
- Une fois le connecteur libéré, soulevez le module uniformément hors de son socle. Vérifiez que les composants voisins, tels que les condensateurs ou autres connecteurs, ne sont pas touchés pendant le retrait.
- Inspectez la nappe et le connecteur après le retrait. Vérifiez que les contacts sont droits et que le câble ne présente ni plis ni déchirures.
- Placez le module de côté sur une surface propre et antistatique. Vérifiez que le câble n'est pas coincé sous le module ou d'autres pièces.
Évitez de solliciter le câble en ne le tordant pas brusquement et en ne tirant pas sur le module avant que le connecteur ne soit libéré.
Alignement, mise en place et ordre de vissage du module joystick pour un ajustement propre
Une mise en place propre et un cheminement correct du câble affectent directement la fiabilité des entrées après le remplacement. L'alignement signifie que le module joystick de remplacement repose à fleur de la carte sans espace sous le châssis, et que les trous de montage s'alignent naturellement avant l'insertion des vis. Lorsqu'il est correctement installé, le stick peut bouger librement et le potentiomètre peut lire avec précision ; l'objectif est un module qui est à fleur et aligné.
Avant de fixer le module, effectuez deux vérifications pour éviter des problèmes après le remplacement.
- Vérifications d'alignement : vérifiez que le module repose à plat sans basculer, que les trous de montage s'alignent et que le châssis ne touche pas les composants voisins.
- Vérifications du cheminement du câble : assurez-vous que le chemin du câble est dégagé, qu'aucun fil n'est pincé ou coincé sous le module, et que la nappe ou les fils reposent à plat sans plis.
Si le module bascule ou repose de manière inégale, replacez-le à plat avant de serrer. Suivez l'ordre de vissage en appliquant une pression uniforme en croix pour éviter l'inclinaison. Replacez-le s'il bascule.
Fermeture du boîtier avec des points de vérification avant la mise en place des vis finales
Les points de vérification avant les vis finales réduisent le risque de devoir rouvrir. Vérifiez avant les vis finales.
Pour éviter de rouvrir, utilisez ces points de vérification :
- Dégagement du câble : la nappe bouge librement sans obstruction.
- Loquet verrouillé : chaque loquet s'enclenche dans son logement.
- Module à fleur : le joystick repose uniformément sur la surface de montage.
- Bords du boîtier alignés : les deux moitiés se rejoignent sans espace.
- Aucun fil pincé entre les deux moitiés du boîtier.
- Connecteur de la batterie en place : le câble repose à plat.
- Boutons bumper et gâchette : bougent librement après la fermeture.
- Piliers de vis : alignés avec leurs trous correspondants.
Arrêtez-vous si un câble est pincé ; rouvrez et réacheminez avant de continuer.
Erreurs courantes de remplacement du joystick provoquant un comportement de type drift ou des entrées sans réponse
La plupart des symptômes de type drift ou des entrées sans réponse après un remplacement sont causés par des erreurs d'installation — généralement un mauvais positionnement, un verrouillage du loquet, un cheminement du câble ou une manipulation des vis — qui produisent des mouvements erratiques, des zones sans réponse ou des entrées fantômes. Vérifiez d'abord les erreurs d'installation.
- Un module joystick mal positionné peut provoquer un mouvement de type drift ou une absence d'entrée à certains angles. Corrigez en replaçant le module jusqu'à ce qu'il repose à plat et que le loquet s'enclenche.
- Un loquet non verrouillé peut entraîner une entrée intermittente sans réponse ou une réponse incohérente. Corrigez en appuyant fermement sur le loquet jusqu'à ce qu'il se verrouille correctement.
- Un câble pincé sous le module entraîne souvent une entrée erratique ou une absence de réponse sur un axe. Retirez le module, réacheminez le câble sans tension et réinstallez.
- Une vis foirée due à l'utilisation du mauvais tournevis peut laisser le module desserré, provoquant un comportement de type drift. Remplacez la vis et utilisez le tournevis de la bonne taille.
- Des débris étrangers sur les broches de contact peuvent provoquer un drift sporadique ou des zones mortes. Nettoyez les broches avec de l'alcool isopropylique et laissez sécher avant le remontage.
- Un boîtier de potentiomètre mal aligné lors du remontage peut produire des lectures de résistance incohérentes et des symptômes de type drift. Ouvrez le boîtier, alignez correctement la piste en carbone et remontez.
- Des vis trop serrées déforment le module, entraînant un mouvement rigide ou des entrées involontaires. Desserrez légèrement les vis pour réduire la pression.
- L'utilisation d'une variante de module de remplacement incorrecte peut entraîner une absence de réponse ou une résistance inadaptée. Vérifiez que le numéro de pièce du module correspond à l'original avant l'installation.
- Une nappe endommagée lors de l'installation entraîne souvent une absence de réponse sur un axe. Déconnectez et reconnectez soigneusement le câble ; remplacez-le s'il est plié ou déchiré.
Revérifiez le positionnement et le verrouillage du loquet après toute correction. Un problème de type drift survenant uniquement après le remontage est un problème d'installation, pas une récidive ; ces symptômes se résolvent souvent par un réacheminement ou un repositionnement, tandis qu'un drift véritable nécessite un diagnostic plus approfondi. En cas d'absence totale d'entrée, passez aux vérifications d'absence de réponse, comme la vérification des connexions des câbles et du serrage des vis.

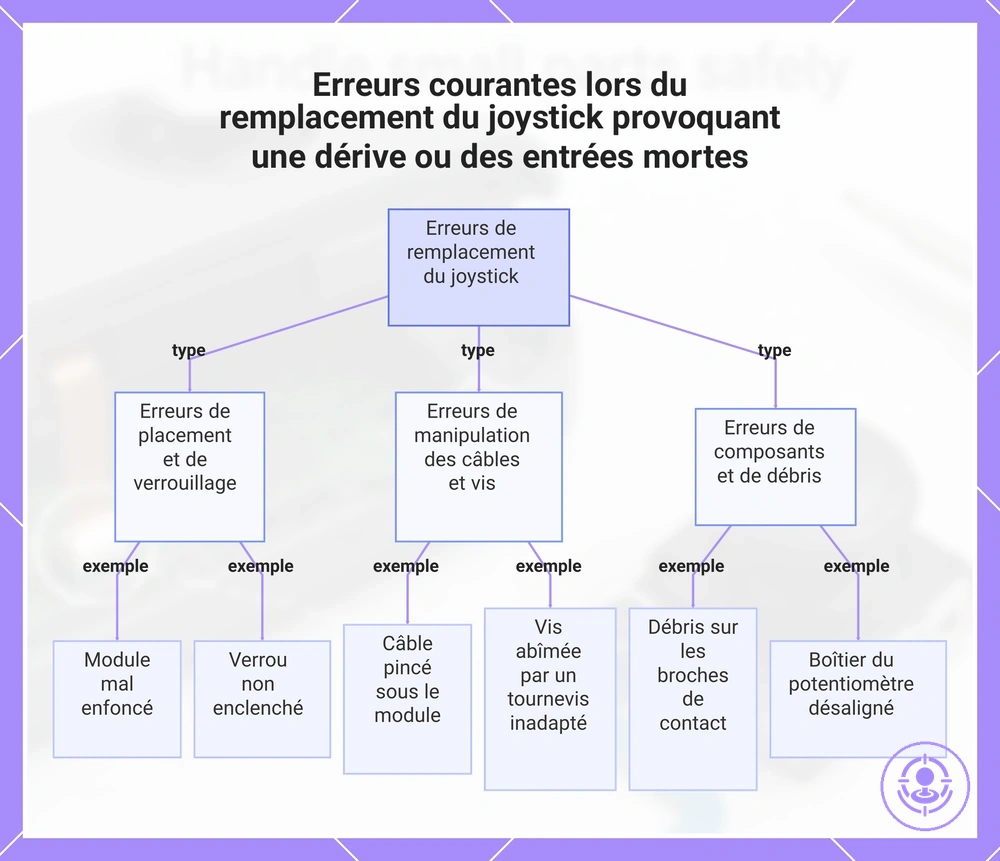

Ce graphique catégorise les erreurs d'installation courantes qui entraînent un comportement de dérive ou des entrées mortes après le remplacement du joystick, vous aidant à identifier l'erreur spécifique.
Module mal positionné, loquets déverrouillés et nappes pincées comme principaux problèmes récurrents
Trois points de défaillance physique causent couramment des problèmes après le remontage : un module mal positionné, un loquet déverrouillé ou une nappe pincée. Vérifiez ces trois points avant de tester à nouveau.
- Module mal positionné : Vérifiez que le module joystick repose à plat contre le boîtier. S'il est incliné ou surélevé, replacez-le jusqu'à ce que les broches d'alignement soient complètement enfoncées et que le module repose à plat.
- Loquet déverrouillé : Vérifiez que le loquet de la nappe est complètement fermé et verrouillé. S'il est ouvert, reverrouillez-le en appuyant dessus jusqu'à ce qu'il claque, en vous assurant que le câble est bien en dessous.
- Nappe pincée : Vérifiez que la nappe suit un chemin dégagé sans être prise entre les moitiés du boîtier ou sous les vis. Si elle est pincée, réacheminez le câble avec suffisamment de jeu et vérifiez qu'il n'y a pas de tension.
Après ces vérifications, si le joystick ne s'enregistre toujours pas, arrêtez les tests et rouvrez l'ensemble pour une inspection complète au lieu de continuer avec des défauts non résolus.
Si le joystick ne répond pas après le remplacement
Un joystick ne montrant aucune entrée après le remplacement indique généralement une mauvaise connexion au niveau du connecteur ou une nappe/câble flexible mal insérée. Le module lui-même est rarement défectueux à ce stade. Vérifiez d'abord les connexions avant un démontage supplémentaire.
Une vérification structurée isole la défaillance avec un minimum de démontages répétés. Commencez par les étapes les moins invasives :
- Vérifiez que le loquet du connecteur est verrouillé.
- Vérifiez que la nappe est alignée et complètement insérée.
- Assurez-vous que le module repose à plat.
Ce tableau isole les causes les plus courantes d'une absence d'entrée après le remplacement :
| Symptôme / Vérification | Ce qu'il faut inspecter | Résultat acceptable | En cas d'échec, faites ceci |
|---|---|---|---|
| Aucune entrée d'un joystick | Loquet du connecteur sur la carte mère | Le loquet est complètement verrouillé ; la nappe ne peut pas bouger | Ouvrez le loquet, replacez le câble, verrouillez à nouveau le loquet |
| Aucune entrée des deux joysticks | Alignement de la nappe/câble flexible | Les broches de contact sont centrées sous le connecteur ; le câble est droit | Retirez et replacez le câble en veillant à une insertion droite |
| Aucune entrée après le remontage | Chemin de la nappe (pas de pincement ni de pliure) | Le câble est droit ; pas de plis ni de déchirures | Réacheminez le câble, évitez les plis serrés, vérifiez qu'aucun fil n'est coincé |
Par exemple, si le joystick gauche ne donne aucune entrée alors que le droit fonctionne, le loquet du connecteur gauche n'est souvent pas complètement verrouillé. Si toutes les vérifications sont réussies, passez aux tests et calibrage après remplacement pour confirmer le fonctionnement complet.
On suppose souvent qu'un joystick qui ne répond pas après le remplacement est automatiquement un module défectueux. Dans la plupart des cas, une simple correction de connexion ou d'alignement résout le problème. Ce n'est qu'après avoir réussi toutes les vérifications qu'un module défectueux doit être envisagé, alors ne forcez pas le remontage sans avoir vérifié chaque point.

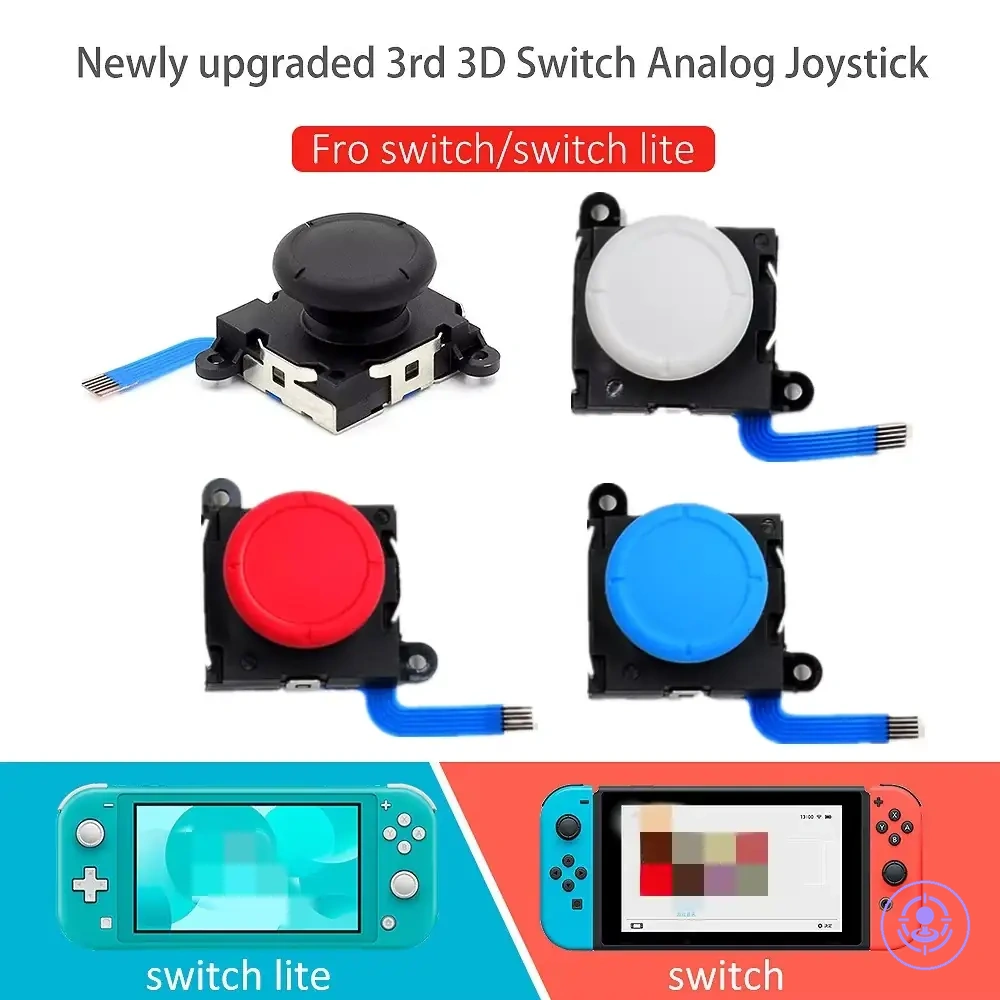

Voici des exemples de produits qui peuvent faciliter la comparaison. Avant d’acheter, vérifiez toujours les critères de compatibilité, les caractéristiques essentielles et les détails du produit.
Vérifications des connexions à effectuer avant de passer au calibrage et aux tests complets après réparation
Les vérifications des connexions confirment que les points de connexion sont sécurisés avant le calibrage, afin que le système reçoive une entrée prévisible plutôt que des signaux intermittents provenant de contacts desserrés. Un loquet desserré ou un câble partiellement inséré peut imiter une défaillance de composant. Vérifiez avant le calibrage.
Si un point de connexion échoue de manière répétée, rouvrez pour inspection au lieu de répéter des tentatives logicielles uniquement. Confirmez chaque point avant de continuer :
- État du loquet : Clip du connecteur complètement verrouillé. Résultat acceptable : déclic audible, aucun espace visible.
- Profondeur d'insertion : Connecteur complètement inséré. Résultat acceptable : corps du connecteur affleurant le boîtier, aucun espace.
- Rectitude du câble : Nappe droite, pas d'angles vifs ni de pincements. Résultat acceptable : repose à plat sans sections coincées.
- Alignement : Orientation du connecteur correspondant au guide du socket. Résultat acceptable : les flèches ou encoches d'alignement s'alignent sans forcer.
- Pression d'insertion : Connecteur enfoncé uniformément. Résultat acceptable : pas d'inclinaison ni de bord surélevé sur la largeur.
Rouvrez si cela se reproduit.
Conditions d'arrêt indiquant un problème plus profond et nécessitant des étapes de diagnostic plus larges
Les conditions d'arrêt signalent le moment où un remplacement répété du module devient improductif. Les reconnaître tôt protège les pièces en évitant des manipulations inutiles. Lorsque l'inspection révèle des conditions d'arrêt, poursuivre les étapes de remplacement risque de causer plus de dommages, donc s'arrêter tôt protège les pièces.
Différenciez les vérifications de remplacement du module du diagnostic plus large : par exemple, une connexion de nappe desserrée provoque souvent une réponse intermittente qui se résout après un repositionnement, tandis qu'un échec constant avec plusieurs nouveaux modules joystick suggère un problème plus profond de la manette. Les conditions d'arrêt suivantes indiquent quand poursuivre le remplacement peut causer plus de mal que de bien :
- Dommages physiques : Recherchez les fissures, déchirures ou broches pliées visibles sur le connecteur ou la nappe. Un composant endommagé suggère qu'un contact fiable ne peut pas être rétabli par un simple remplacement.
- Défaillance du loquet : Vérifiez que le loquet du connecteur s'enclenche et tient solidement. Un loquet cassé suggère que le nouveau module peut ne pas s'installer correctement, entraînant des performances peu fiables.
- Absence de réponse persistante : Si la manette montre une absence répétée d'entrée même après l'installation d'un nouveau joystick, le problème s'étend probablement au-delà du module joystick vers d'autres composants internes.
- Entrée incohérente : Un mouvement de curseur erratique ou un drift qui persiste après le remplacement peut indiquer que le calibrage ou le traitement du signal est affecté plus profondément dans le système.
- Défaillance répétée dans un court laps de temps : Un module nouvellement installé qui tombe en panne rapidement suggère un stress environnemental, des problèmes d'alimentation ou d'autres problèmes matériels sous-jacents.
- Comportement inhabituel selon les applications : Si le problème survient uniquement dans certains jeux ou modes, des facteurs logiciels ou de pilotes peuvent être en jeu plutôt que le seul matériel.
Pour un diagnostic plus large, reportez-vous au dépannage si des problèmes persistent.
